木材自动选厚进给牵引加工装置

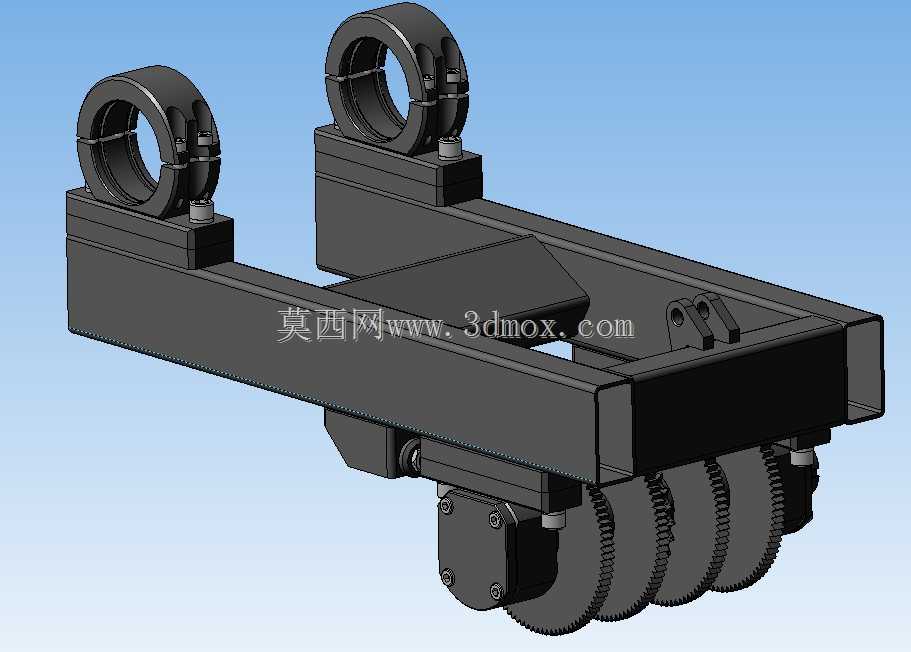

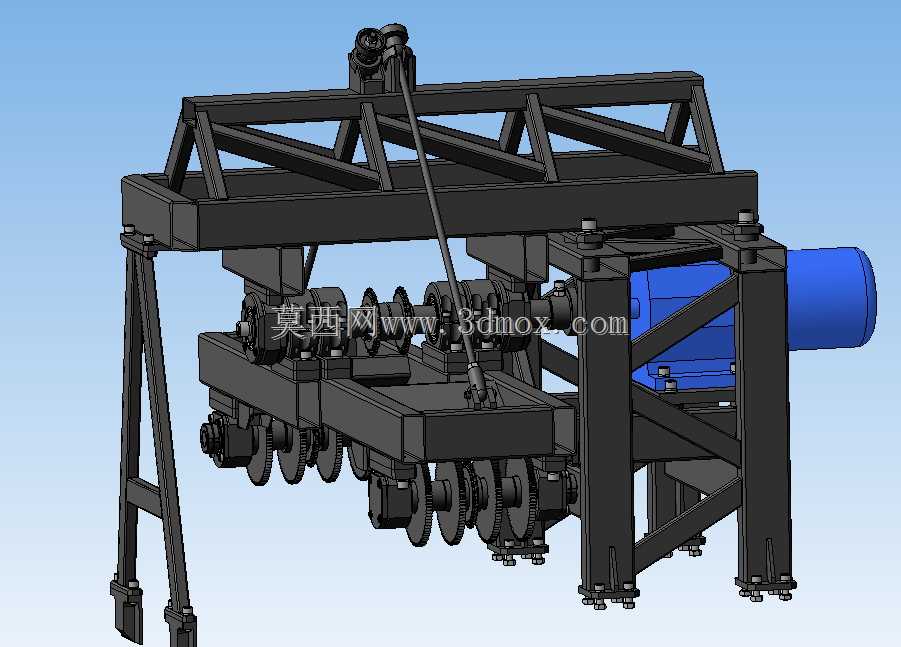

该装置主要应用于规模化木材加工生产车间的备料工序环节，对接多类型木工加工主机，承担原木料、方料进入切削工位前的自动牵引输送与厚度适配工作，可适配实木开料、定厚刨削、多片锯切等多种木工加工场景，替代传统人工推送木料的作业模式，有效降低木工生产环节的人工操作风险，同时大幅提升木料进给的稳定性与加工精度。装置整体采用龙门式框架承载结构，主体支撑框架采用型材焊接成型的桁架结构，兼顾结构刚性与整体轻量化，底部设置可调式支撑脚座，可适配车间地面的不平整工况，安装时可根据对接主机的进料口高度调整支撑脚的伸出长度，保证进料平面与主机工作台面的水平度偏差控制在合理范围内，避免木料进给过程中出现卡滞、跑偏问题。装置的核心功能单元集中布置在龙门框架的中部空间，上部设置可沿竖向导轨滑动调整的压料牵引辊组，下部对应设置固定位置的承托输送辊组，牵引动力由侧部布置的驱动单元经齿轮传动组同步传递至所有牵引辊，保证上下辊组的线速度完全匹配，避免木料进给过程中出现表面搓伤、进给速度不均的问题。装置集成了木料厚度自动检测适配功能，当待加工木料进入进料端导向区时，检测组件可快速识别木料的实际厚度，自动调整上部压料辊组的下压高度，保证不同厚度规格的木料进入牵引区时，都能获得均匀稳定的夹持牵引力，无需人工手动调整辊组间隙，可适配一定厚度区间内的多种规格木料连续加工，大幅缩短不同规格木料切换生产的调整准备时间。传动系统采用封闭式齿轮传动布局，所有传动齿轮均布置在机架侧部的防护腔体内，可避免木材加工过程中产生的木屑、粉尘进入传动啮合面，降低传动部件的磨损速率，延长设备维护周期。驱动单元采用侧置卧式安装布局，与传动输入端直连，减少传动链路的功率损耗，同时预留了足够的散热空间，可满足长时间连续加工的工况需求。装置的进料端设置有扩口式导向结构，可对进入装置的木料进行初步纠偏，保证木料以正确的姿态进入牵引辊组，避免歪斜进料导致的后续加工尺寸偏差。整机的安装边界可适配多数常规中型木工加工设备的进料口尺寸，无需对原有加工主机进行大规模改造即可完成对接安装，适配性较强。
