桌面焊接作业专用小型排烟装置

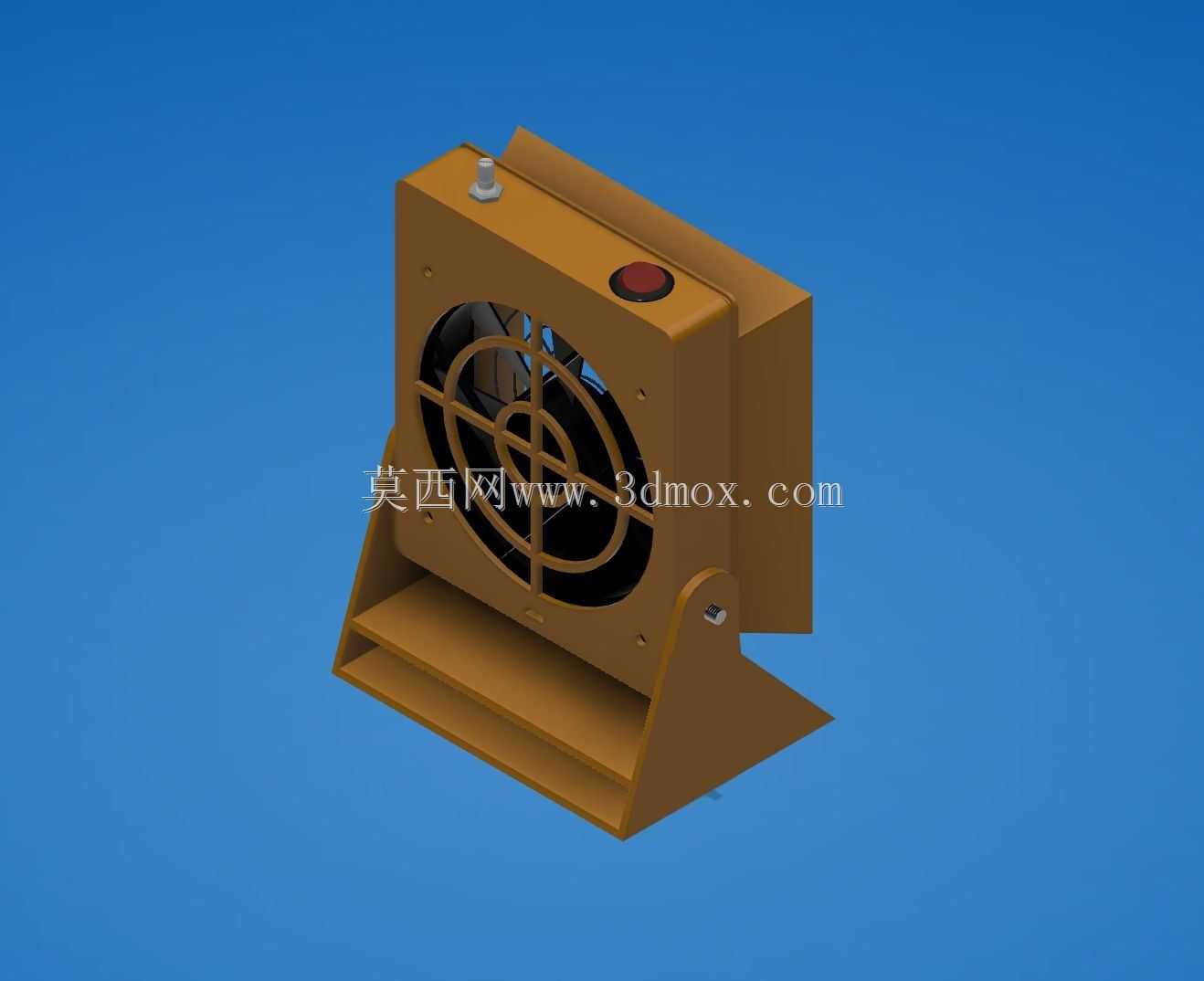

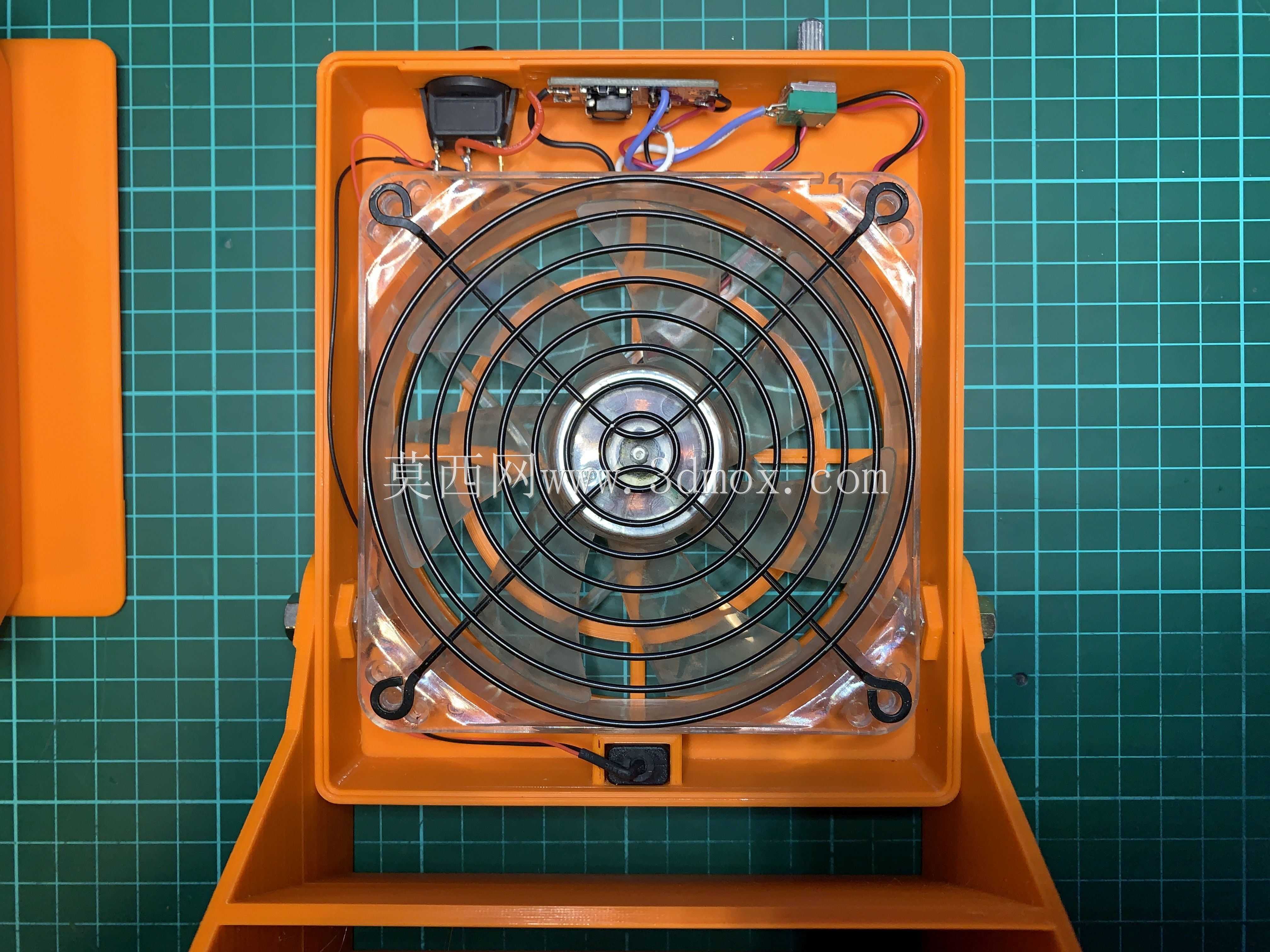

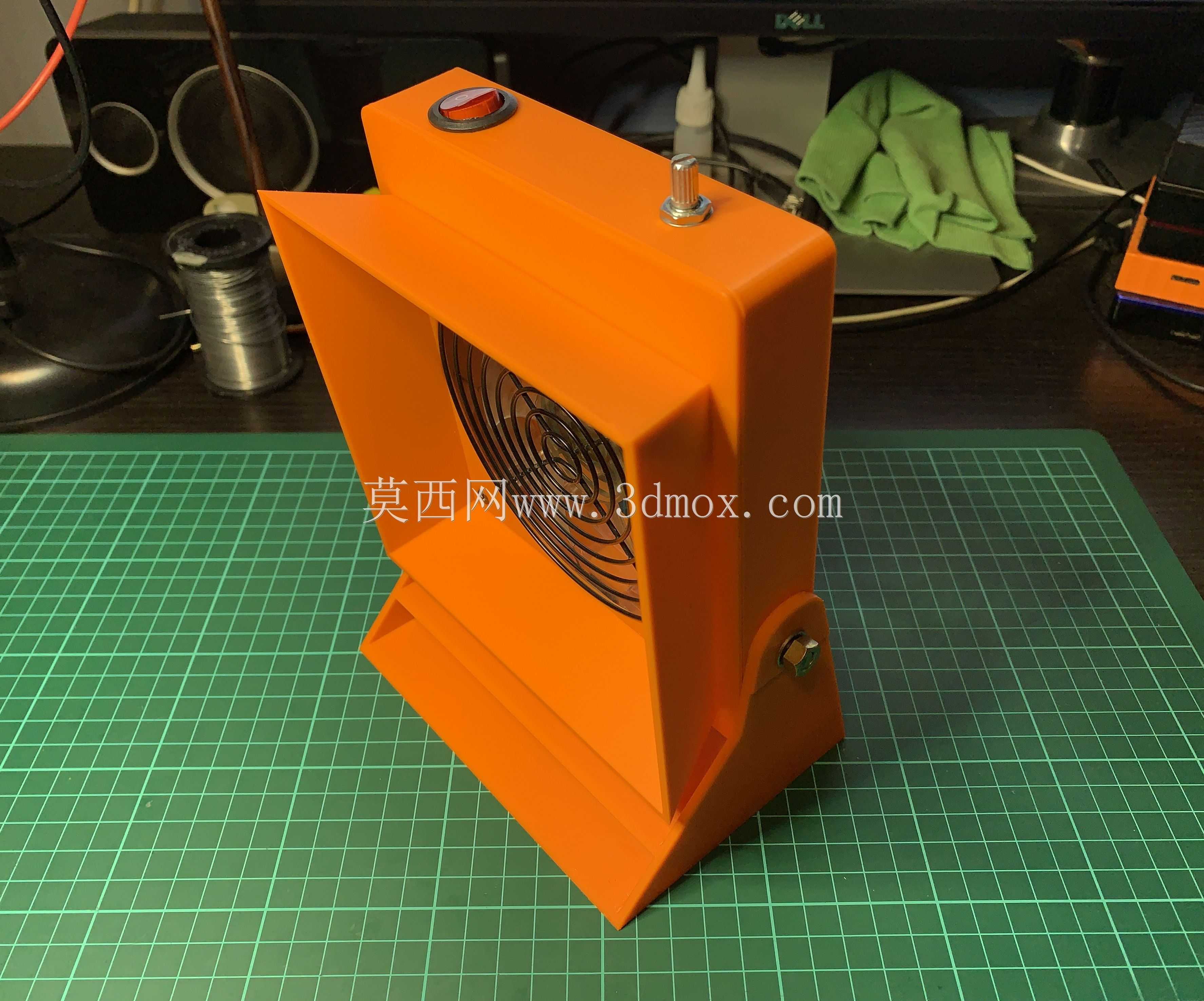

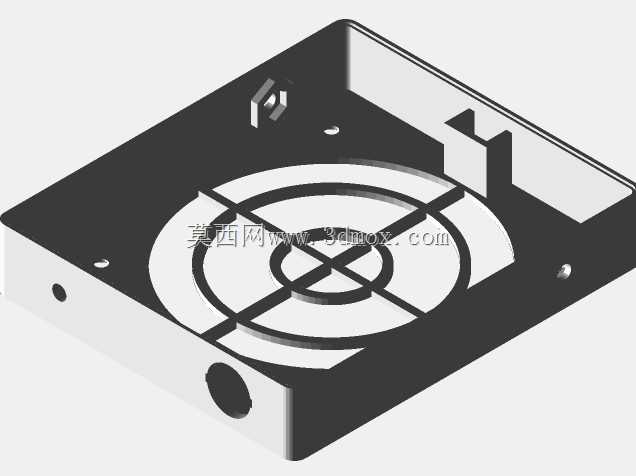

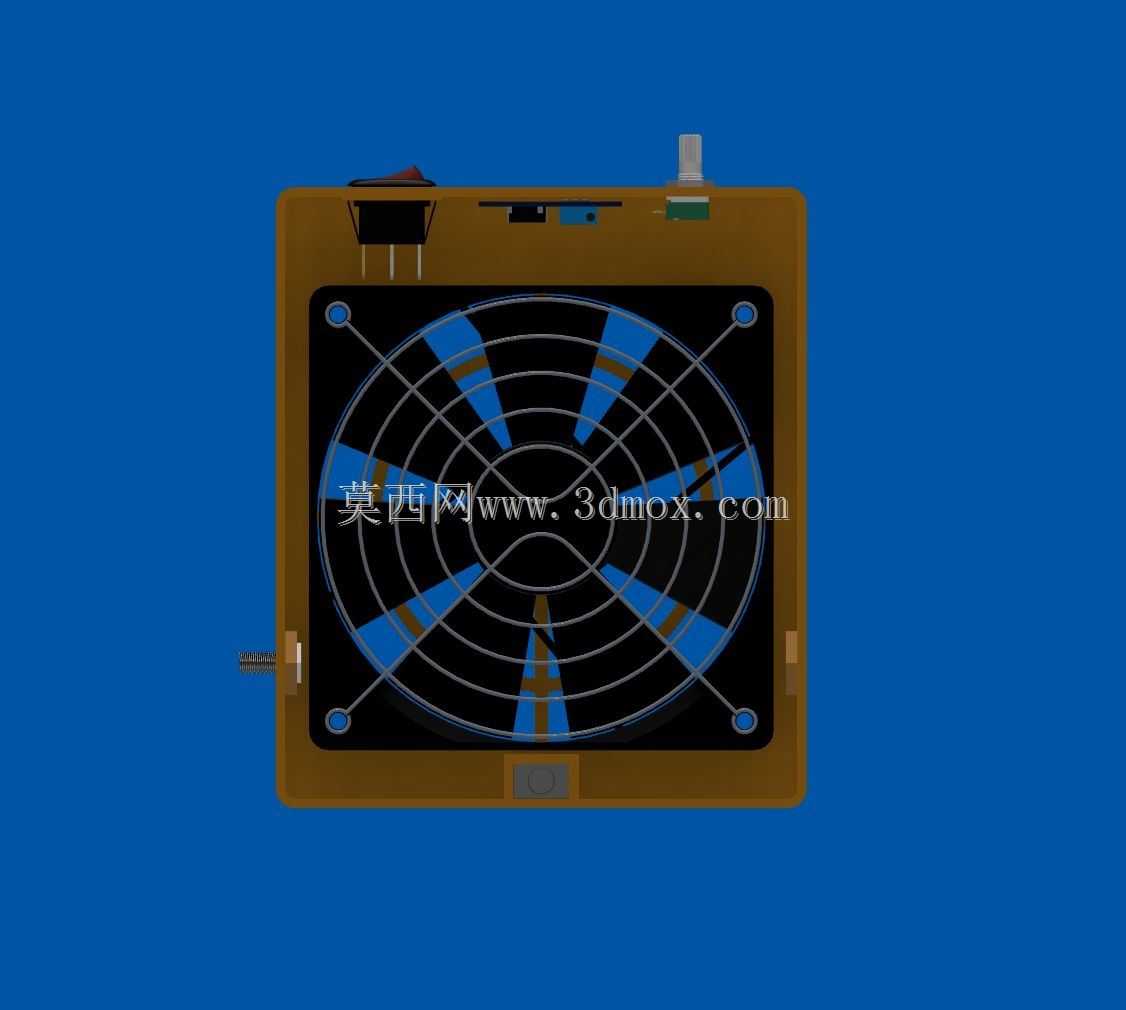

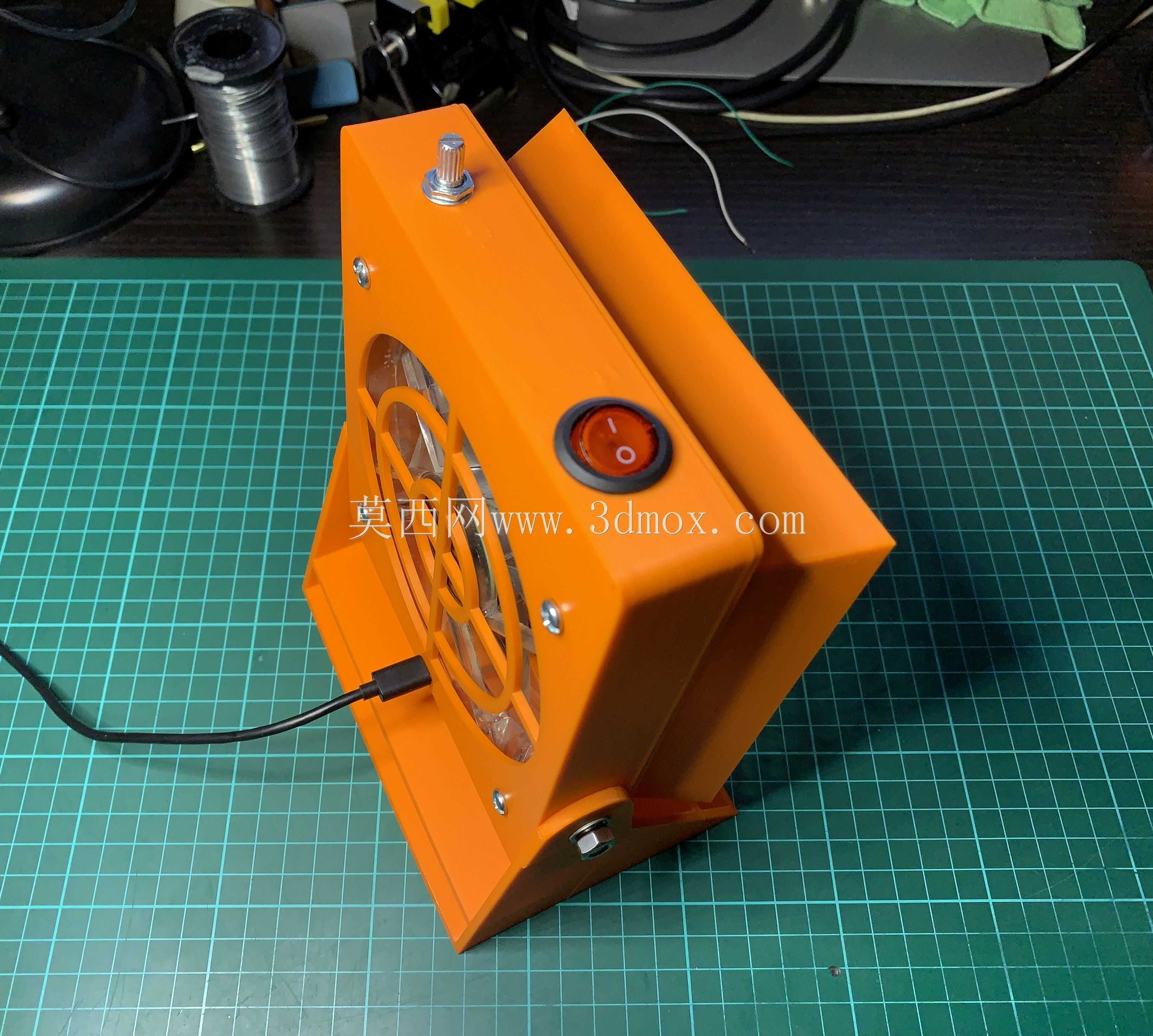

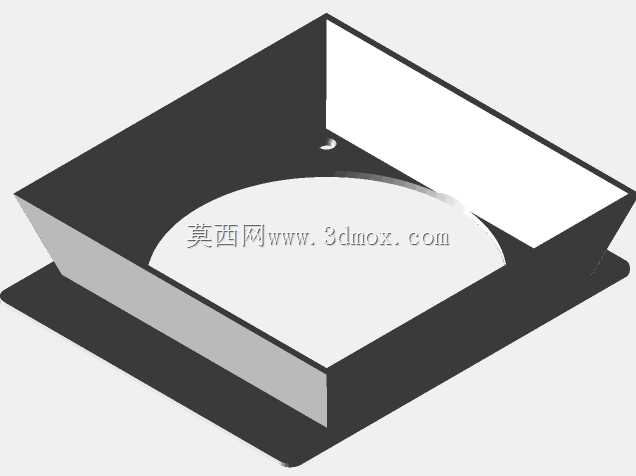

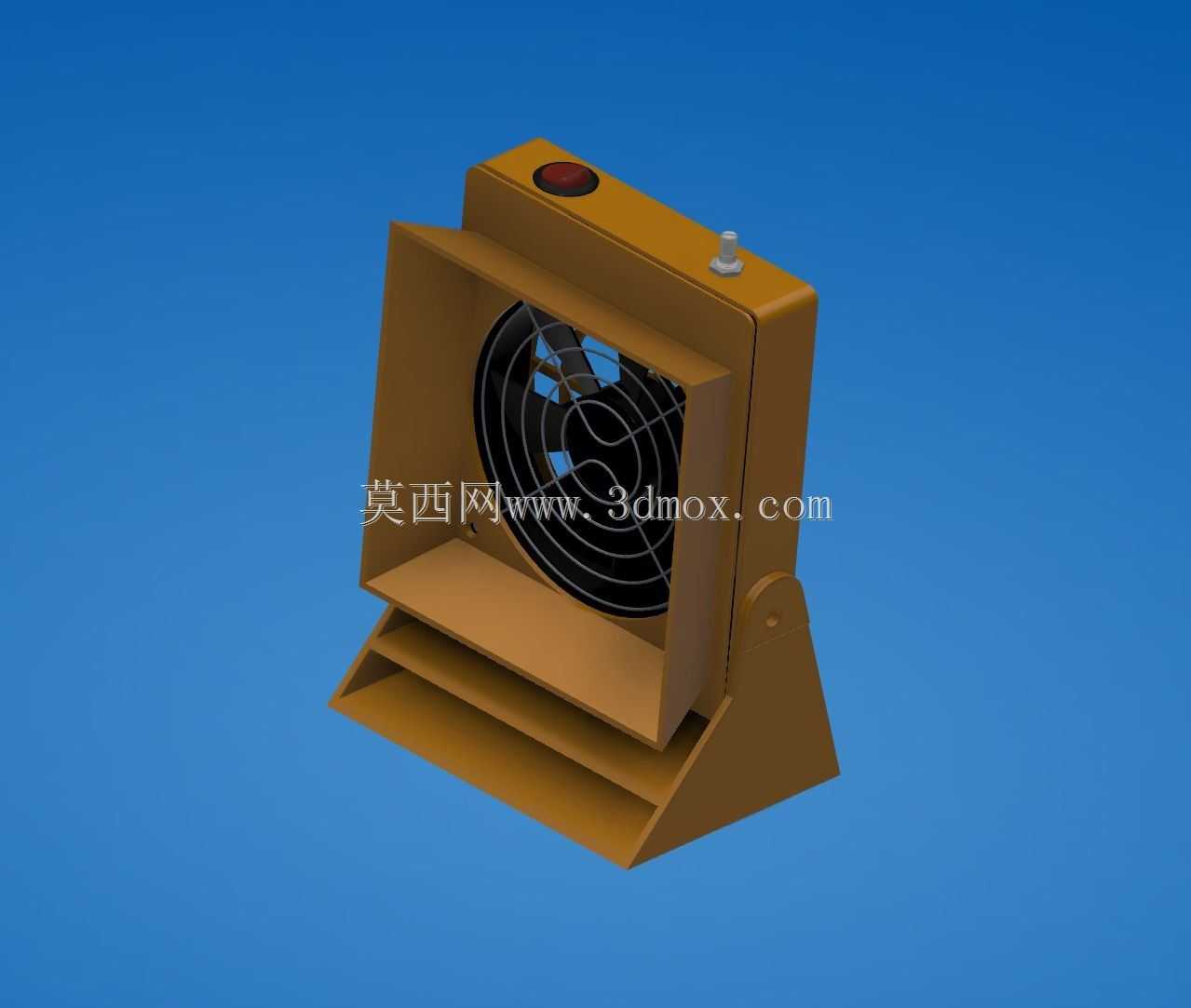

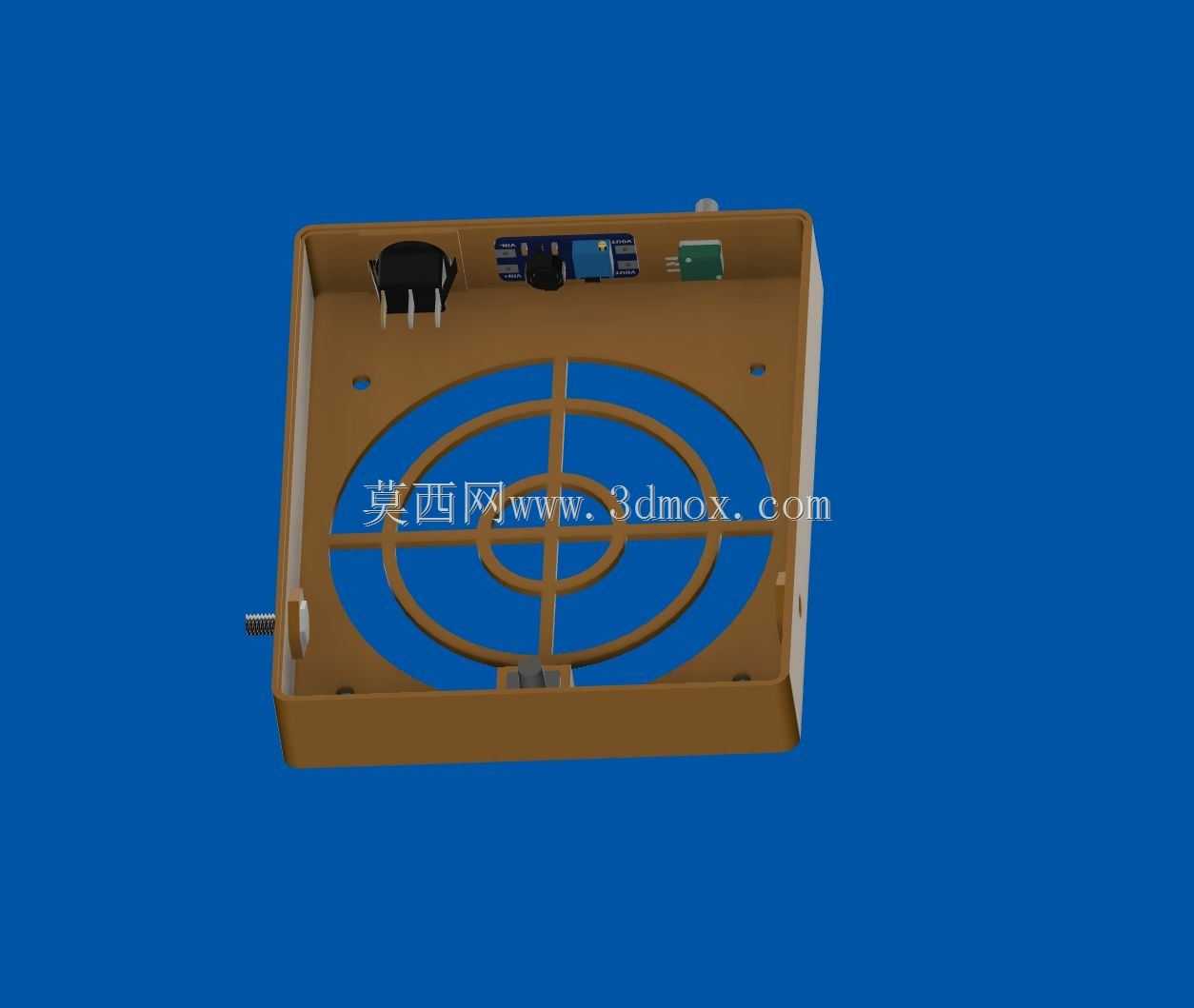

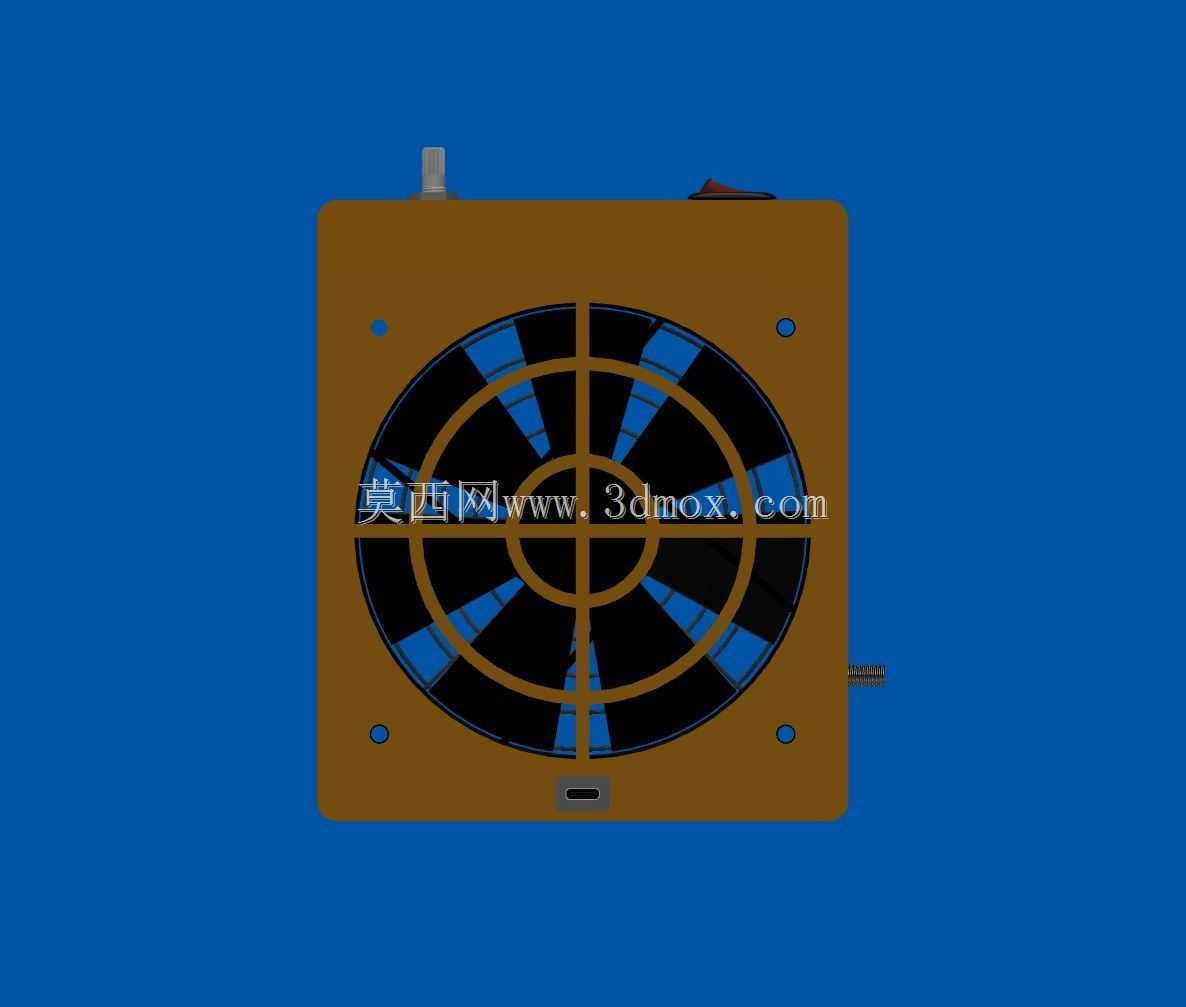

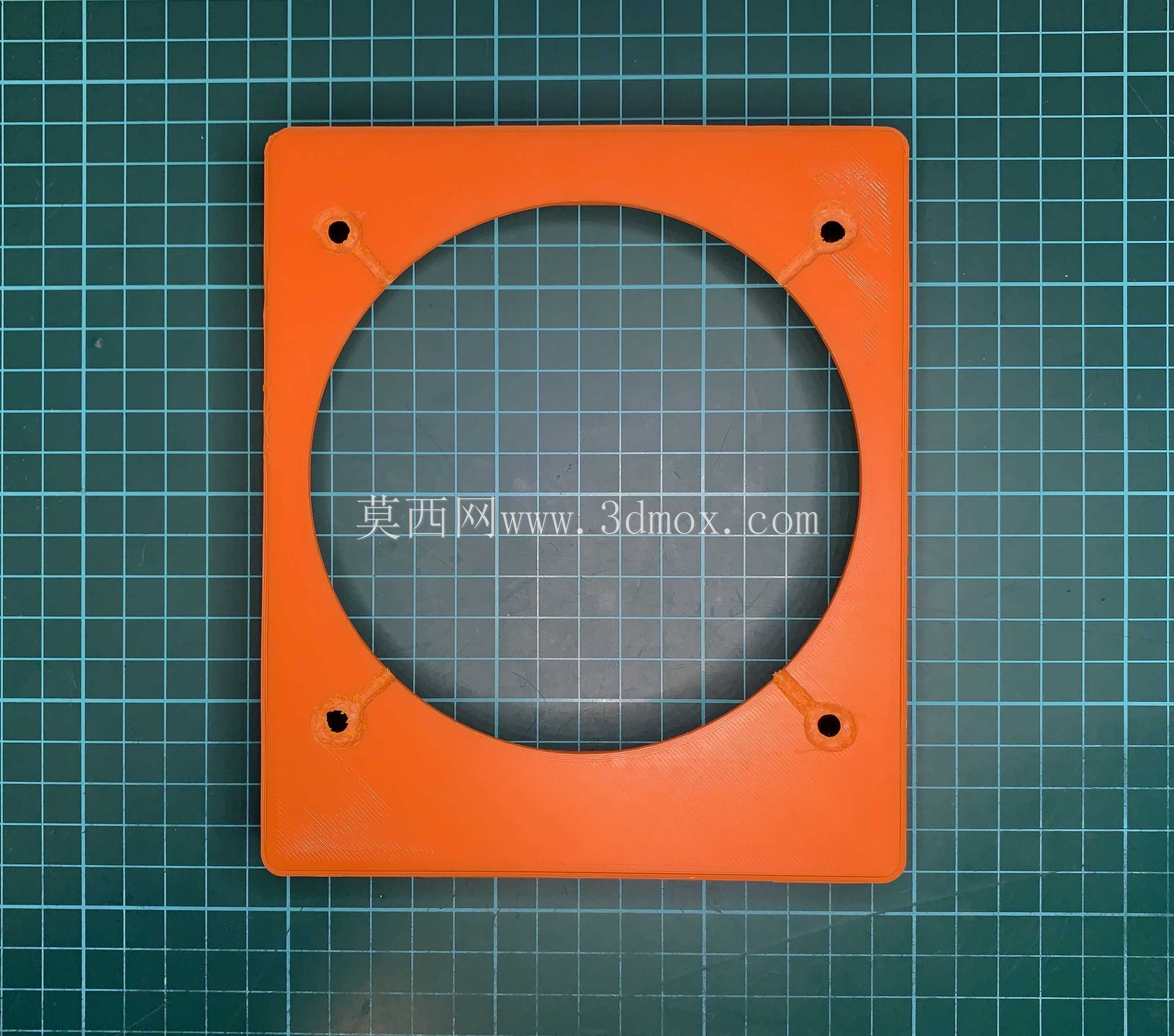

在电子焊接、小型手工焊锡作业场景中，焊锡熔化产生的助焊剂烟雾、金属微粒极易被作业人员吸入，长期接触会对呼吸道造成不可逆的损伤，而大型工业除尘系统往往无法适配桌面级小空间作业的灵活需求，这款桌面焊接排烟装置正是针对这类细分场景开发的小型空气导流设备。该设备核心用途是在近距离作业范围内形成定向气流，将焊接产生的烟雾直接推离作业人员呼吸区域，无需搭配复杂的过滤滤芯即可实现基础的焊烟防护效果，适合个人电子制作、小型维修工位、创客空间桌面工位等场景使用。功能配置上，设备采用成熟的120mm规格直流无刷风扇作为气流发生核心，通过USB接口取电，适配常见的充电宝、电脑USB端口、桌面充电头供电场景，无需专用电源适配器即可工作；顶部设置有电源开关与风速调节旋钮，可根据作业时的烟雾产生量、环境气流情况，在零到全速区间内无级调整风扇转速，全速运行时功耗仅4W，能耗极低且运行噪音控制在可接受范围，不会干扰作业时的专注度。设计思路上，整体采用一体化倾斜风道结构，外壳通过增材制造工艺一体成型，无需额外拼接风道组件，气流从进风格栅进入后顺着倾斜风道直接导向烟雾产生位置，避免气流扩散导致的排烟效率下降；设备底部设置有可调节角度的支架结构，允许风扇整体在一定角度范围内俯仰调整，可根据不同的作业坐姿、工件摆放高度调整气流方向，确保气流刚好覆盖焊锡操作点，不会直吹工件导致焊锡过快冷却影响焊接质量。安装边界与尺寸方面，设备整体为紧凑型台式结构，底座占地面积仅略大于常规120mm风扇的安装尺寸，放置在桌面不会占用过多操作空间，有效工作距离可达250mm，完全覆盖常规手工焊接时工件与人员面部之间的距离区间；顶部的控制元件全部采用内嵌式安装，不会突出外壳造成磕碰，进风侧的格栅采用等距栅格设计，既可以避免异物接触旋转的扇叶造成安全隐患，也不会对气流产生过大的阻力，后续可根据实际使用需求在格栅位置加装简易过滤棉，实现烟雾的初级过滤功能。
