激光加工废气收集导流罩结构设计

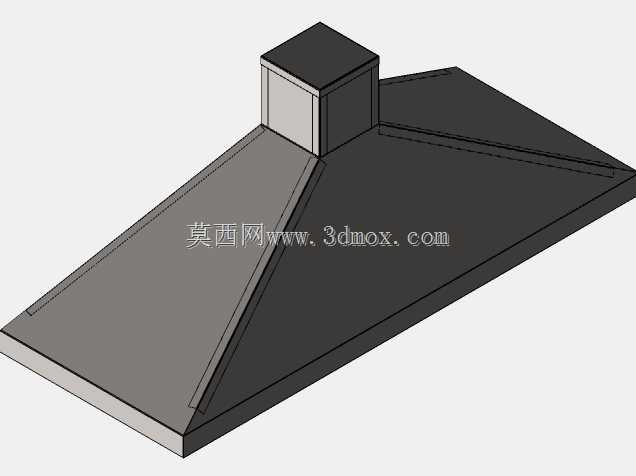

这款激光罩是面向激光加工作业场景设计的废气收集导流构件，主要应用于各类激光切割、激光打标、激光焊接工位的局部排风系统中，核心作用是在激光加工产生烟尘、废气的源头位置形成稳定的负压捕集区域，避免激光加工过程中产生的金属烟尘、塑胶灼烧废气、光学气溶胶扩散到车间整体环境中，既保障作业人员的职业健康，也避免烟尘沉降污染加工工件表面、影响激光光路的传输稳定性。从功能特性来看，该罩体采用下宽上窄的四棱台过渡结构，底部为大尺寸矩形敞口设计，能够覆盖常见中小幅面激光加工台的有效作业区域，敞口边缘做平直翻边处理，既可以提升罩体整体结构刚度，避免薄板焊接成型后出现边缘变形，也能在罩口位置形成均匀的汇流风场，减少罩口边缘的气流短路问题，让捕集范围内的气流平稳向中心汇聚，不会出现局部紊流导致烟尘逃逸的情况。罩体顶部设置方形对接接口，尺寸匹配常规工业排风管道的法兰连接规格，可直接与车间现有排风支管对接，不需要额外做变径转接，降低现场安装的改造成本。在设计思路上，这款罩体充分考虑了激光加工工位的安装边界，整体采用等斜率斜面过渡，斜面角度经过气流模拟优化，既保证罩体内部气流流动顺畅无死角，避免烟尘在罩体内壁附着堆积，也尽可能压缩罩体的整体高度，减少对激光加工头上下移动行程的干涉，安装时罩口距离加工台面的高度可根据实际加工工件的高度调整，适配不同厚度工件的加工作业需求。罩体整体采用薄壁钣金结构设计，外形规整无突出构件，侧壁的加强折边结构提升了整体抗形变能力，长期在车间环境下使用不会因为负压抽吸出现板面凹陷变形，安装时可通过顶部接口吊装固定，也可搭配支架在台面侧边支撑固定，适配不同工位的安装条件，能够在不改动原有激光设备主体结构的前提下完成加装，帮助中小加工车间低成本完善作业点位的废气收集能力，配合后端的废气处理设备实现达标排放。
