乘用车发动机舱隔音防护罩结构设计

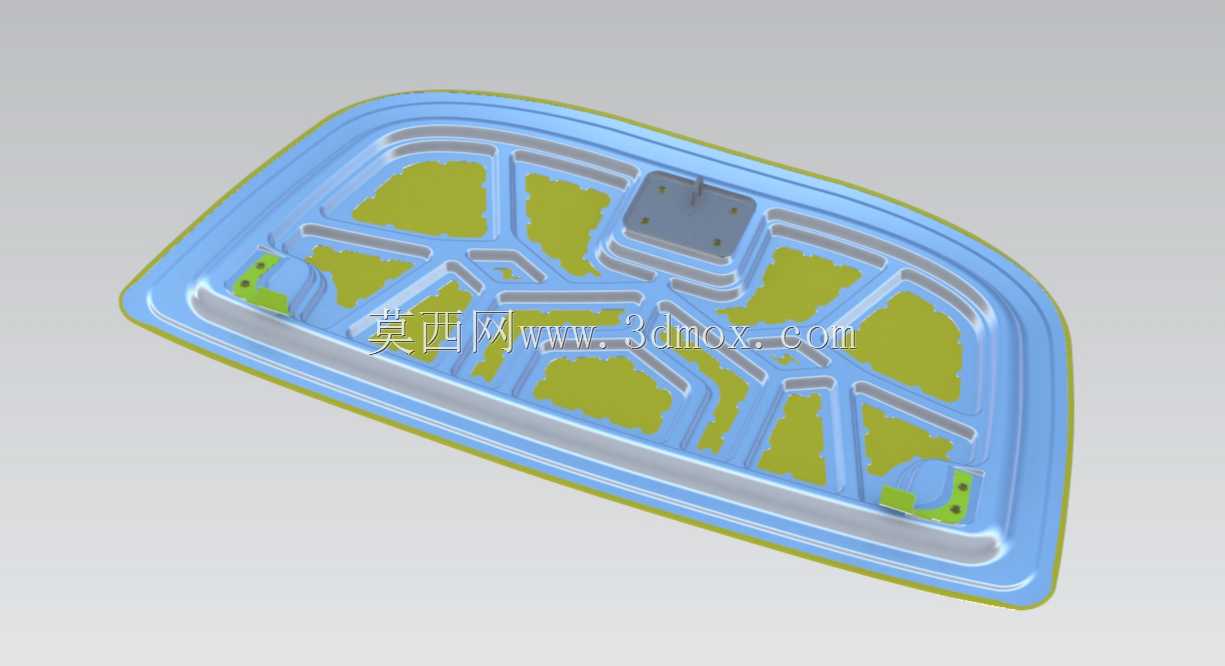

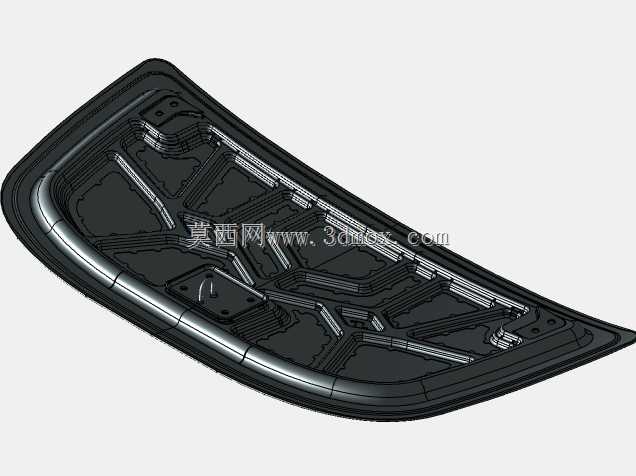

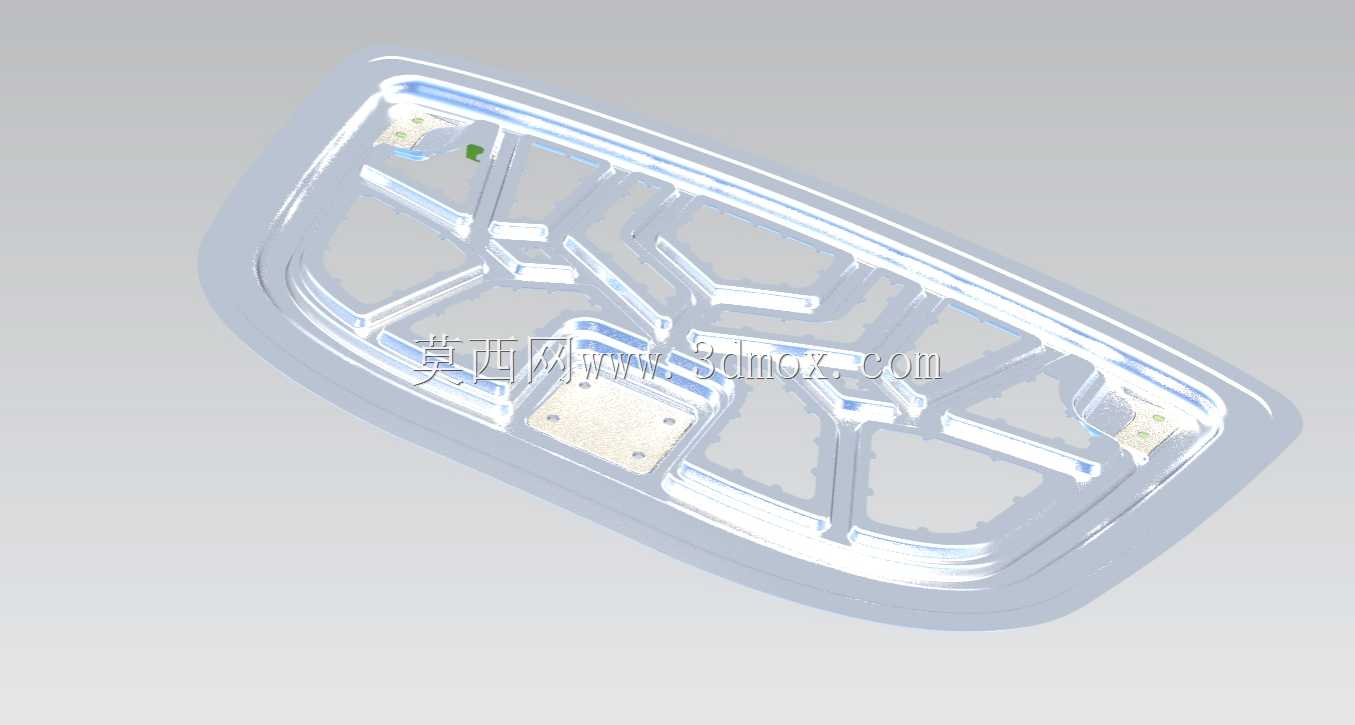

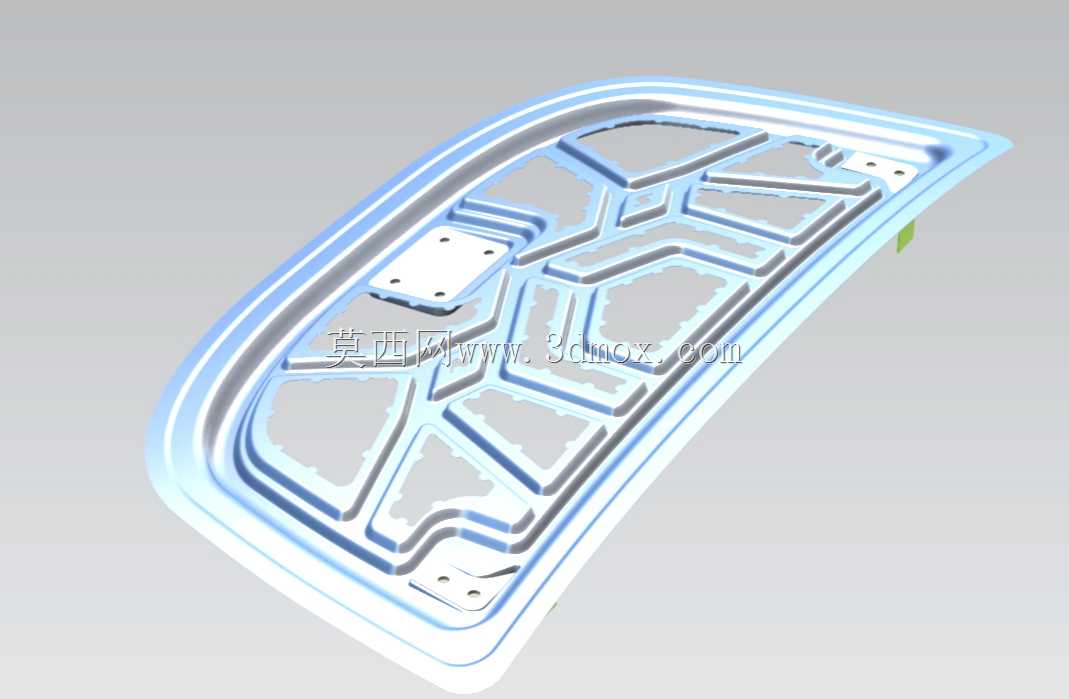

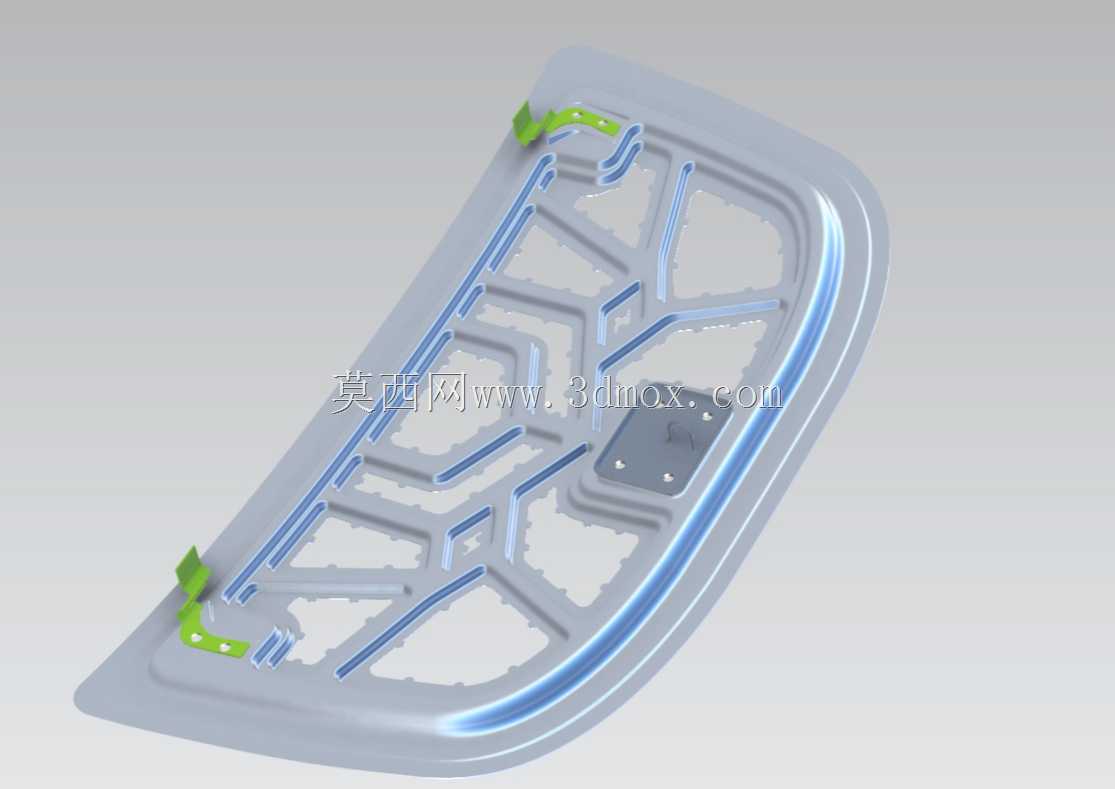

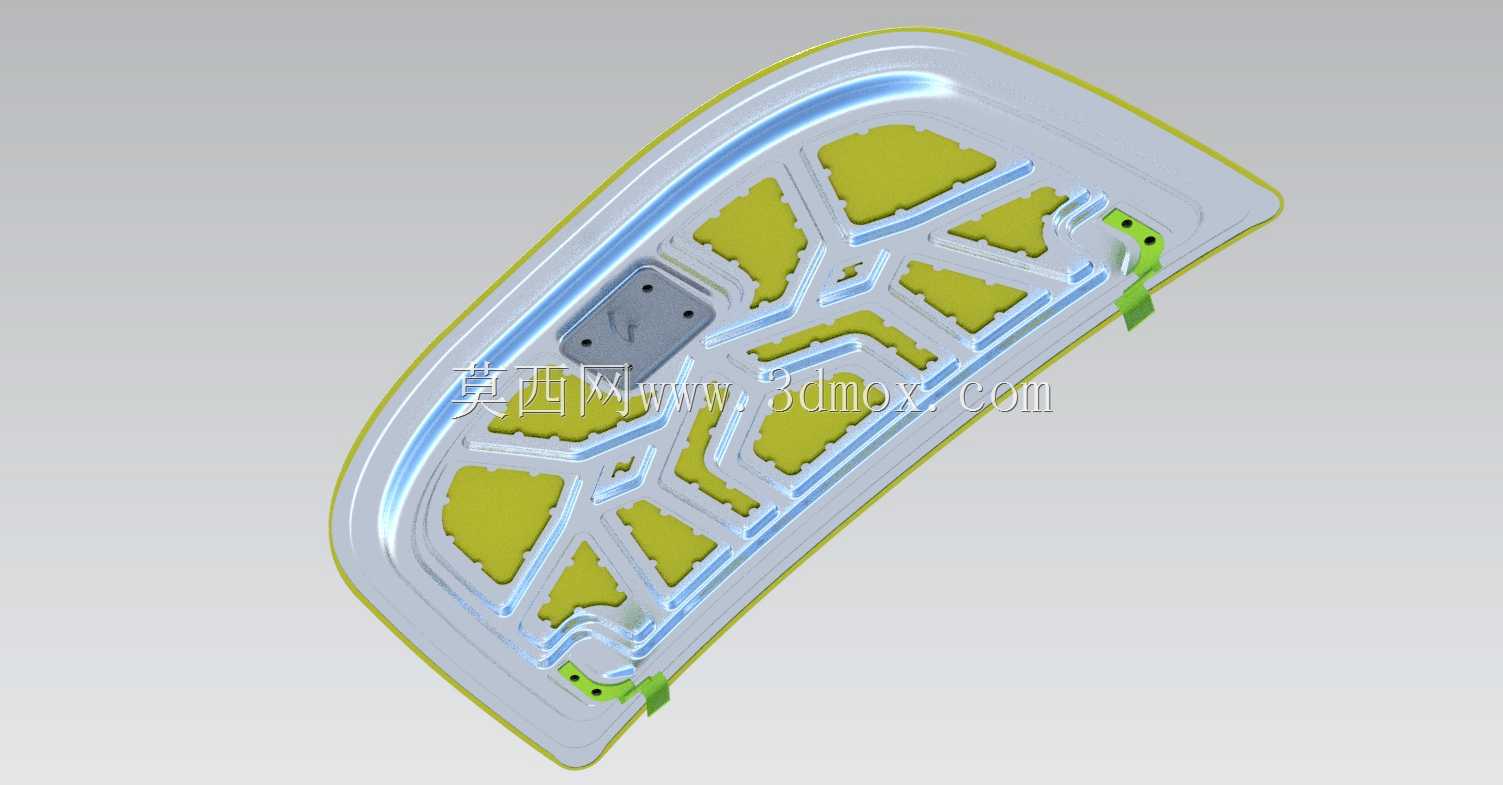

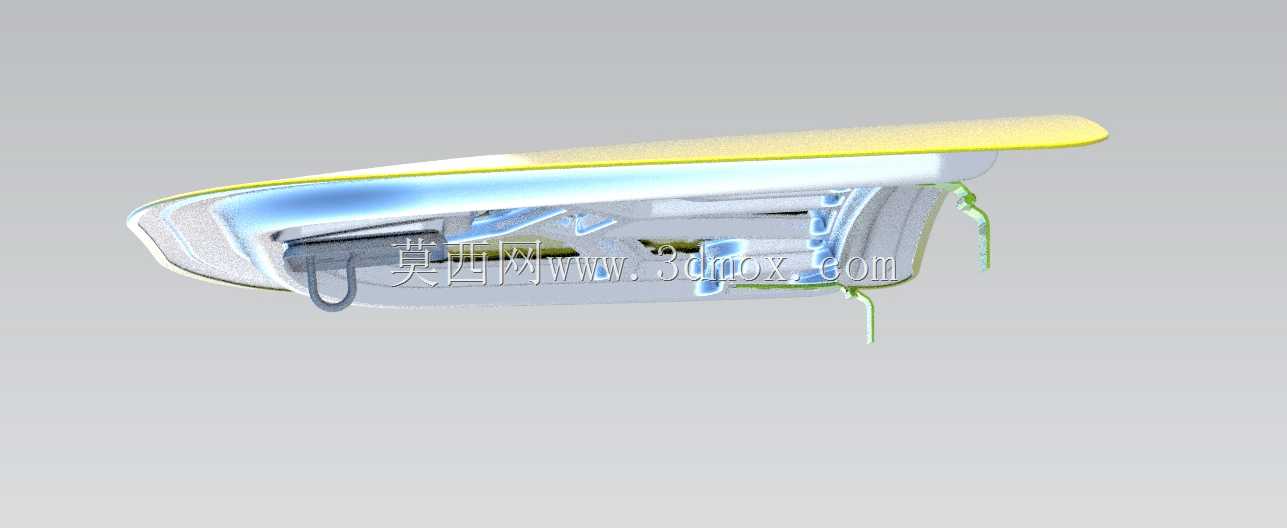

这款发动机罩主要应用于燃油乘用车的发动机舱上部区域，是覆盖在动力总成上方的核心外饰防护部件，实际装车后位于前舱盖内侧与发动机本体之间的预留安装空间内，核心作用是阻隔发动机运转过程中产生的高频噪音向驾驶舱传递，同时能够阻挡行车过程中溅入的泥水、灰尘附着在发动机表层，还可以在车辆发生低速正面碰撞时起到一定的吸能缓冲作用，降低碰撞对动力总成核心部件的直接冲击，也能避免日常维保过程中工具意外掉落砸伤发动机表面的管线与壳体。从设计思路来看，这款罩体采用了复合型的分层结构设计，外层为硬质的光滑壳体，具备足够的结构刚度来维持整体造型，不会因为车辆行驶过程中的振动产生形变或异响；内侧设置了多块不规则形状的吸音填充区域，这些区域的排布完全贴合发动机本体的凸起轮廓，既能够最大化吸音材料的覆盖面积，又可以避让发动机上的进气管路、点火线圈、机油加注口等需要预留操作空间的部件，避免安装后出现干涉问题。罩体的整体轮廓完全匹配对应车型发动机舱的上部安装边界，边缘做了圆滑的包边处理，顺着舱体的弧度自然延伸，两侧预留的带孔安装支耳对应车身上的固定安装点位，安装时通过卡扣或者螺栓即可完成快速固定，不需要额外改动舱体原有结构，支耳的位置设计充分考虑了拆装便利性，维保作业时不需要拆除周边其他附件就可以单独取下罩体。内部的加强筋采用了仿生脉络式的排布走向，顺着罩体的受力方向均匀分布，在尽可能降低整体重量的前提下提升了罩体的抗弯折能力，不会因为长期处于高温的机舱环境下出现翘曲变形，同时筋条的走向也引导了吸音材料的铺设路径，让吸音层能够牢牢固定在罩体内侧，不会因为车辆长期颠簸出现移位脱落的问题。罩体表面的预留安装位还可以固定相关的传感器走线与装饰盖板，让整个发动机舱的布局更加规整，减少外露管线的杂乱感，也能在一定程度上优化发动机舱内的气流走向，避免行车气流直接冲击发动机表层导致的热量散失过快问题，让发动机在冷启动阶段能够更快达到最佳工作温度。
