多机组并联水冷式工业冷冻设备结构

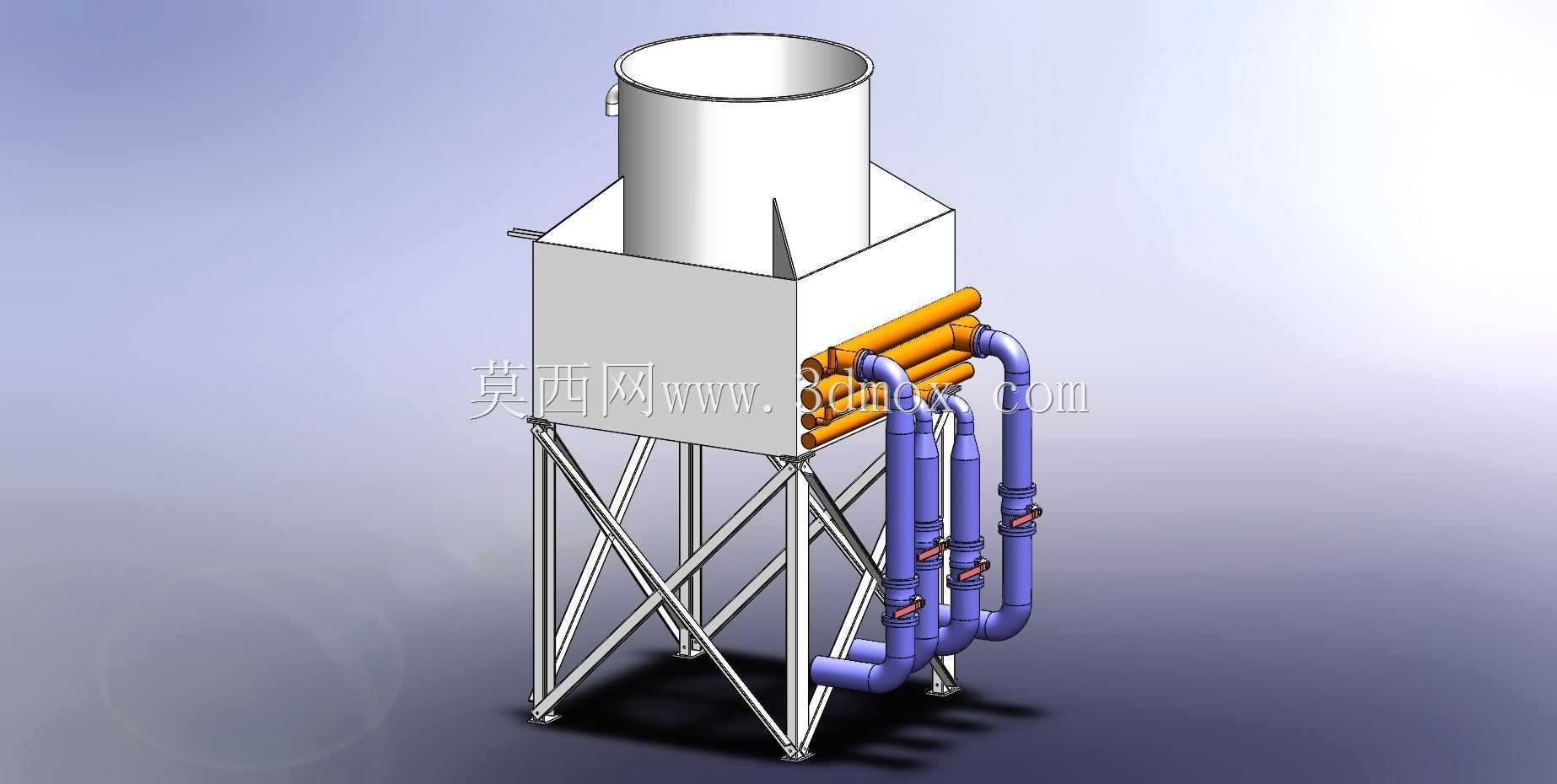

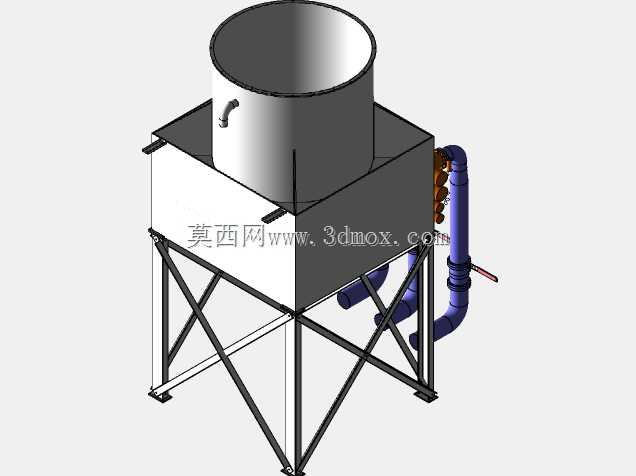

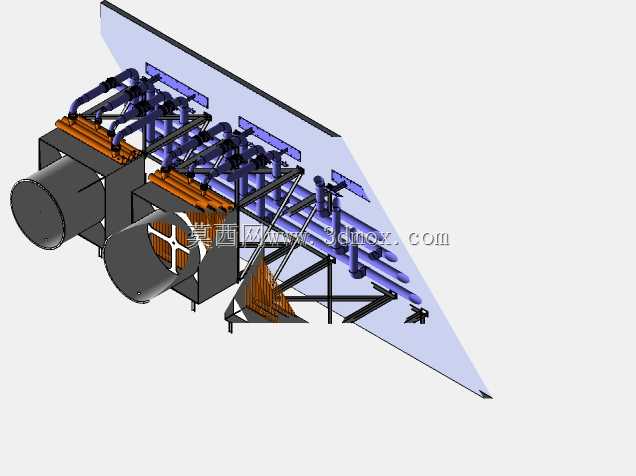

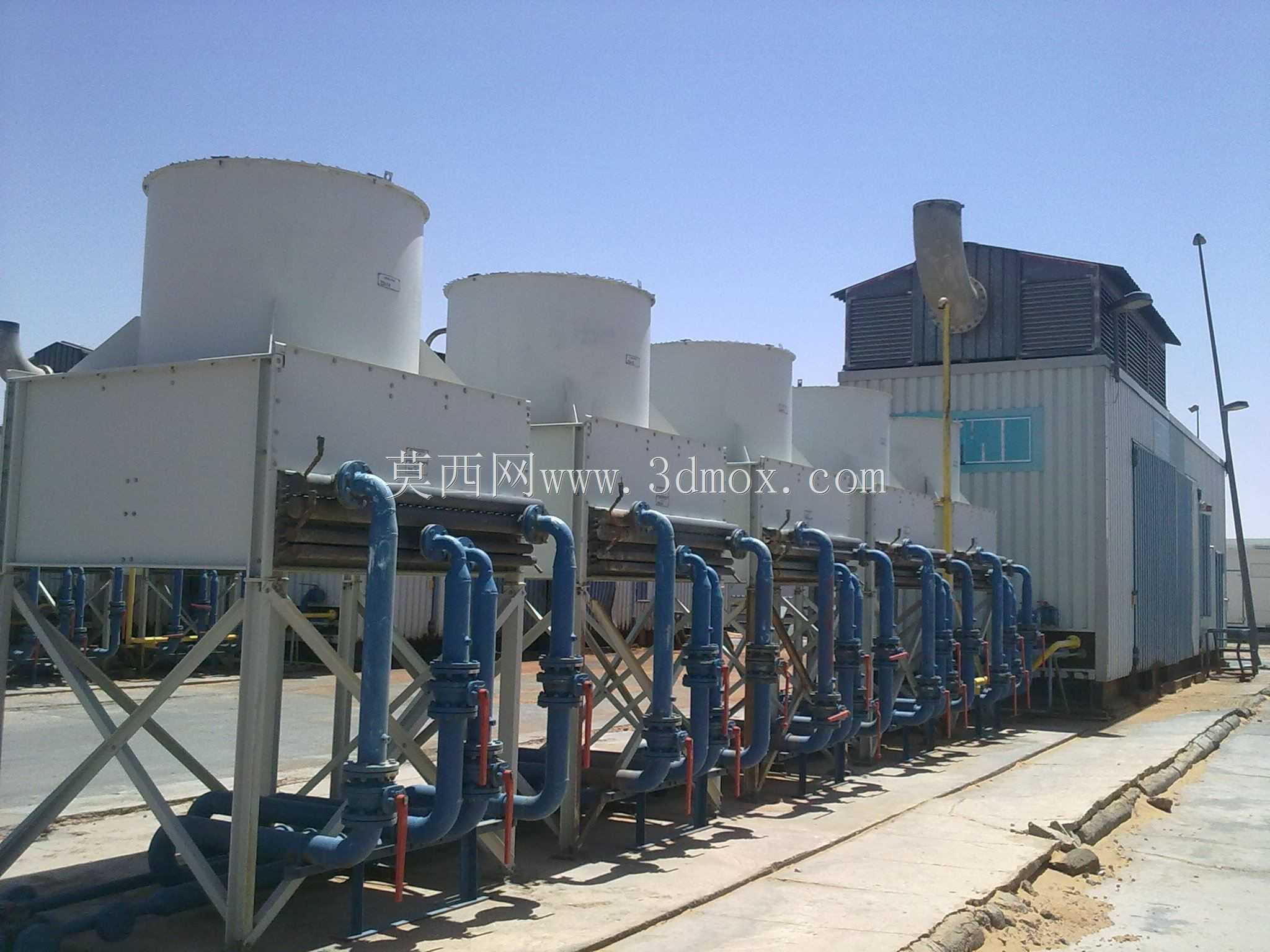

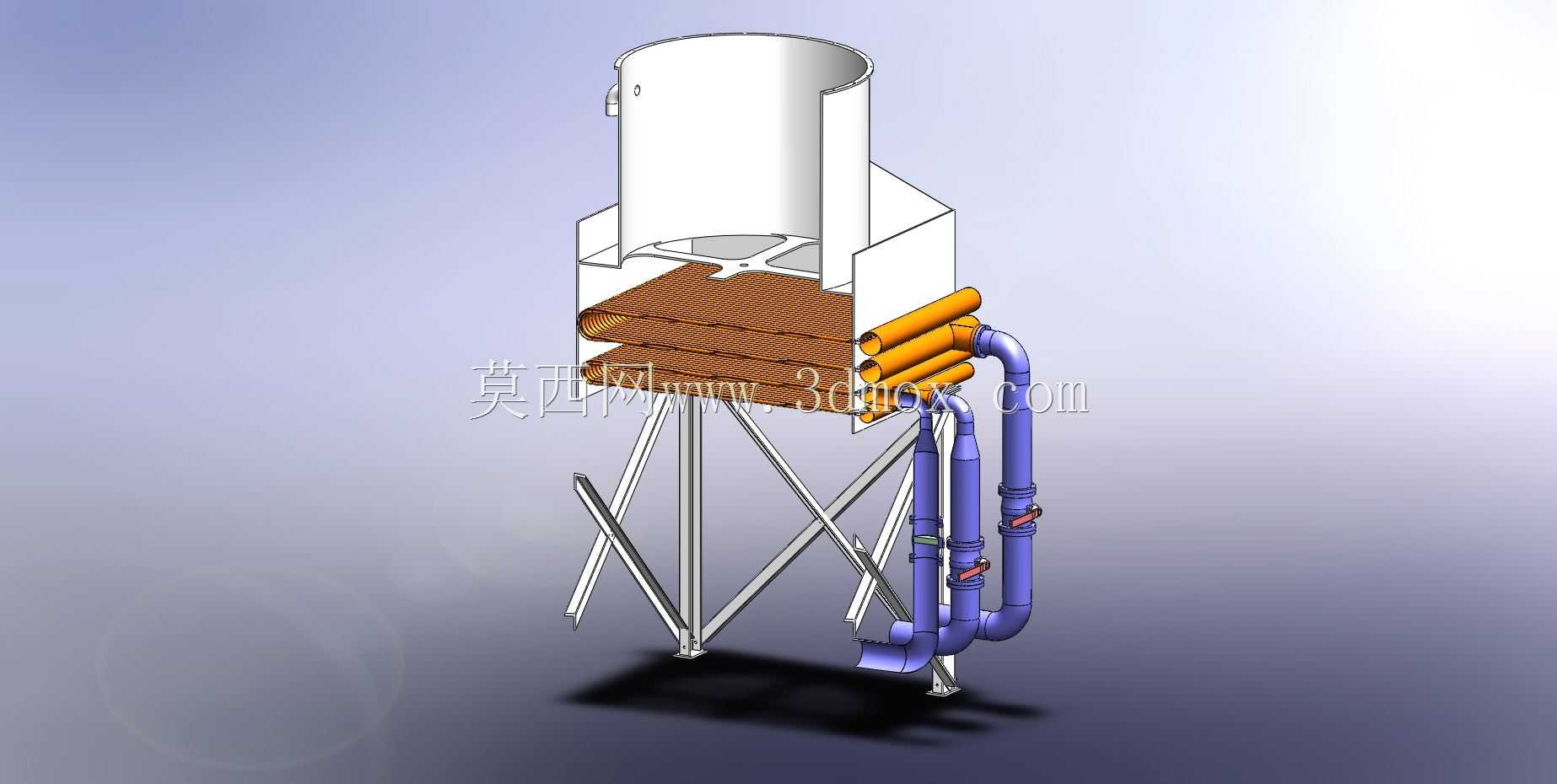

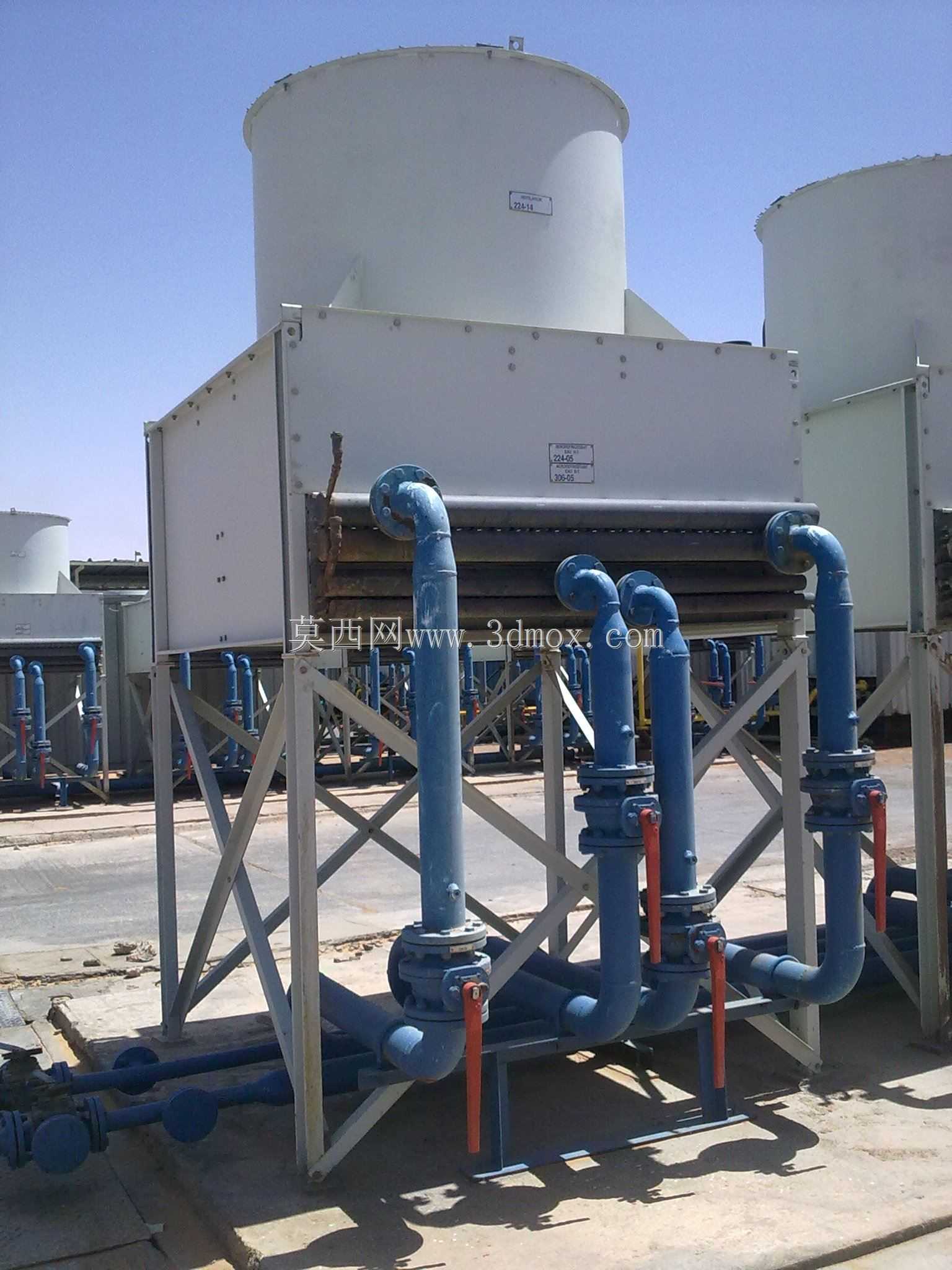

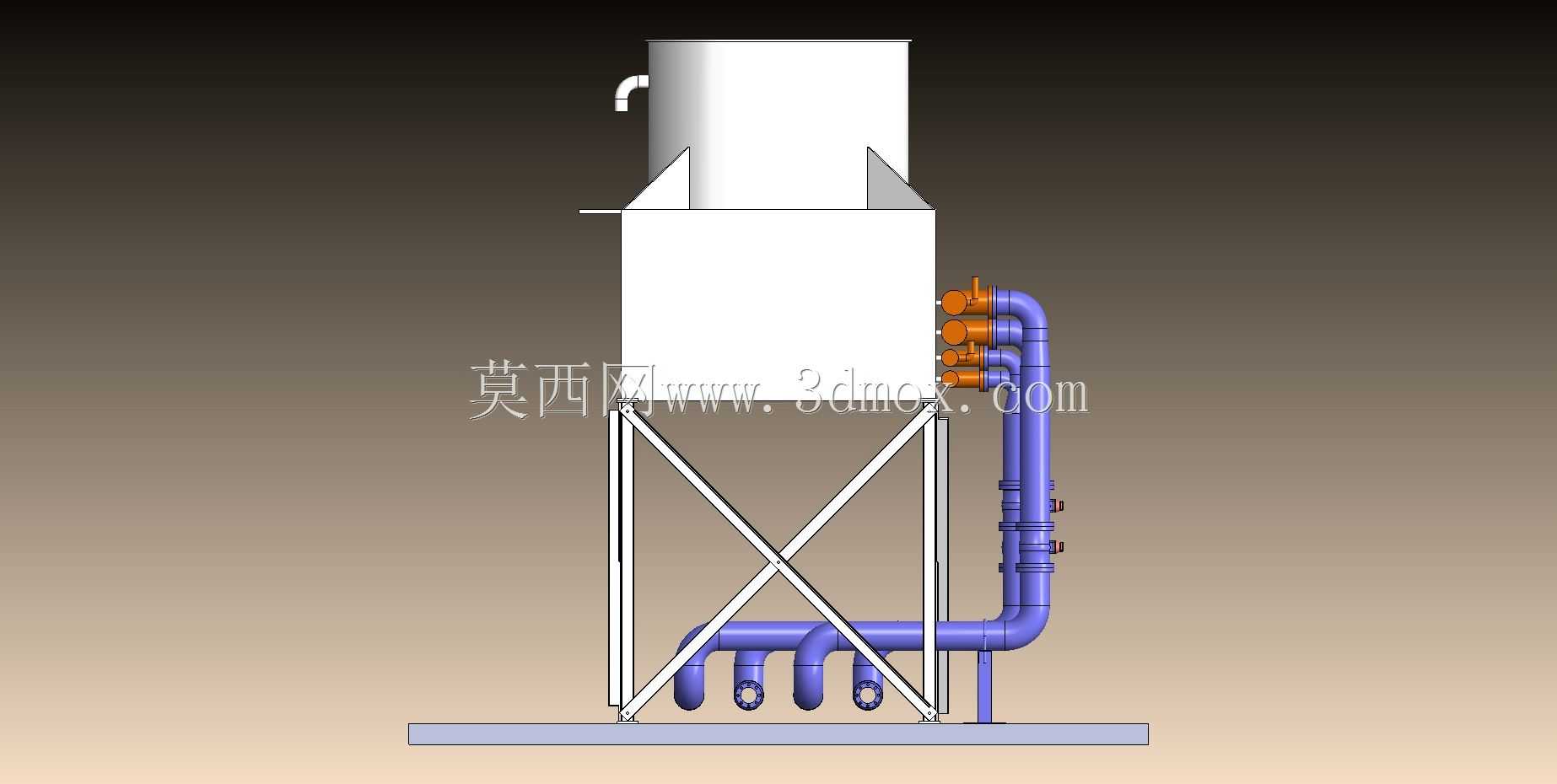

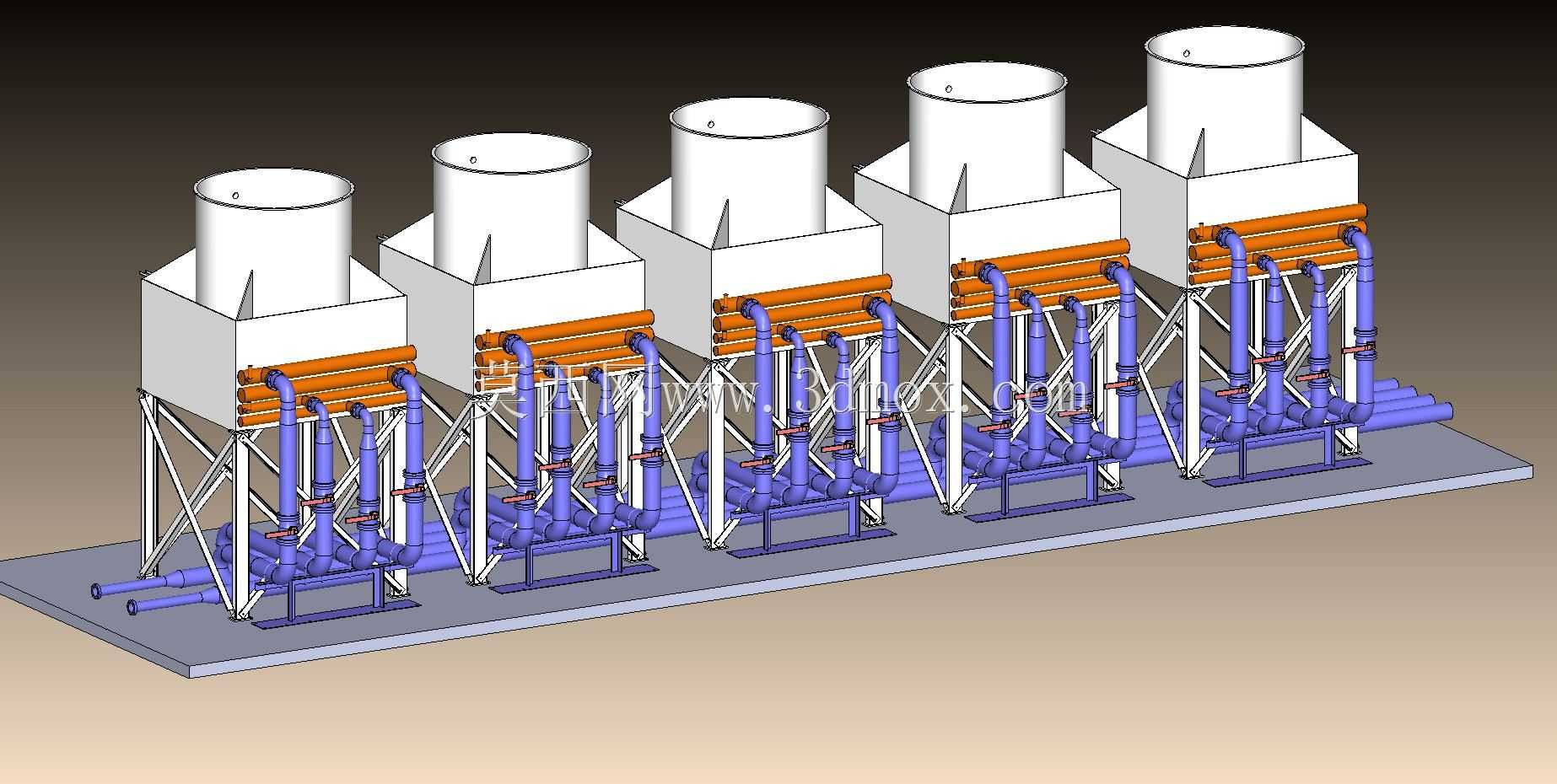

该套工业冷冻设备采用五组标准化制冷单元并联排布的结构形式，主要面向大型工业生产场景中的集中供冷需求，常见应用于化工生产流程的工艺降温、大型数据中心的冷却配套、食品加工车间的低温环境维持、注塑成型生产线的模具恒温冷却等场景，能够为大跨度、高负荷的用冷场景提供稳定连续的低温冷源输出。从实际用途来看，该设备通过水冷换热的方式完成制冷循环中的热量置换，相比风冷式冷冻机组具备更高的换热效率，更适合长时间满负荷运行的工业生产工况，能够有效降低单位冷量的能耗水平。在功能特性设计上，五组独立制冷单元既可以协同运行满足峰值冷量需求，也可以根据实际用冷负荷灵活调整投用的机组数量，在低负荷时段减少不必要的能源消耗，同时单组单元出现维护需求时，其余机组仍可维持基础供冷能力，避免因单设备故障造成整条生产线停摆，大幅提升了供冷系统的运行可靠性。整套设备的设计思路遵循模块化集成的原则，每个独立制冷单元都集成了顶部换热罐体、中部布水换热管束、下部管路分配组件，单元之间通过统一的集水主管路完成连通，既方便生产制造阶段的标准化组装，也便于现场安装阶段的快速拼接，减少现场施工的管路焊接与调试工作量。在外形与安装边界设计上，整套设备采用统一的底部安装基座，所有机组的支撑钢架都固定在同一块钢制底座上，安装时仅需要对底座进行水平校准、完成进出水主管路与外部管网的对接即可投入使用，无需对单组机组分别做基础固定；设备的管路排布采用分层设计，橙色的换热管束集中布置在单元中部，紫色的输水管路沿支撑钢架有序排布，既预留了足够的检修操作空间，也避免管路交叉造成的水流阻力增大问题，支撑钢架采用桁架式结构，在保证整体承重强度的同时尽可能减少钢材用量，降低设备自身重量与制造成本，设备侧面预留了充足的操作通道，方便日常运维时对阀门、仪表进行操作与检查。
