手动变速器用离合器枢轴销结构设计

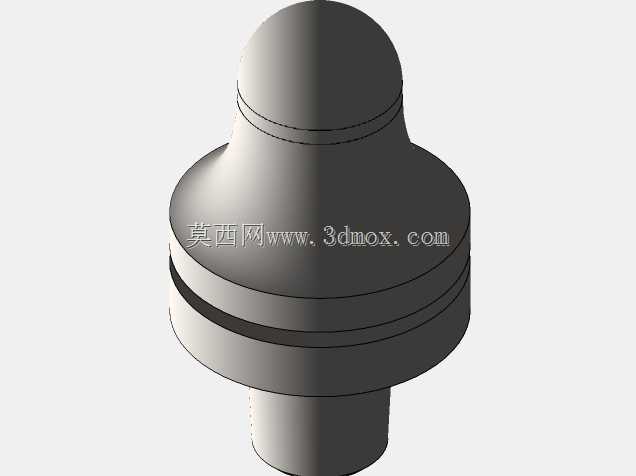

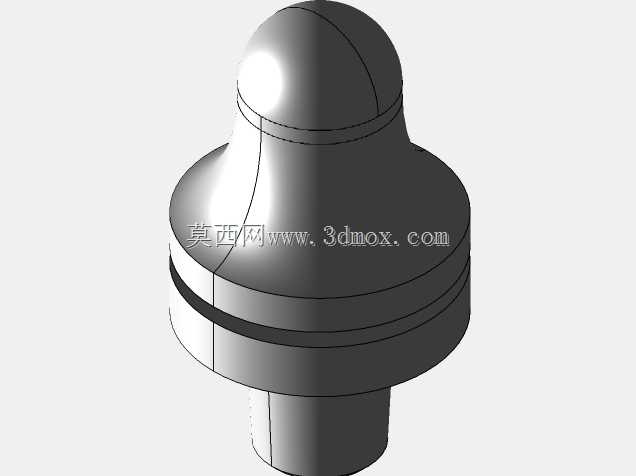

这款离合器枢轴销是手动变速器换挡操纵机构中的核心受力支撑零件，主要应用于乘用车辆手动变速箱的离合器分离与换挡联动环节，承担着枢轴转动支撑、载荷传递、动作限位的关键作用，直接决定离合器分离结合过程的平顺性与换挡操作的手感稳定性。在实际装车场景中，该零件安装于变速器壳体内部的枢轴安装座上，一端与离合器分离拨叉配合，作为拨叉摆动的旋转支点，将换挡操纵机构传递来的踏板力转化为分离轴承的轴向位移，实现离合器片与飞轮的分离与结合，保障动力传递的通断切换顺畅。从功能特性来看，该零件采用多段阶梯式轴身结构，顶端设计为圆弧球面结构，能够在拨叉摆动过程中自适应接触角度的微小变化，避免局部应力集中造成的异常磨损；轴身设置多道环形凹槽结构，既可以存储润滑油脂，形成长期稳定的油膜降低转动摩擦阻力，也可以配合卡簧类限位零件实现轴向位置固定，防止工作过程中出现轴向窜动影响换挡精度；下部的圆柱轴段为安装定位段，与变速器壳体上的安装孔采用小间隙配合，保障安装后的同轴度，避免枢轴偏斜造成的拨叉卡滞、分离不彻底等故障。在设计思路上，该零件充分考虑手动变速器内部长期处于油液浸润、交变载荷冲击的工作环境，选材方向优先适配低碳钢表面渗碳淬火、304以上牌号不锈钢或者高强度尼龙材质，其中金属材质方案表面硬度可达到HRC55-62，具备优异的耐磨性能与抗疲劳强度，能够承受数十万次换挡循环的交变载荷而不出现变形、磨损过量问题；尼龙材质方案则具备自润滑特性与更低的工作噪音，适配对换挡静谧性要求较高的乘用车型。从外形尺寸与安装边界来看，该零件整体为回转体结构，最大外圆直径适配主流手动变速器拨叉的安装槽宽度，下部安装轴段的直径与长度匹配变速器壳体的标准安装孔尺寸，顶端球面的曲率半径经过反复校核，能够覆盖拨叉工作时的全摆角接触范围，安装后不会与周边的拨叉臂、壳体加强筋、分离轴承座等零部件产生运动干涉，整体结构紧凑，安装拆卸便捷，不需要额外的专用工装即可完成更换维护，能够适配多款同平台手动变速器的通用化安装需求，在保障结构强度的前提下尽可能精简了零件结构，降低了加工制造的难度与生产成本。
