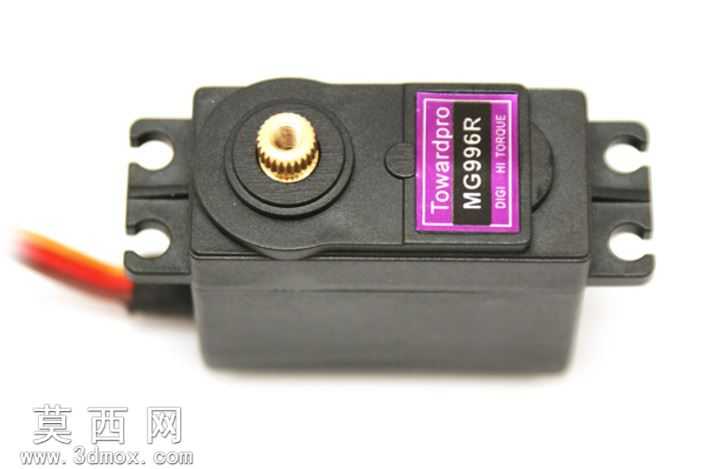

MG996R舵机伺服结构三维建模作品

本次建模针对MG996R大扭矩舵机开展全结构三维复刻工作，建模过程中优先还原舵机的外部装配特征与核心接口结构，首先通过测绘参考实物的整体轮廓尺寸，确定舵机主体长方体壳体的长宽高比例，对壳体表面的安装凸耳、固定孔位进行精准定位，每一处安装孔的孔径、孔距都严格匹配通用安装标准，确保建模完成后可直接用于机构装配仿真。建模阶段采用实体特征堆叠的方式逐步构建各部分结构，首先绘制主体壳体的基础拉伸特征，对壳体边角处的工艺倒角、侧面的加强筋结构逐一添加，还原注塑壳体的真实成型特征；顶部输出轴部分单独构建，区分轴芯的金属材质区域与顶部的安装花键结构，还原舵盘安装位的卡槽细节，保证输出轴的连接结构与实物一致。材质渲染阶段对不同部件进行材质区分，主体外壳赋予哑光黑色工程塑料材质，调整材质的粗糙度参数模拟ABS塑料的磨砂质感，顶部输出轴赋予金属材质，调整金属的反光度与金属度参数，还原金属轴的金属光泽，安装凸耳部分与壳体保持统一材质属性，同时对壳体表面的细微合模线痕迹做轻微的凹凸贴图处理，提升模型的真实感。结构设计上还原了舵机两侧的安装耳结构，每侧的双安装孔位做沉孔处理，匹配螺丝安装的实际结构，输出轴顶部的黄色定位圈单独赋予亮色塑料材质，还原实物的标识特征。建模过程中对内部结构做合理简化，重点保留外部装配所需的所有接口尺寸，虽然标注提示尺寸可能存在偏差，但整体结构比例严格参考通用MG996R舵机的公开参数进行校准，确保模型可用于机械结构教学、机器人关节装配仿真、航模舵机安装位匹配等场景，模型的各部件都做了独立的特征分组，方便后续对模型进行修改调整，也可直接导入装配环境中与其他机械结构进行配合验证，渲染阶段采用柔和的环境光，多角度展示舵机的外部结构特征，清晰呈现各安装位的位置与结构形态。
