遥控车用无刷内转子电机三维设计

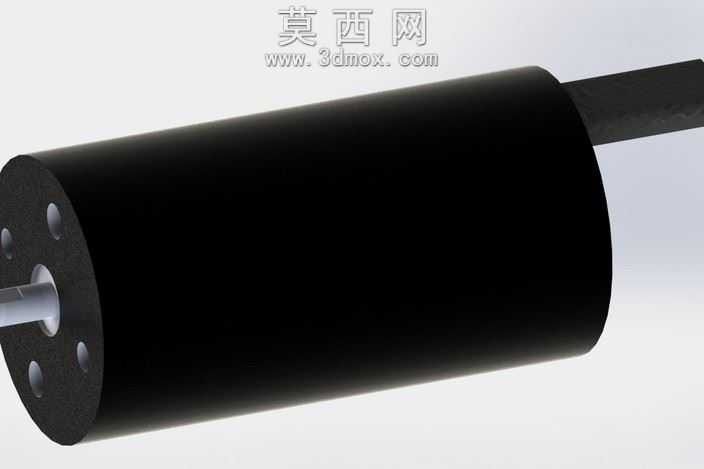

本作品为适配遥控车、学生机器人项目的无刷内转子动力电机三维建模成果，建模过程依托三维参数化设计逻辑完成，首先梳理内转子无刷电机的核心结构组成，将整体拆分为输出转轴、转子铁芯、永磁磁钢、定子绕组支撑结构、黑色绝缘机壳、端盖定位结构几个独立建模模块，保证各部件的装配公差符合小型动力电机的实际生产尺寸规范。建模阶段先以旋转凸台指令完成圆柱形机壳的基础主体，机壳表面做哑光黑色质感处理，还原工程塑料外壳的细腻磨砂质感，机壳端面精准定位三个对称分布的安装沉孔，用于端盖的螺丝固定装配，同时在端面中心预留转轴穿出的精密配合孔位，孔位边缘做微小倒角处理，避免装配时转轴与孔壁发生剐蹭磨损。转子部分采用内嵌式磁钢结构设计，将永磁体贴附在转子铁芯外圆表面，与转轴采用过盈配合的装配关系，建模时严格控制转子与定子内壁的气隙尺寸，保证气隙均匀度符合无刷电机的运行要求，避免运转时出现扫膛问题。输出转轴采用金属材质渲染，表面做亮面镀铬质感处理，还原钢制转轴的金属光泽，转轴伸出端做轴径阶梯变化设计，适配外部传动齿轮的安装定位需求。定子部分的绕组支撑结构做简化建模处理，既保留绕组排布的结构特征，又控制整体模型的文件体量，兼顾展示效果与使用便捷性。渲染阶段采用柔和的侧上方打光方案，突出机壳的圆柱曲面轮廓与端面的结构细节，背景选用浅灰色渐变背景，让黑色机壳的主体结构更加突出，同时在模型表面添加微弱的环境反射效果，提升整体渲染的真实感。设计过程中充分参考了市面主流小型内转子无刷电机的尺寸参数，保证各部件的比例协调，装配关系完全符合实际产品的组装逻辑，可用于遥控车动力系统的装配模拟、学生机器人项目的结构展示，也可作为小型动力部件选型的三维参考素材，帮助设计者快速完成动力部分的布局匹配，减少前期结构测绘的重复工作量。
