高精度直线滑动导轨结构设计

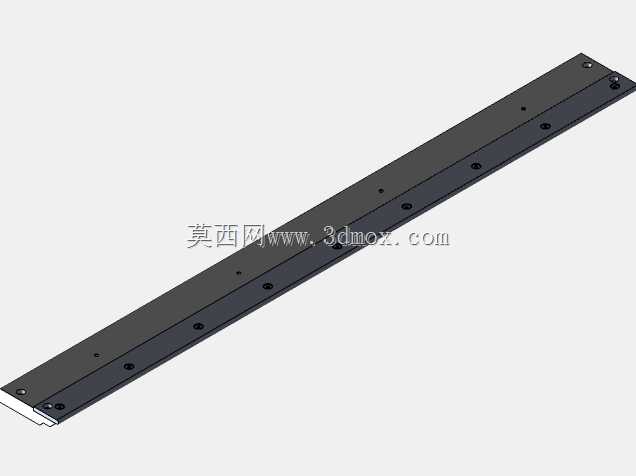

这款直线滑动导轨是精密机械传动系统中的核心导向支撑构件，广泛应用于各类需要高精度直线往复运动的工业场景中，覆盖自动化生产线的物料移送工位、精密检测设备的滑台承载结构、数控机床的进给导向单元、电子制造设备的贴片位移模组、工业机器人的直线行走轴等多个领域，能够为运动部件提供稳定的直线运动轨迹约束，保障设备运行过程中的位移精度与运行平稳性。从实际用途来看，该导轨主要承担两个核心功能，一是为搭载在滑块上的作业部件提供精准的直线运动导向，抵消运动过程中产生的侧向偏移力矩，避免运动轨迹出现偏斜；二是承载运动部件及作业负载的重量，将负载均匀传导至设备安装基座，降低运动过程中的结构形变，保障长期运行的精度保持性。在功能特性设计上，这款导轨采用了分体式组合结构，主体轨身经过精密加工，安装基准面平面度控制在极高公差范围内，轨身上预设的多组安装孔位按照等间距排布，能够适配不同长度的安装需求，用户可根据实际行程长度截取对应段数进行拼接安装，无需额外定制特殊长度的轨体。导轨的滑动接触面采用了低摩擦阻力的配合设计，滑动副之间预留了均匀的润滑介质存储间隙，可在长期运行过程中持续存储润滑脂，降低滑动摩擦带来的磨损，延长构件的使用寿命，同时减少运行过程中的卡顿与爬行现象，提升低速运动状态下的平稳性。在设计思路层面，这款导轨优先考虑了安装适配性与精度保持能力，整体采用矩形截面结构，相比圆形导轨具备更强的抗扭转载荷能力，能够承受多方向的倾覆力矩，适合在负载存在偏置的场景下使用。轨身的安装孔采用沉头设计，安装后紧固件头部不会突出导轨表面，不会对滑块的运动行程造成干涉，同时导轨两端设置了限位结构安装位，可根据使用需求加装行程限位块，避免滑块超出行程出现脱轨问题。从外形尺寸与安装边界来看，这款导轨整体为长条形扁平结构，宽度与厚度比例经过优化，在保障自身结构刚性的前提下尽可能压缩了安装占用的空间高度，适合在设备内部安装空间紧凑的场景下使用。安装时仅需要将导轨基准面与设备基座的安装基准面贴合，通过紧固件穿过预设安装孔锁紧即可完成固定，安装基准边设置了定位倒角，能够快速对齐安装基准，减少安装调试过程中的校准时间。导轨的滑动面与安装面之间的平行度经过严格管控，安装完成后无需大量刮研调整即可达到较高的运动精度，能够有效降低设备的装配调试成本，适合批量应用在标准化的自动化设备与通用机械产品中。
