双齿轮啮合手动传输驱动机构

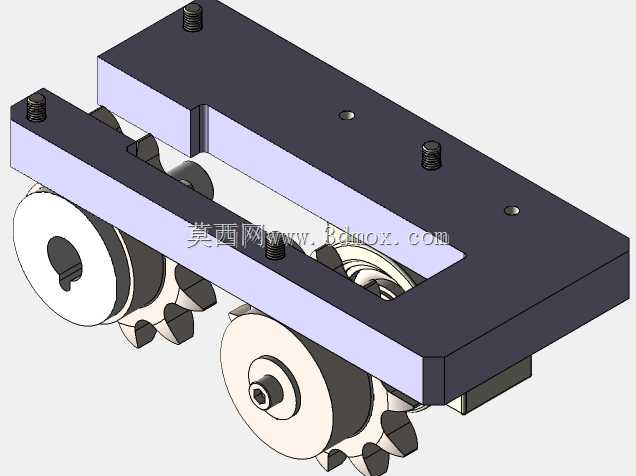

该手动驱动双齿轮传输机构，主要面向轻载低速的物料传输、工位间工件移位场景设计，可适配小型生产线的手动补料工位、工装夹具的手动进给单元、教学演示类传动实验台等应用场景，无需外接动力源即可完成定比传动的动力传递，适合无供电条件、需要人工精准控制传输节奏的作业环节使用。机构核心采用两个同模数渐开线圆柱齿轮平行啮合布局，齿轮轴端预留标准键槽连接位，可直接对接传输滚轮、同步带轮等执行部件，将手动输入的旋转运动转化为稳定的直线传输动力，传动过程无打滑，传动比恒定，能保证传输过程的位移精度可控。整体采用上下双层板式安装框架结构，上层安装板预留四个内螺纹安装孔，可直接固定在设备机架或工作台面，安装边界规整，无需额外设计复杂转接件即可完成装配；下层框架通过定位凸台与上层板精准定位，齿轮轴通过轴承座内嵌在框架侧板位置，轴系配合间隙经过优化设计，既保证齿轮转动无卡滞，又能避免啮合间隙过大导致的传动回差。设计过程中充分考虑手动操作的受力特性，齿轮齿部采用大圆角过渡设计，降低啮合过程的冲击噪音，手动输入轴端设置扁位结构，可适配手摇柄、旋钮等多种手动操作件，操作力经过传动比优化，单手握持即可轻松驱动，长时间操作不易产生疲劳。框架边缘全部做倒角去毛刺处理，无尖锐边角，装配和调试过程中不会划伤操作人员，整体结构紧凑，横向安装尺寸适配多数小型传输线的机架宽度，纵向厚度较薄，不会占用过多设备内部安装空间，可直接嵌入现有小型传输设备中作为手动应急驱动单元，也可单独作为手动传输模组搭建简易物料传输工位，齿轮啮合位置预留润滑脂加注空间，日常维护仅需定期补充润滑脂即可保证长期顺畅运行，无需复杂的拆解保养。
