拖车牵引连接用可调式球挂接装置

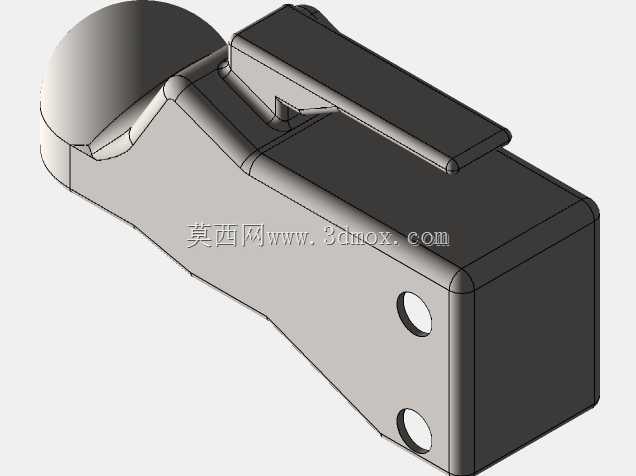

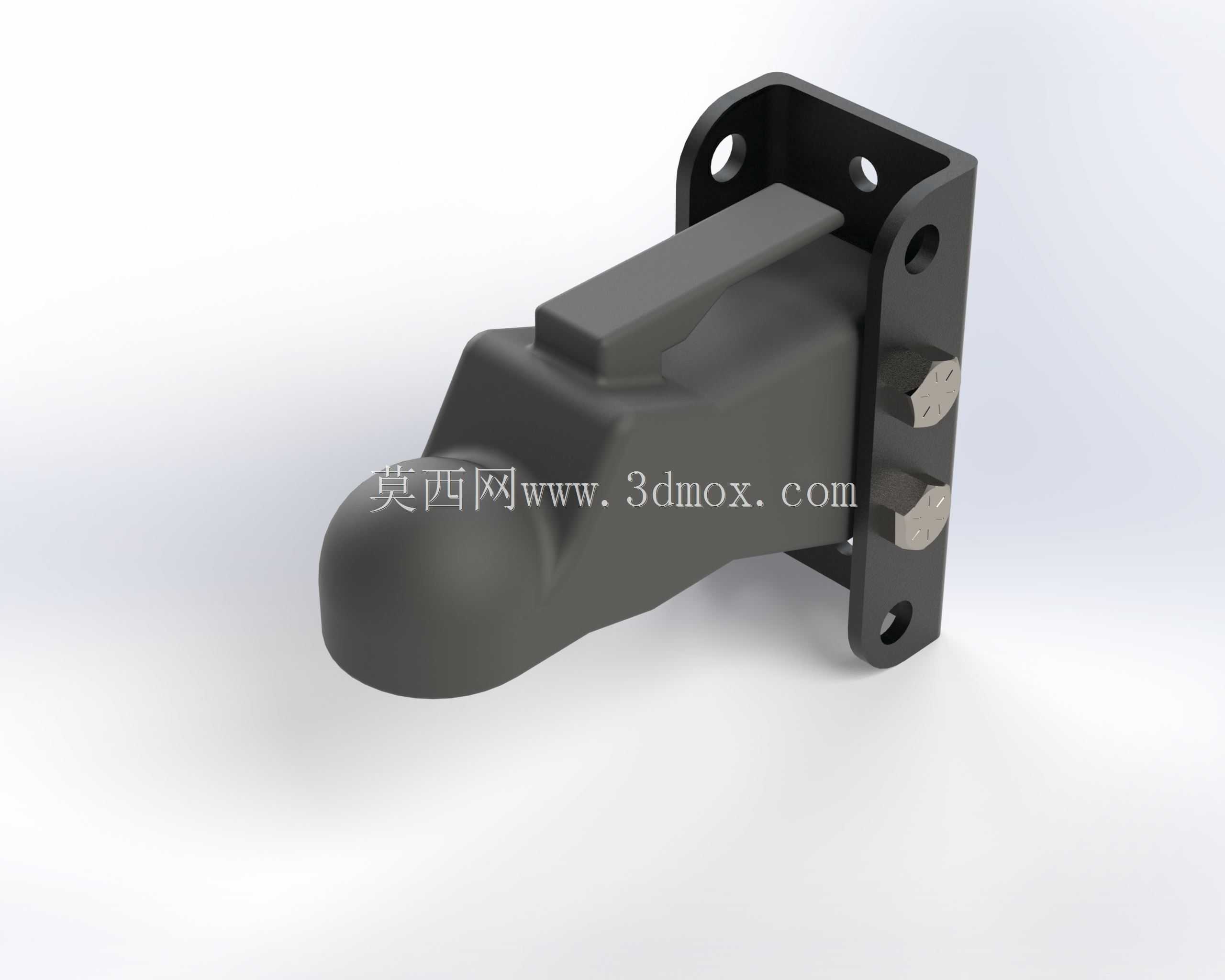

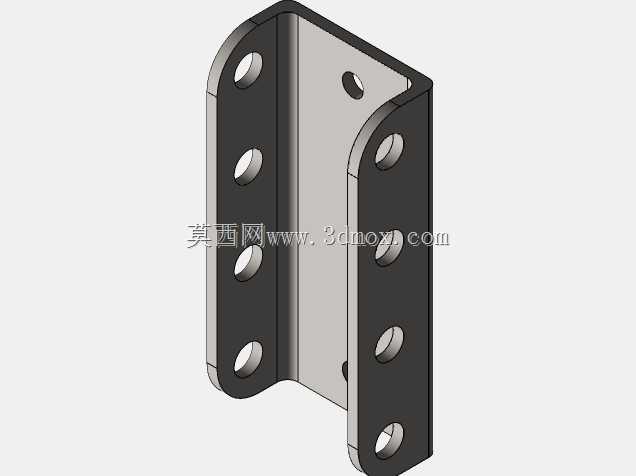

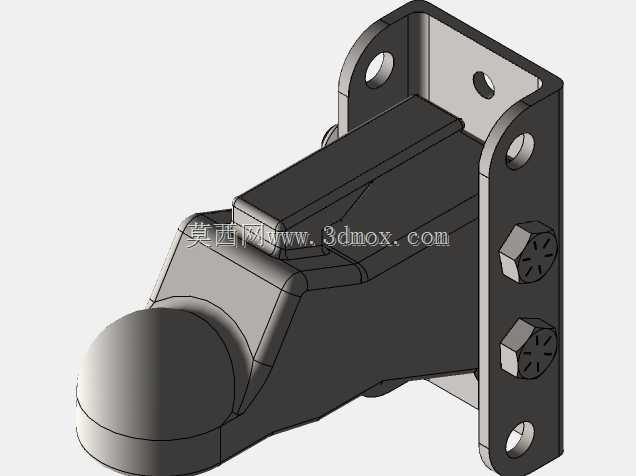

这款可调式挂接装置主要应用于轻型拖挂设备与牵引车辆的尾部连接场景，常见于家用乘用车拖挂小型露营挂车、货运小拖斗、摩托运载架、户外作业便携设备拖挂等民用及轻商用牵引作业场景，是拖挂系统中承担载荷传递、连接锁定的核心功能部件，直接决定拖挂行驶过程中的连接可靠性与行驶安全性。装置主体采用一体化枢轴支架结构，集成了安装固定基座、枢轴连接眼、2-5/16规格球头挂接三个核心功能模块，其中安装基座采用带多组安装孔的立式折边结构，可适配不同车型尾部的拖车杠安装孔位，通过螺栓实现与牵引车辆尾部承载结构的刚性固定，安装孔位的排布预留了一定的位置调整余量，可兼容市面上多数主流轻型拖车杠的安装尺寸，无需额外打孔改装即可完成装配。枢轴眼结构位于支架与挂接主体的衔接位置，可在车辆行驶经过起伏路面、转弯变向时提供小幅度的角度偏转余量，抵消拖挂设备与牵引车之间的相对位移应力，避免刚性连接长期受交变载荷出现金属疲劳断裂的问题，提升复杂路况下的连接耐用性。2-5/16规格的球头挂接端是与拖挂设备牵引座配合的核心部位，该尺寸规格属于大载荷轻型拖挂的通用标准尺寸，可匹配多数合规拖挂设备的牵引锁止机构，挂接后可实现多自由度的角度适配，满足车辆转弯、上下坡、颠簸路段行驶时的角度变化需求，不会出现卡滞、脱挂的风险。装置的锁定结构集成在挂接主体侧面，采用双位锁止销设计，挂接完成后可通过锁止销插入球头与牵引座的配合间隙位置，形成双重锁止防护，即使行驶过程中出现震动也不会出现锁止结构松脱的问题，同时锁止销预留了锁孔位，可额外加装防盗锁具，避免非授权拆卸。整体外形采用流线型包覆设计，外部壳体将内部枢轴、锁止结构完全包覆，可减少行驶过程中泥水、灰尘对内部活动部件的侵蚀，降低日常维护频次，安装后整体突出车辆尾部的长度控制在合理范围内，不会过度影响车辆的离去角，也不会在日常倒车、驻车时造成额外的磕碰风险，整体结构兼顾了连接强度、调节适配性与使用耐用性，可满足总重量在额定载荷范围内的各类轻型拖挂设备的连接需求。
