破碎锤用液压断路器壳体结构设计

该液压断路器壳体主要应用于工程机械领域的液压破碎锤设备中，作为破碎锤核心动力单元的外部承载防护结构，适配矿山开采、建筑拆除、道路修整、土石方作业等高频重载施工场景，是保障破碎锤内部液压元件稳定运行的关键结构件。在实际作业过程中，破碎锤需要持续输出高频冲击载荷，壳体不仅要包裹保护内部的活塞、蓄能器、液压阀组等精密部件，阻挡作业过程中飞溅的碎石、粉尘侵入液压系统造成元件磨损，还要承受冲击作业带来的反向振动载荷、扭转力矩，同时承担前端钎杆组件与后端挖掘机小臂连接结构的力传递作用，其结构强度与安装精度直接决定破碎锤的整体使用寿命与作业可靠性。

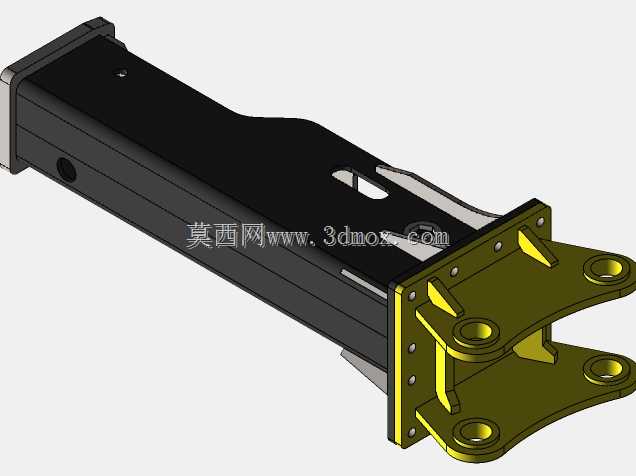

从产品功能特性来看，该壳体采用分体焊接式结构设计，主体为长箱型封闭腔体结构，腔体内部预留了充足的液压元件安装空间，侧壁开设的工艺孔用于液压油路的外接布置与内部装配定位，腔体表面的减重槽在不降低整体结构强度的前提下有效减少了壳体自重，降低了作业端的负载损耗。前端的安装法兰采用加厚板材焊接成型，法兰面分布多组定位螺栓孔，用于固定破碎锤的前端导向套与钎杆限位结构，法兰与主体腔体之间焊接多组三角形加强筋板，能够有效分散冲击作业时的集中应力，避免法兰连接处出现焊缝开裂的问题。后端的双耳式铰接支架采用高强度合金钢板加工而成，铰接孔内预留了衬套安装位，用于与挖掘机小臂的连接销轴配合，铰接面的平行度与孔位同轴度经过设计校核，能够保证破碎锤与主机连接后动作顺畅无卡滞，避免偏载造成的销轴异常磨损。

设计过程中充分考虑了焊接工艺的可行性，主体板材选用高强度低合金结构钢，所有焊缝位置均预留了合理的焊接坡口，针对应力集中的拐角位置做了圆弧过渡处理，减少焊接残余应力带来的结构变形风险。外形尺寸方面，整体长径比适配中型液压破碎锤的安装空间，主体腔体的截面尺寸能够兼容常规排量的液压冲击器组件，后端铰接支架的孔距尺寸匹配20吨级挖掘机小臂的安装标准，安装边界经过干涉校验，确保破碎锤在俯仰、摆动作业过程中不会与挖掘机小臂、铲斗油缸发生运动干涉，同时壳体底部预留的耐磨板安装位，可在后期使用中更换耐磨衬板，降低壳体主体的磨损损耗，延长整体结构的服役周期。
