镂空交织结构训练用复杂球体构件

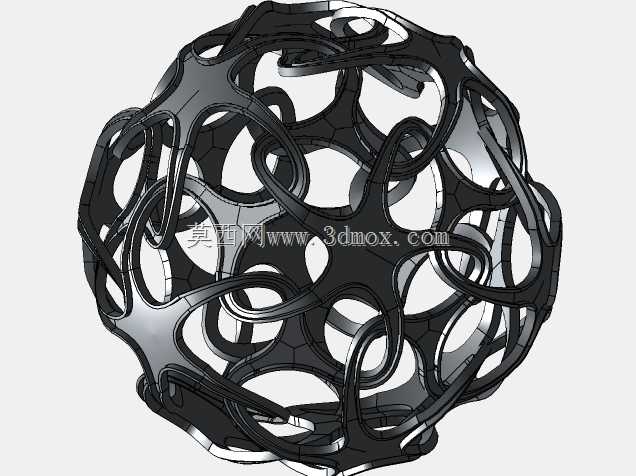

　　在机械结构设计的技能训练体系中，这类复杂镂空球体构件常作为曲面建模、空间拓扑结构设计的实操训练载体，帮助设计人员掌握连续曲面构建、空间曲线搭接、薄壁结构强度校核的核心能力。不同于常规实心回转类球体，该构件采用多组连续弯曲的筋条沿球面空间轨迹交织排布，所有筋条的曲率均沿球面法向连续过渡，不存在生硬的棱角转折，既保证了整体结构的视觉通透感，也让应力传递路径沿筋条走向均匀分布，避免局部应力集中导致的结构失效。

　　从实际应用场景来看，这类交织镂空球体结构可拓展应用于特种过滤装置的支撑骨架、流体管路中的紊流发生元件、艺术装置的承重框架、轻量化防护结构的填充单元等场景。当作为过滤装置支撑骨架时，镂空的间隙可适配不同精度的滤网附着，连续的曲面筋条不会对滤网造成局部穿刺损伤，同时球体的全向对称特性让流体从任意方向流入时都能获得均匀的通流面积，不会出现单侧通流阻力过大的问题。作为紊流发生元件使用时，交织的筋条会对流经的流体产生多方向的剪切扰动，打破流体的层流边界层，提升管路内的热交换效率或者介质混合均匀度，相比传统的叶片式紊流器，该结构没有尖锐的叶片边缘，不会对流体内的纤维类杂质产生勾挂堵塞，长期运行的稳定性更优。

　　设计这类结构时，首先需要确定基础球面的基准直径，所有筋条的中心轨迹线都需贴合该基准球面的偏移曲面，保证最终成型的构件外轮廓保持规整的球形，不会出现局部外凸或内凹的尺寸偏差。筋条的截面采用渐变式设计，在筋条相互交织的节点位置适当加大截面尺寸，提升节点处的连接强度，在筋条的跨中位置适当减小截面厚度，在保证整体结构刚度的前提下尽可能降低构件自重。所有筋条的相交位置都采用圆角过渡处理，过渡圆角的半径与筋条截面宽度保持固定比例，既避免相交处出现应力集中，也让后续的3D打印或者铸造加工过程中不会出现尖角处的材料堆积或缺损问题。

　　从安装边界来看，该球体构件可根据实际使用需求在球面任意位置设计安装接口，由于结构本身具备全向对称性，安装时不需要刻意对准特定方位，降低了现场装配的对位难度。如果作为防护结构填充单元使用，可将多个该类球体按规则阵列排布在防护夹层内，球体之间的接触点会形成多点支撑结构，在受到外部冲击时，冲击能量会沿交织筋条向整个球体扩散，再通过球体之间的接触点传递到相邻构件，相比实心填充材料具备更优的吸能效果，同时整体重量仅为同尺寸实心球体的百分之十五左右，轻量化优势十分明显。

　　在建模训练过程中，完成该结构的搭建需要熟练掌握空间投影曲线、曲面加厚、阵列随形变化、相交实体合并等多个建模操作，每一步的参数设置都会直接影响最终结构的合理性。比如筋条的偏移距离如果设置过大，会导致相邻筋条在交织位置出现重叠干涉，如果偏移距离过小，又会导致筋条跨中位置的刚度过低，受外力时容易出现变形。通过对这类复杂空间结构的反复建模练习，设计人员能够建立起清晰的三维空间拓扑思维，在后续处理其他复杂曲面类零部件设计时，能够更合理地规划曲线走向与结构壁厚，避免出现建模逻辑混乱导致的特征失败或者结构缺陷。

　　这类结构在加工适配性上也具备较好的兼容性，既可以采用金属3D打印直接成型，也可以通过失蜡铸造的方式批量生产，对于小尺寸的塑料材质构件，还可以通过拆分模具的方式进行注塑加工。由于所有筋条的曲面都具备连续的拔模斜度，在设计模具时不需要设置复杂的侧抽芯结构，仅需沿球体的分型面拆分前后模即可完成成型，加工成本相比其他同复杂度的异形结构更低。在进行强度校核时，可对球体施加全向均匀载荷，模拟实际使用中受到的压力或者冲击力，根据应力云图调整筋条的截面尺寸与节点过渡圆角，在满足使用强度要求的前提下进一步优化结构重量，实现性能与成本的平衡。
