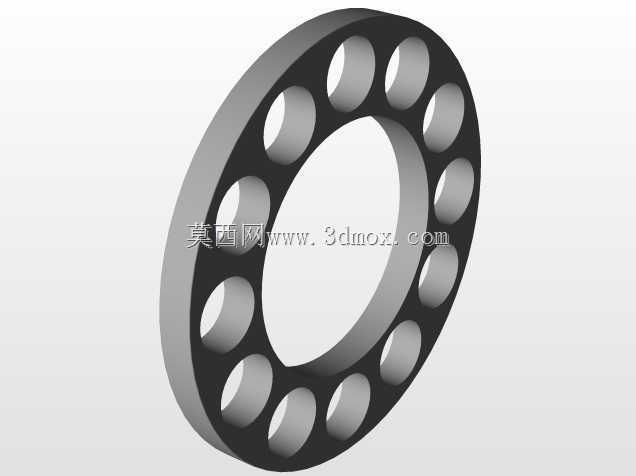

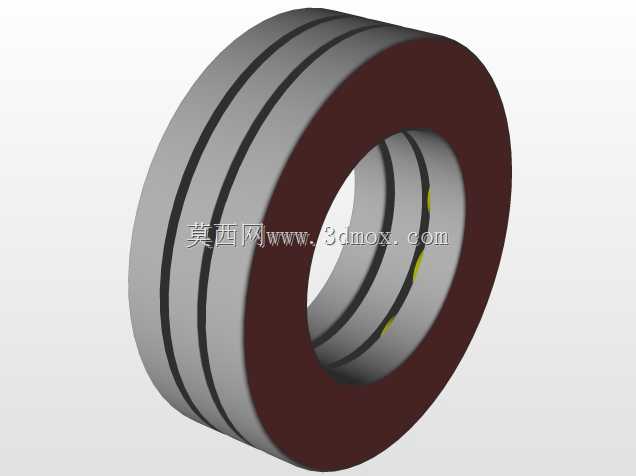

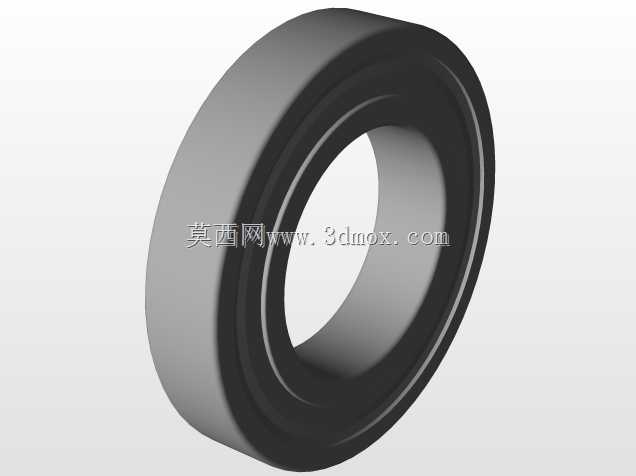

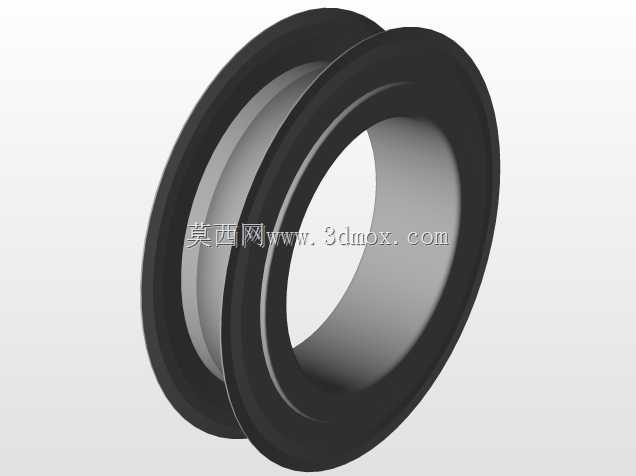

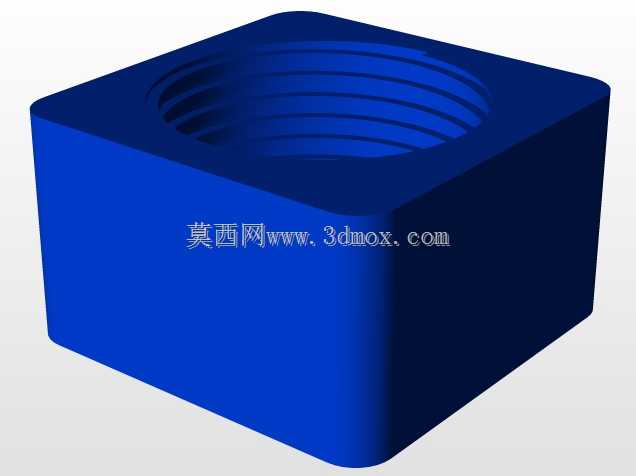

室内与道路管道施工用卧式立式钻孔设备

　　在民用建筑室内管线布设、市政道路非开挖管道穿越作业场景中，钻孔作业的工况差异极大，室内作业受空间边界限制，无法容纳大型长行程钻进设备，道路穿越作业则需要保证钻进轨迹的直线度，避免破坏既有地下管线、路基结构，这套兼顾卧式与立式作业形态的钻孔设备，正是针对两类差异化工况做的结构整合设计。从实际作业逻辑出发，立式作业状态下，设备可直接固定于室内地面、墙面基准面，适配给排水管线、强弱电穿线管、暖通支管的墙面、地面开孔作业，作业时钻头进给方向垂直于安装基准面，可通过调整支撑脚的伸出长度适配不平整的作业基面，避免钻孔过程中设备偏移导致孔位超差。卧式作业状态则主要服务于道路非开挖管道穿越场景，设备可沿路基边沟、作业坑的水平基准面架设，

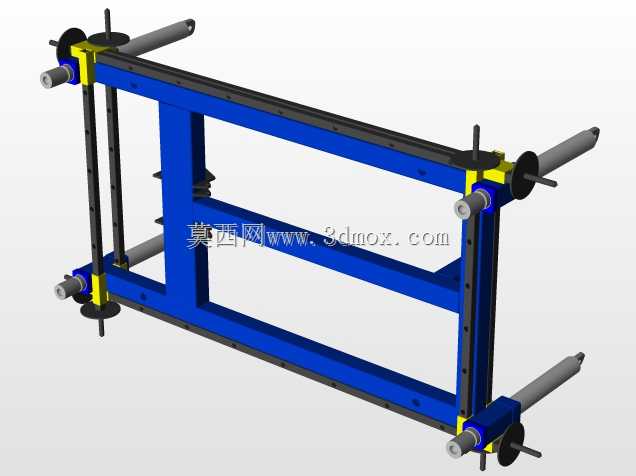

　　钻进方向平行于地面，可完成小口径通信套管、给水支管的非开挖穿越施工，无需大面积开挖路面，大幅降低道路作业对通行的影响。设计阶段首先考虑的是作业形态的快速切换，设备的主机进给单元采用可翻转式铰接结构，无需额外拆解核心传动部件，仅通过锁紧机构的松紧调整，即可在垂直、水平两个作业姿态间快速切换，锁紧点位做了定位销限位，保证每次切换后进给导轨的直线度误差控制在作业允许范围内，避免姿态切换带来的钻进轨迹偏移。设备的底座采用大面接触的防滑结构，立式作业时可通过膨胀螺栓与地面做刚性固定，卧式作业时可通过压块、配重将底座固定在作业坑的硬质基面上，底座的安装边界预留了足够的固定点位空间，即使在狭窄的室内厨卫空间、宽度有限的道路边沟作业坑内，

　　也能完成设备的稳固安装。进给系统采用手动与辅助进给结合的结构，针对室内小口径浅孔作业，可直接通过手轮操作控制进给量，精准控制钻孔深度，避免钻穿过厚破坏另一侧墙面装饰层；针对道路穿越的长距离钻孔作业，可加装辅助进给组件，保持恒定进给压力，降低作业人员的劳动强度，同时减少钻头偏磨的概率。设备的动力单元布局做了重心优化，无论立式还是卧式作业状态，整机重心都落在底座支撑边界以内，即使作业过程中遇到硬质岩层、混凝土内钢筋等负载突变工况，设备也不会出现倾翻风险。针对室内作业的粉尘控制需求，设备的钻头连接位预留了防尘罩安装接口，可接驳工业吸尘器实现钻孔过程的粉尘收集，避免室内作业粉尘扩散污染装修完成面；针对道路穿越作业的泥浆排出需求，

　　卧式作业状态下可在钻杆侧加装导流槽，将钻进过程中带出的泥浆引导至作业坑内的集浆点位，避免泥浆漫流污染路面。设备的外形尺寸做了紧凑化控制，立式作业时整机高度可适配普通住宅2.8米的标准层高，不会出现顶部触顶无法作业的情况；卧式作业时整机宽度可适配宽度0.8米的小型作业坑，无需开挖超宽作业面，减少道路作业的占道范围。钻杆的夹持结构采用快换式设计，可根据作业孔径需求快速更换不同直径的钻头，无需复杂的拆装工具，适配从20mm小口径穿线管到110mm给排水套管的钻孔需求。导向结构采用耐磨导轨配合铜质滑块，长时间作业下的磨损量极小，可长期保持进给精度，减少设备维护频次。在实际作业验证中，这套设备可覆盖室内装修阶段的各类墙面地面钻孔需求，以及市政支路、小区内部道路的小口径管道非开挖穿越需求，相比单独配置立式钻孔设备、卧式定向钻孔设备，大幅降低了施工班组的设备采购成本，也减少了设备转场的运输负担，尤其适合小型施工班组承接零散的管线施工、维修类作业。设备的操作部件布局做了人机工程优化，无论立式还是卧式作业，操作手轮、锁紧手柄都处于作业人员便于操作的位置，无需别扭的俯身、抬手操作，降低长时间作业的疲劳感。所有传动部件都做了安全防护壳覆盖，避免作业过程中衣物、杂物卷入传动结构，提升作业安全性。
