多级泵用内置导流泵碗结构设计

　　在多级离心泵的整机结构中，泵碗是直接决定单级叶轮输出效率、级间流道平顺性的核心过流部件，其结构设计的合理性会直接影响整泵的扬程曲线稳定性、运行振动值以及长期运行的汽蚀耐受能力。不同于普通单级泵的腔体结构，多级泵的每一级叶轮输出的高压流体都需要通过泵碗的导流结构完成动能向压能的转换，同时平顺导入下一级叶轮的入口区域，避免流道突变造成的局部涡流、水力损失增大问题。

　　从实际工程应用场景来看，这类泵碗主要适配节段式多级离心泵，广泛应用于高层楼宇供水、工业循环水增压、矿山井下排水、反渗透高压给水等需要持续输出稳定高扬程的工况，这类工况普遍要求泵组长时间连续运行，过流部件的型线精度直接决定整泵的能耗水平与大修周期。

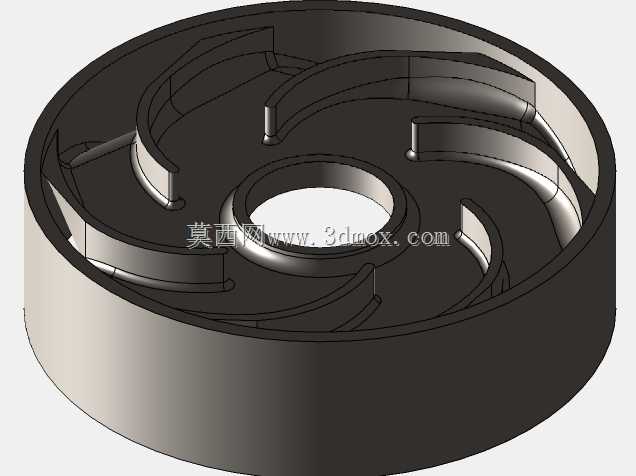

　　该泵碗的整体结构采用筒式基座加内置导流叶片的一体化设计，外圈为等直径圆柱筒壁，作为级间腔体的定位支撑边界，安装时筒壁外圆与泵体中段的内孔采用H7/h6间隙配合，既保证装配时的同轴度定位，又能预留足够的热膨胀间隙，避免运行时温度升高造成的配合面卡涩。筒壁的轴向高度与单级泵段的轴向尺寸完全匹配，两端面分别贴合上级导叶出口与下级叶轮入口的密封端面，端面平面度要求控制在0.02mm以内，防止级间高压流体泄漏造成容积损失。

　　内置的导流叶片采用空间扭曲型线设计，叶片的入口角度严格匹配上级叶轮出口的液流角，避免流体进入导流流道时产生冲击损失；叶片出口段采用逐步收敛的流道设计，将叶轮输出的高速旋转流体逐步整理为轴向流动，同时将流体的动能高效转化为静压能，降低流体进入下一级叶轮时的预旋度，保证下一级叶轮的入流条件稳定。叶片与中心轮毂、外圈筒壁采用圆角过渡连接，过渡圆角半径根据流道内的流速分布做差异化设计，流速较高的叶片前缘区域圆角半径稍大，降低局部低压区的产生概率，提升部件的抗汽蚀性能；叶片尾缘区域圆角适当收窄，减少尾流涡旋的产生，降低流道内的水力脉动。

　　中心位置的通孔为叶轮轴的穿过区域，孔的内径与轴套外圆保留均匀的环形间隙，间隙值控制在0.3-0.5mm，既避免运行时轴的跳动与泵碗发生摩擦，又能配合间隙两端的压差形成一定的节流效果，减少高压流体向低压侧的泄漏。中心轮毂的端面做了倒角处理，装配时可以引导轴套顺利穿入，降低装配难度。

　　在设计过程中，首先需要根据单级叶轮的设计流量、比转速确定导流叶片的数量，该结构采用6片扭曲导流叶片，在保证流道过流面积充足的前提下，避免叶片数量过多造成的摩擦损失增大，同时也不会因为叶片数量过少导致流道扩散角过大产生脱流。叶片的型线设计全程遵循等速度矩原则，保证流体在导流流道内流动时的速度变化平缓，避免局部加速或者减速造成的水力损失。建模过程中需要对每一片叶片的进出口角度做逐点校核，确保与叶轮出口、下一级叶轮入口的流场参数匹配，同时对所有流道表面做连续曲率检查，避免出现局部曲率突变造成的应力集中或者流场畸变。

　　从安装边界来看，该泵碗的外圈筒壁上不需要额外设置定位销孔，依靠筒壁与泵体内孔的配合以及两端面的压紧力即可完成周向与轴向定位，装配时按照级间顺序依次叠装，配合拉紧螺栓的预紧力即可实现所有泵段的密封固定。这种结构设计的优势在于装配工艺简单，后期检修拆解时不需要额外拆卸定位部件，直接逐段取出即可完成过流部件的检查与更换。

　　实际运行过程中，泵碗需要承受单级叶轮输出的高压流体压力，同时长期承受流体的冲蚀作用，因此结构设计时在叶片与筒壁、轮毂的连接位置做了壁厚加强，避免长期运行后叶片根部出现疲劳裂纹。流道表面的粗糙度要求控制在Ra3.2以下，减少流体与壁面的摩擦阻力，提升过流效率。对于输送含少量固体颗粒的工况，还可以在该结构基础上对叶片前缘做硬化处理，提升部件的耐磨寿命，但基础结构的流道型线不需要做调整，仅需要调整表面处理工艺即可适配不同的输送介质需求。

　　在三维建模过程中，需要重点保证所有导流叶片的型面一致性，采用阵列特征完成叶片建模后，需要对每一个流道的过流断面面积做逐段检查，确保各个流道的过流面积偏差控制在2%以内，避免因为流道不对称造成的径向力不平衡，导致泵组运行时振动值超标。同时需要注意中心孔与外圆筒壁的同轴度要求，建模时全程以中心轴线为基准做特征定位，保证装配后与叶轮轴的同轴度，避免出现偏心造成的动静部件摩擦问题。
