内燃机活塞热分析结构三维设计

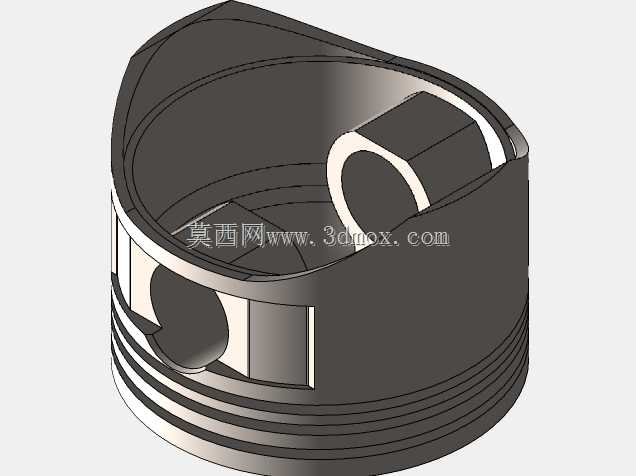

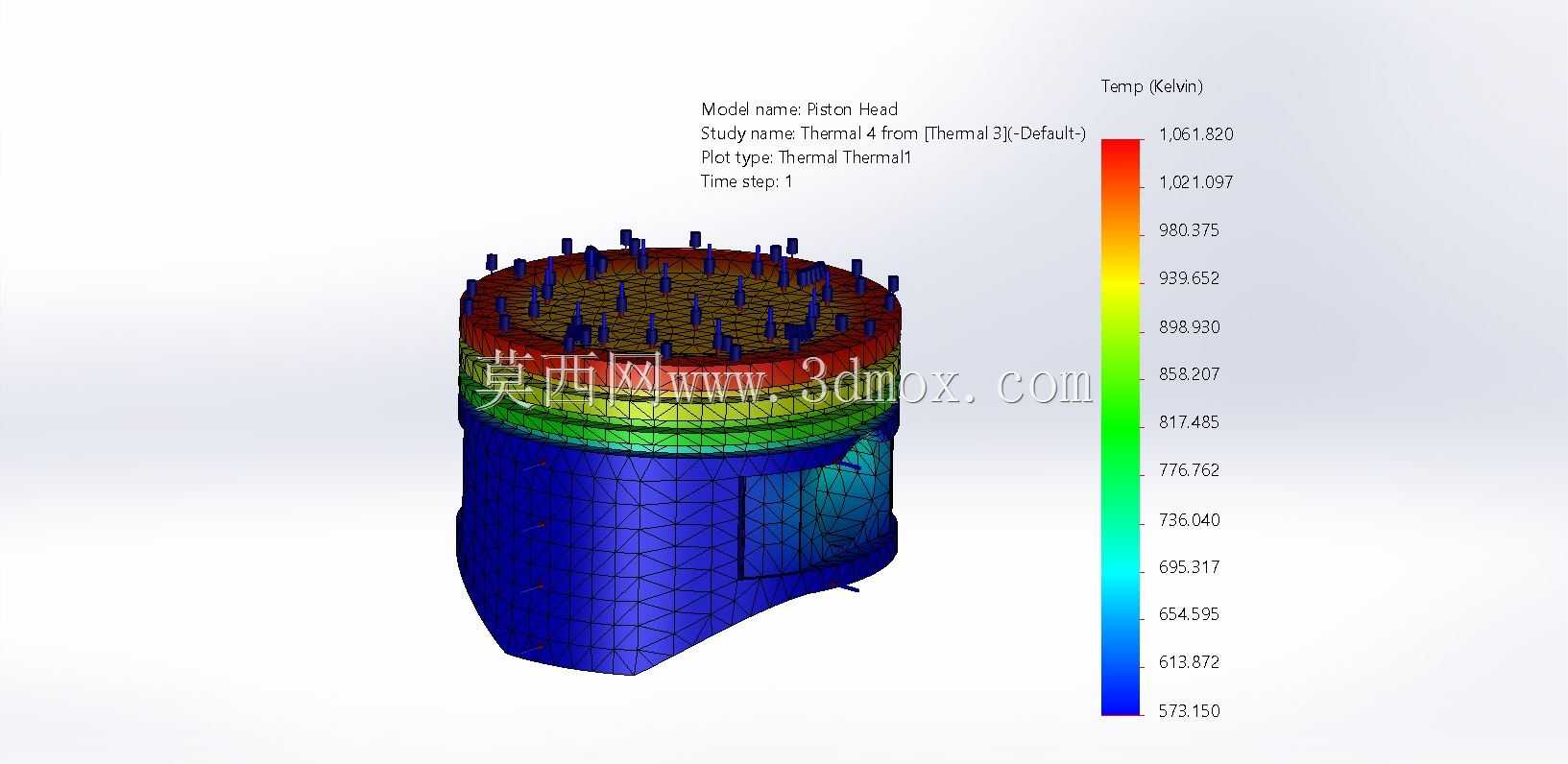

活塞作为内燃机核心往复运动部件，直接承接燃烧室高温高压燃气的作用力，将燃气爆发压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，是发动机动力转换流程中不可或缺的关键构件，广泛应用于车用汽油机、柴油机、通用小型动力机械、工程机械动力单元等各类内燃动力场景中。该活塞模型针对热负荷工况做了专项结构适配，整体采用圆柱裙部搭配顶部凹腔的经典结构设计，顶部凹腔可配合气缸盖、气门形成合理的燃烧室形状，优化油气混合与燃烧效率，同时顶部边缘预留了环槽安装位，可依次装配气环与油环，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。活塞销座采用对称式凸台加强结构，可分散活塞销传递的交变冲击载荷，避免销座位置在高频往复运动中出现应力集中开裂的问题，裙部型线经过热变形适配设计，常温下预留了合理的热膨胀间隙，确保发动机达到工作温度后，裙部与气缸壁之间能保持均匀合适的配合间隙，既不会因间隙过大出现敲缸异响，也不会因间隙过小导致活塞卡滞拉缸。在热分析维度的设计考量上，活塞不同区域的壁厚做了差异化处理，顶部直接接触高温燃气的区域适当增加壁厚以提升热容量与结构强度，同时在环槽区域设置了合理的热传导路径，可将顶部吸收的热量通过活塞环快速传递到气缸壁，再经由冷却系统带走热量，避免活塞顶部温度过高导致材料强度下降、积碳加剧甚至出现烧蚀故障。安装边界方面，活塞外径与气缸内径采用基孔制间隙配合，活塞销孔与活塞销采用过渡配合，整体轴向尺寸需匹配发动机燃烧室压缩比设计要求，确保活塞运行到上止点时，燃烧室容积符合设计标定值，活塞销座的间距需适配连杆小头的宽度，保证连杆摆动过程中不会与活塞内壁发生运动干涉，裙部长度经过优化，可在活塞往复运动全程保持足够的导向支撑面积，降低活塞对气缸壁的侧压力，减少摩擦磨损，提升整机运行的可靠性与使用寿命。
