定制碳纤维锥齿轮箱密封护罩结构设计

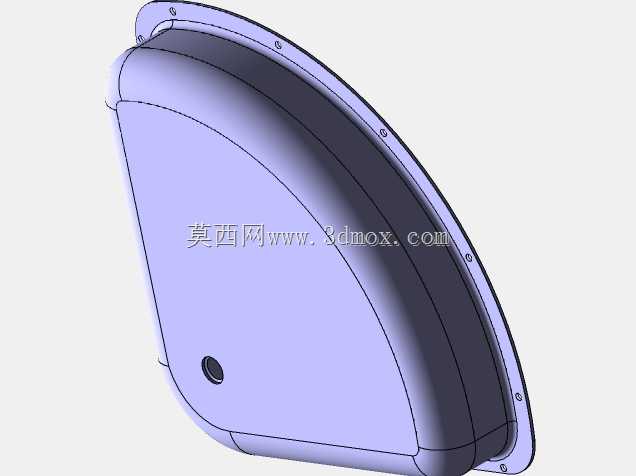

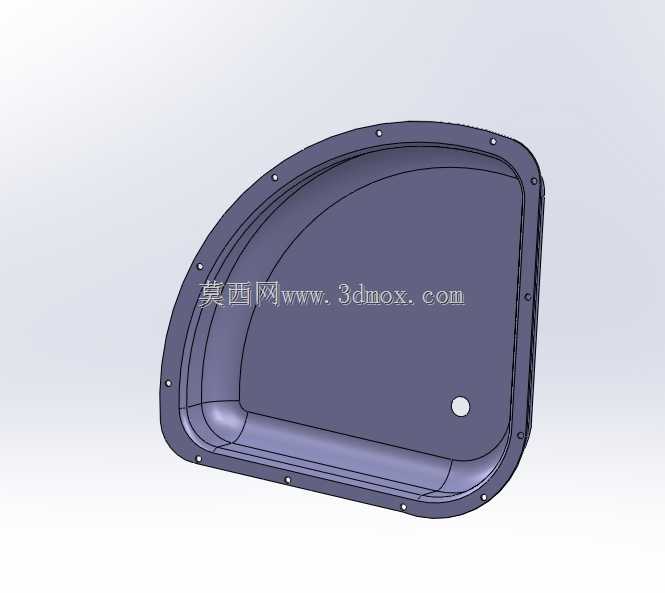

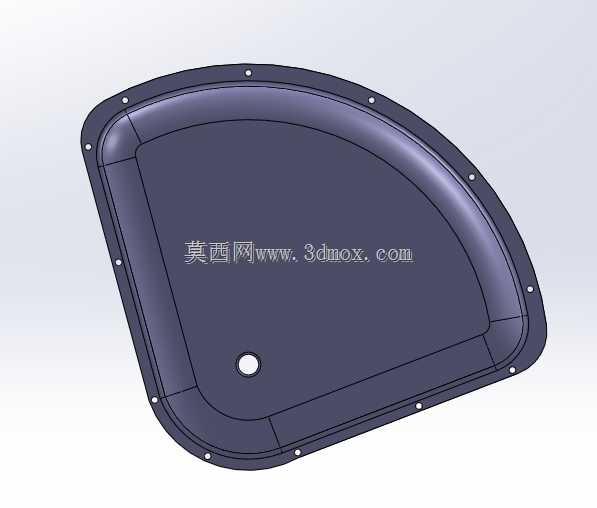

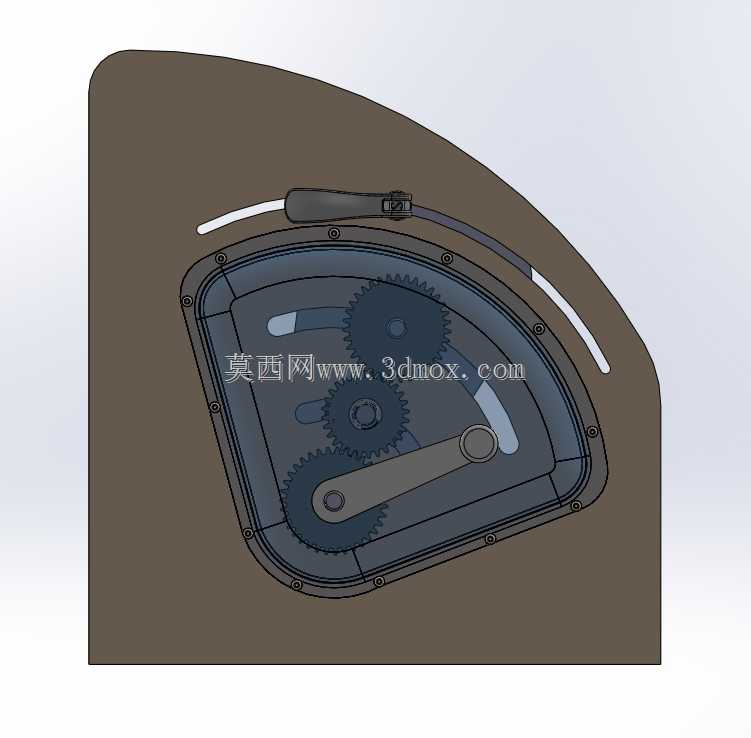

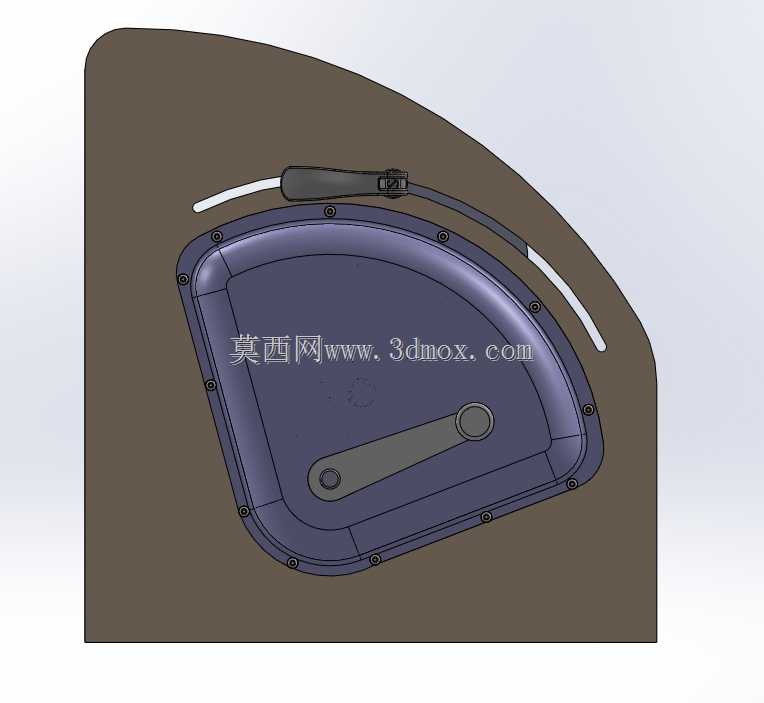

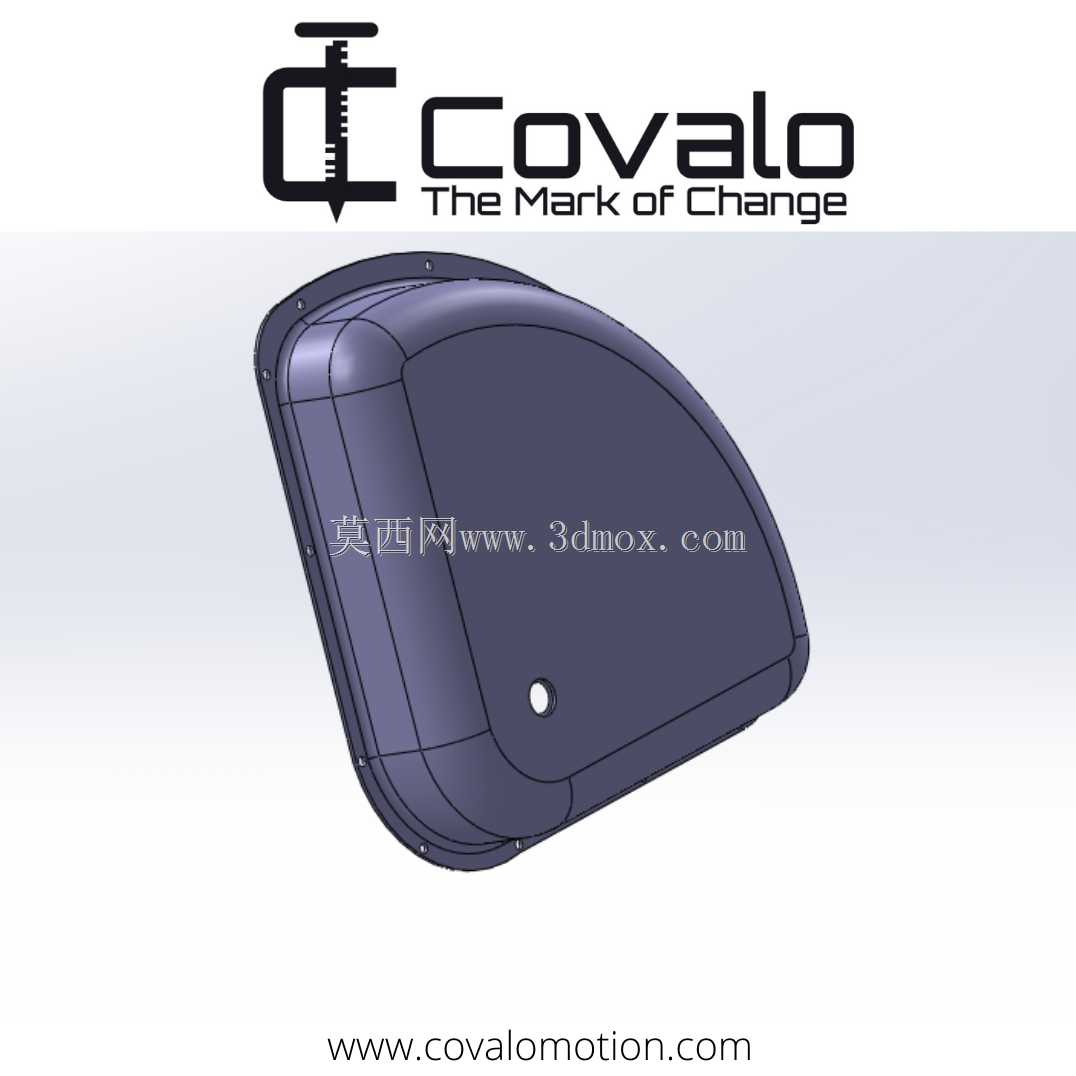

这款碳纤维锥齿轮箱护罩，主要应用于搭载三齿轮传动系统的滚柱机构设备中，这类滚柱机构常被集成在精密输送设备、小型自动化作业单元以及定制化专用机械的传动端，负责在连续作业过程中传递扭矩、完成指定的运动轨迹输出，而齿轮传动副作为动力传递的核心部件，长期暴露在作业环境中会面临粉尘侵入、润滑脂飞溅流失、外力磕碰损伤等问题，直接影响传动精度与设备使用寿命，这款护罩正是为解决这类防护需求而设计的。在实际使用场景中，该护罩完全包覆锥齿轮传动副的外露啮合区域，一方面可以阻隔生产车间内的金属碎屑、浮尘、加工冷却液等杂质进入齿轮啮合面，避免硬质颗粒造成齿面磨粒磨损，维持齿轮传动的平稳性与传动精度；另一方面可以将齿轮运转过程中飞溅的润滑脂封闭在护罩内部，减少润滑介质的无谓损耗，延长齿轮副的维护周期，同时避免润滑脂飞溅污染周边的工件或作业环境。除此之外，护罩采用碳纤维材质打造，相比传统的金属冲压护罩或者注塑护罩，在同等结构强度下重量可降低60%以上，不会给传动机构增加额外的负载负担，契合高速传动部件的轻量化设计需求，同时碳纤维材质本身具备优异的抗冲击性能与耐腐蚀性，能够应对常规的外力磕碰以及车间内常见的油污、弱腐蚀介质侵蚀，长期使用不会出现锈蚀、变形开裂等问题。在设计思路上，这款护罩完全匹配锥齿轮箱的安装轮廓，整体采用流线型的曲面造型，贴合齿轮组的回转运动轨迹，在保证完全包覆啮合区域的前提下尽可能压缩护罩的外部轮廓尺寸，避免与周边的传动部件、机架结构产生运动干涉；护罩边缘设置了均匀分布的安装孔位，可通过紧固件直接固定在齿轮箱的箱体端面，安装贴合面做了平整化处理，配合密封垫可以实现良好的密封效果，护罩侧面预留的小孔位可作为润滑脂加注口或者状态观察孔的对位结构，无需拆卸护罩即可完成日常的润滑维护与齿轮状态检查。在安装边界设计上，护罩的内轮廓与齿轮齿顶圆之间预留了足够的安全间隙，不会在齿轮高速运转时产生摩擦剐蹭，外轮廓的最大尺寸严格适配对应型号滚柱机构的安装空间，安装孔的孔位间距、孔径大小完全匹配齿轮箱箱体的预设安装位，无需对原有设备进行二次加工即可完成快速装配替换，兼顾了防护性能、轻量化需求与装配便利性。
