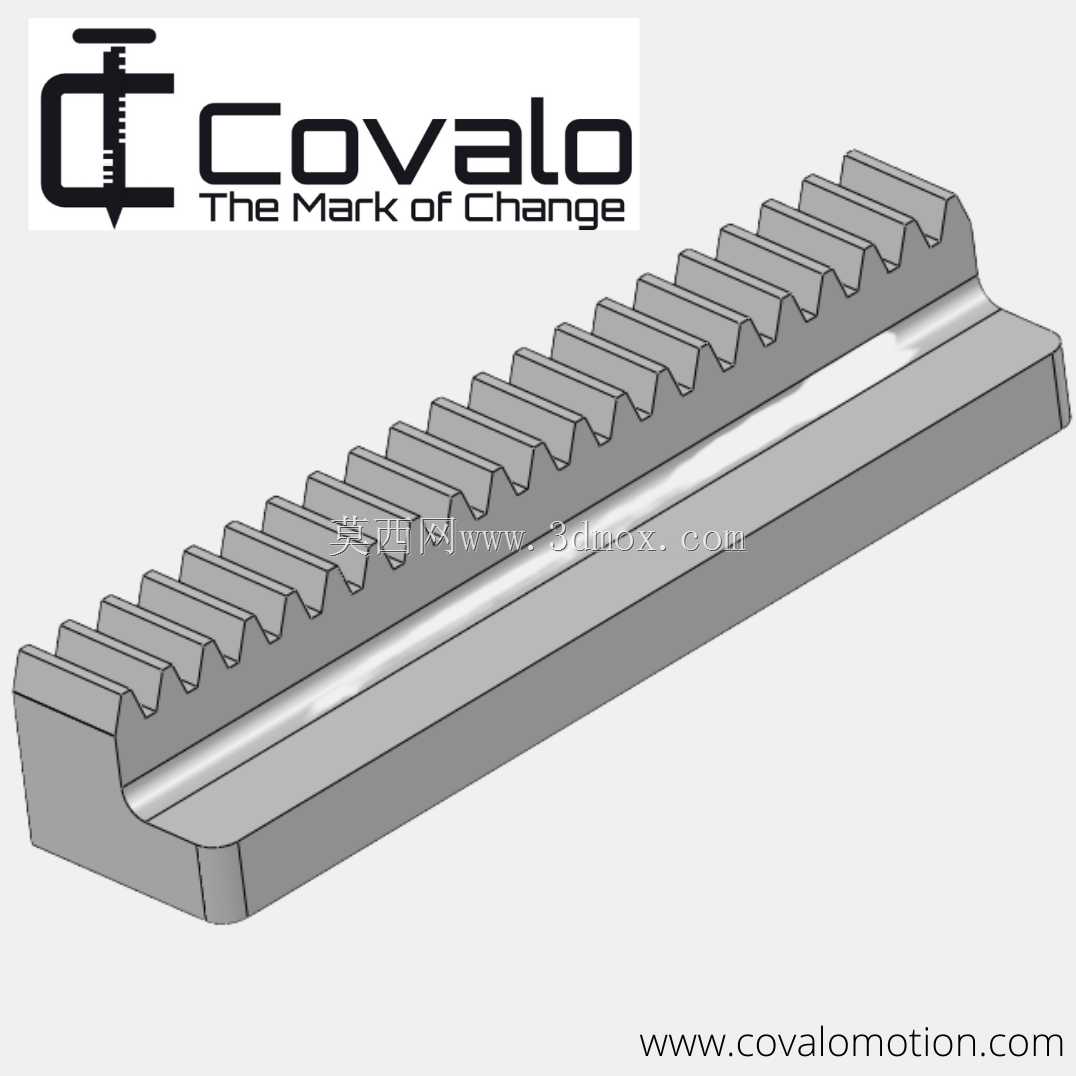

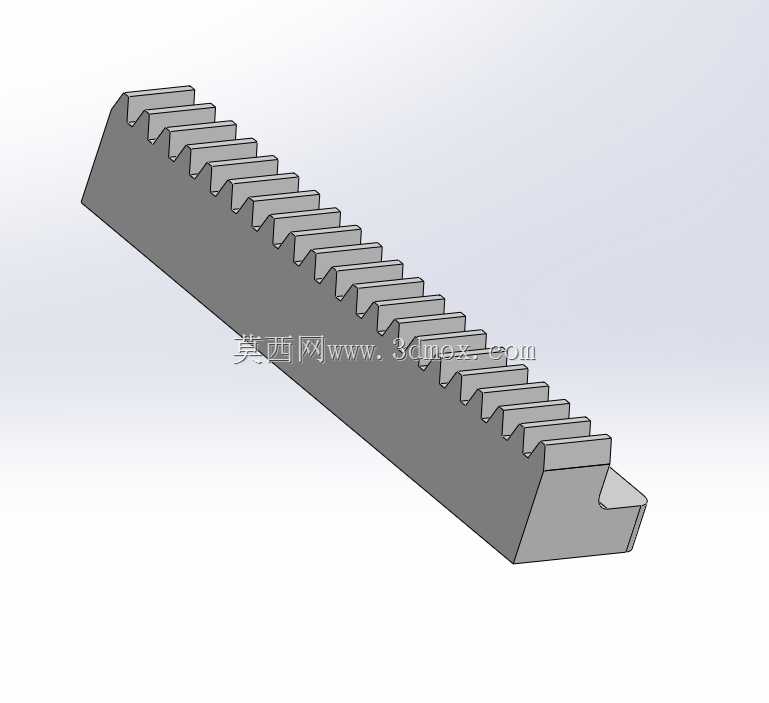

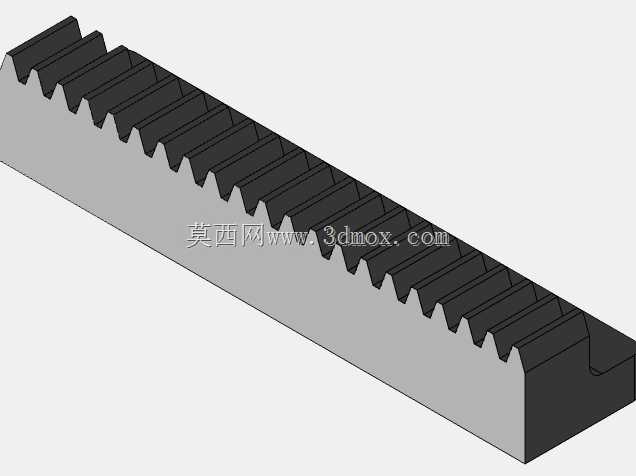

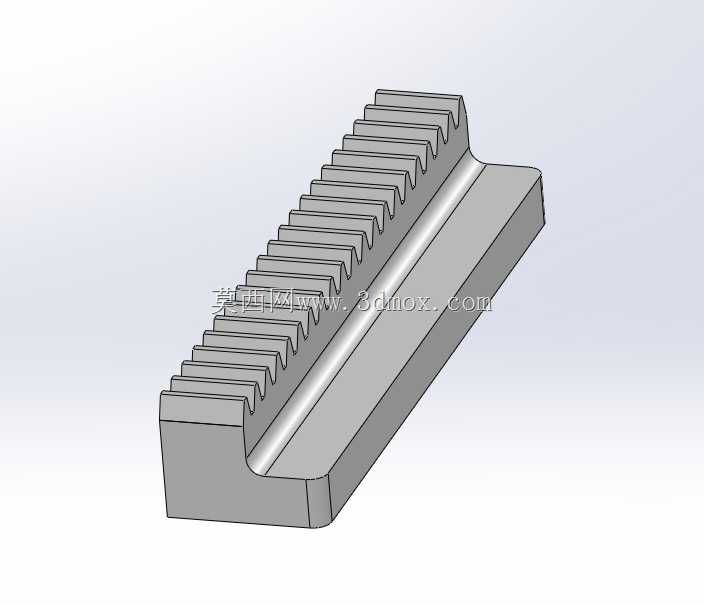

DP16PA20齿齿条插架结构设计

这款带安装槽的20齿齿条插架，在轻载直线传动场景中适配性极强，常见于小型自动化送料机构、工位滑动调节模组、检测设备的直线位移单元里，区别于标准光轴搭配直线轴承的导向传动结构，它能同时承担传动受力与安装基准的双重作用，省去额外搭建安装支座的工序。从结构设计逻辑来看，齿条部分采用DP16PA的齿形参数，齿廓做了均匀的过渡倒角，既避免啮合过程中出现齿顶卡滞，也能减少长期往复运动下的齿面磨损，齿距公差控制在适配常规啮合齿轮的精度区间，能满足每分钟30次以内往复传动的工况需求，不会出现传动卡顿、回程间隙过大的问题。主体的U型槽结构是核心设计亮点，槽体内壁做了平直度处理，既可以作为滑动导向面配合外置的滑块使用，也能直接容纳线缆、小型气管走形，让设备布线更规整，避免传动过程中管线剐蹭齿面。安装层面，结构预留了充足的自定义改造空间，除了端面的固定位，底部和侧面都支持按需开孔，不管是采用沉头螺丝锁附在铝型材机架上，还是搭配侧装压块做无孔压紧固定，都能保证安装后的刚性，不会因为长期传动受力出现松动偏移。在尺寸边界上，齿条段的有效啮合长度覆盖21个齿位，能满足短行程直线传动的位移需求，U型槽的壁厚做了均匀加厚处理，在承受径向啮合力的时候不会出现槽体变形，整体结构没有冗余的设计部分，所有几何特征都服务于传动与安装的实际需求，建模过程中齿形特征做了参数化关联，后续如果需要调整齿条长度、齿距参数，只需要修改对应参数就能快速生成新的结构，不需要重新绘制齿廓，能大幅缩短同系列产品的设计周期。实际装配时要注意，啮合齿轮的中心高需要和齿条基准面匹配，侧隙控制在0.1到0.2毫米之间，既能保证传动顺畅，也能避免反向传动时的空程误差，侧面开孔固定时要注意孔位不能穿透齿根位置，避免削弱齿条的结构强度，底部安装时建议在结合面添加0.05毫米的调整垫片，方便后期调试啮合间隙。
