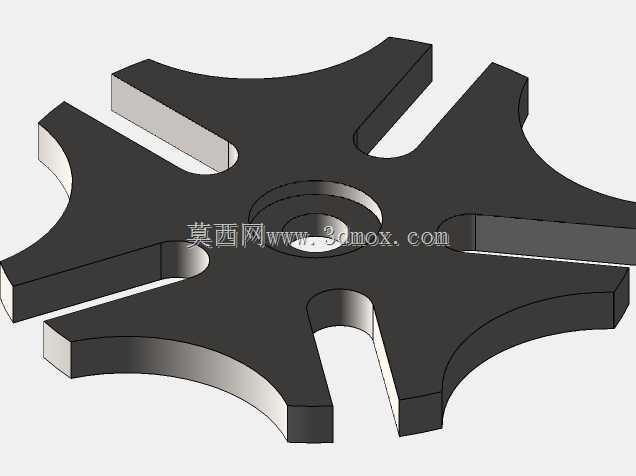

间歇分度用槽轮式齿轮锁止构件

该构件属于间歇分度传动系统中的核心配合零件，主要应用于需要实现固定工位转位、间歇送进的自动化作业场景，常见于多工位装配台、回转式上料机构、步进输送设备、轻工包装机械的转位单元中，承担分度过程中的位置锁止与定角度传动功能，可配合主动拨盘实现预设角度的间歇转动，在非转位阶段能够稳定锁止输出轴位置，避免工位偏移影响加工或装配精度。从功能特性来看，该构件区别于连续啮合的常规传动齿轮，采用了带弧形锁止面与径向槽结合的特殊轮廓，当主动拨盘的圆销未进入径向槽时，构件外圆的内凹锁止弧会与拨盘的外凸锁止弧贴合，此时构件被完全锁止无法转动，可保持工位的静止定位状态；当圆销进入径向槽时，锁止弧脱开，构件随圆销的驱动完成固定角度的转位，转位结束后再次进入锁止状态，实现“静止-转位-静止”的间歇运动循环，转位过程无冲击、定位精度稳定，可适配中低速间歇传动的工况需求。在设计思路上，该构件的径向槽数量对应单次转位的分度数，本次设计的六槽结构可实现单次60度的定角度转位，锁止弧的轮廓半径与主动拨盘的锁止弧半径完全匹配，保证锁止阶段无间隙窜动；中心设置的阶梯安装孔可适配不同直径的输出转轴，孔位的同轴度公差控制在IT7级范围内，避免安装后出现转动偏心导致的传动卡顿；轮槽与锁止面的衔接处做了微小圆角过渡，减少应力集中的同时降低转位起始与结束阶段的刚性冲击，延长构件的使用寿命。从安装边界来看，该构件为扁平盘类结构，整体厚度均匀，外轮廓的最大回转半径需匹配安装腔体内的避让空间，安装时需保证构件端面与拨盘端面的平行度误差不超过0.02mm，圆销进入轮槽的啮合深度需达到槽深的三分之二以上，避免传动过程中出现脱销故障；中心孔与输出轴采用过渡配合，通过键连接传递扭矩，安装后需手动盘车测试转位与锁止动作的顺畅度，确认无卡滞、无窜动后再投入整机运行。该构件结构简单紧凑，无需额外的定位锁止机构即可完成分度与定位的双重功能，能够有效简化间歇传动机构的整体结构，降低设备的制造成本与维护难度，适合在中低负载、固定分度数的间歇传动场景中使用。
