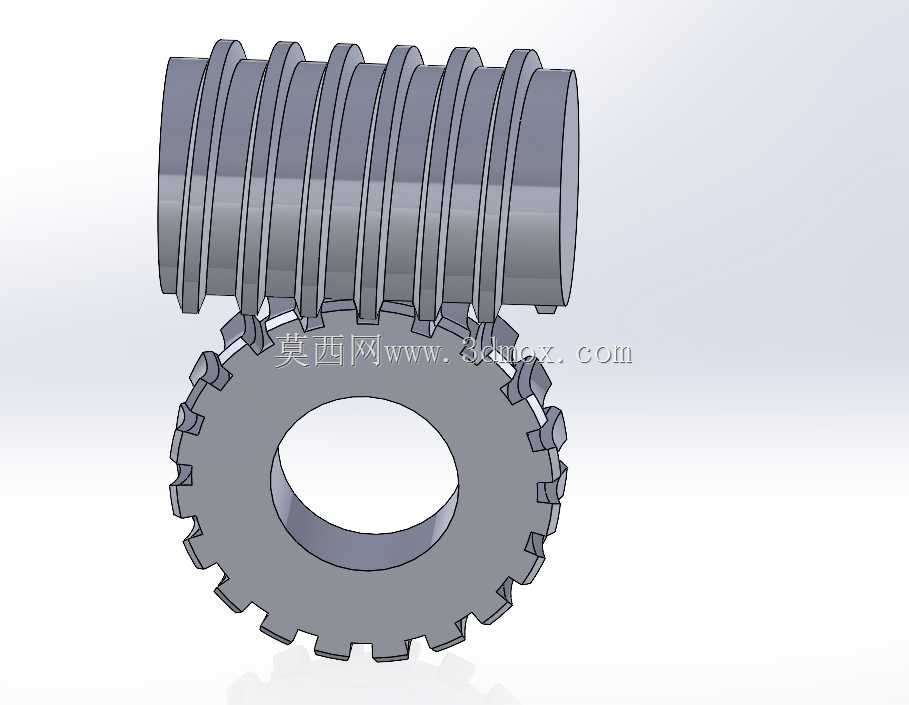

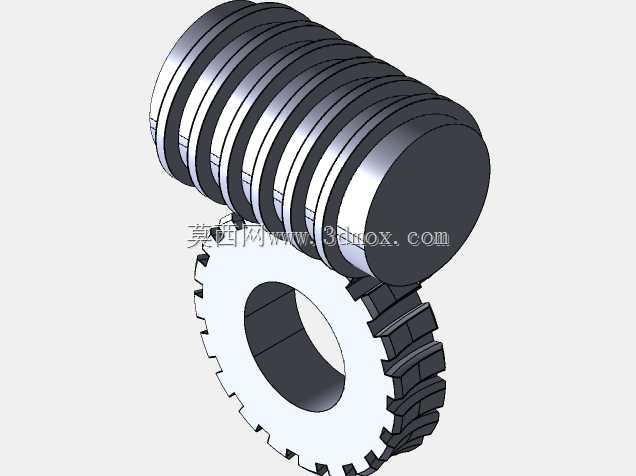

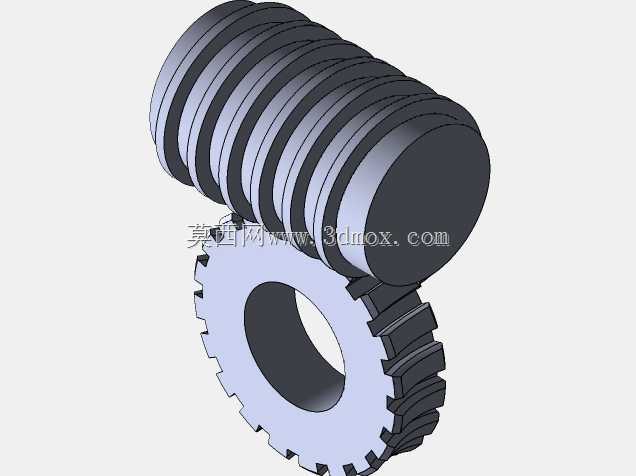

渐开线蜗轮蜗杆啮合传动结构设计

渐开线蜗轮蜗杆传动结构是机械传动领域中实现空间交错轴动力传递的核心部件，常见的轴交角为90度，广泛应用在需要大传动比、低运行噪音、反向自锁需求的各类工业设备场景中，比如轻工输送设备的减速单元、小型起重设备的动力输出端、自动化生产线的分度机构、食品包装机械的传动模组、舞台升降设备的驱动结构等场景，都能见到这类传动结构的身影。和普通圆柱齿轮传动相比，蜗轮蜗杆结构能够在单级传动下实现较大的传动比，整体结构紧凑，占用的安装空间远小于同传动比的多级圆柱齿轮组，同时啮合过程中轮齿是渐进式接触滑动，运行过程中的冲击和噪音远低于直齿轮传动，当蜗杆导程角小于啮合轮齿间的当量摩擦角时，整套结构还具备反向自锁特性，能够避免负载端反向带动动力端转动，大幅提升起重、升降类设备的运行安全性。这套渐开线蜗轮蜗杆的设计过程中，首先围绕交错轴传动的啮合原理做参数匹配，蜗杆部分采用渐开线齿形设计，齿面的加工工艺适配性更强，能够通过滚削、磨削工艺实现高精度加工，保证齿面的粗糙度和形位公差满足长期啮合运行的要求；蜗轮部分的齿形根据蜗杆的齿面参数做共轭匹配设计，保证啮合过程中同时接触的轮齿对数更多，载荷能够均匀分布在多个啮合齿面上，提升整套结构的承载能力，避免单齿受力过大出现崩齿、过度磨损的问题。从安装边界来看，蜗杆为圆柱轴类结构，两端预留了轴承安装的轴颈位置，能够直接适配标准深沟球轴承或者角接触轴承完成径向和轴向定位，轴端可根据安装需求设计键槽结构，和动力端的电机、联轴器直接连接；蜗轮为盘状带中心孔结构，中心孔可适配传动轴的安装，轮毂位置预留了键连接的空间，能够和输出轴实现周向固定，蜗轮的外径、齿宽参数和蜗杆的中心距严格匹配，安装时只需要保证两轴的中心距精度、轴交角精度，就能够实现顺畅的啮合传动，不需要额外做复杂的调整。在实际使用过程中，这类传动结构通常搭配润滑脂或者润滑油做齿面润滑，能够有效降低齿面滑动摩擦带来的磨损，延长部件的使用寿命，同时因为结构本身的自锁特性，在很多不需要额外配置制动装置的场景下，就能够实现负载位置的保持，简化整套设备的结构设计，降低设备的整体制造成本。设计过程中还充分考虑了齿面的滑动摩擦特性，对齿顶高、齿根高、侧隙参数做了优化，既保证传动过程中不会出现卡滞、干涉的问题，又能够控制回程间隙在合理范围内，满足多数普通工业传动场景的精度要求，不需要额外做高精度的定制加工就能够适配多数通用设备的传动需求。
