侧装式水平伸缩长行程直线驱动构件

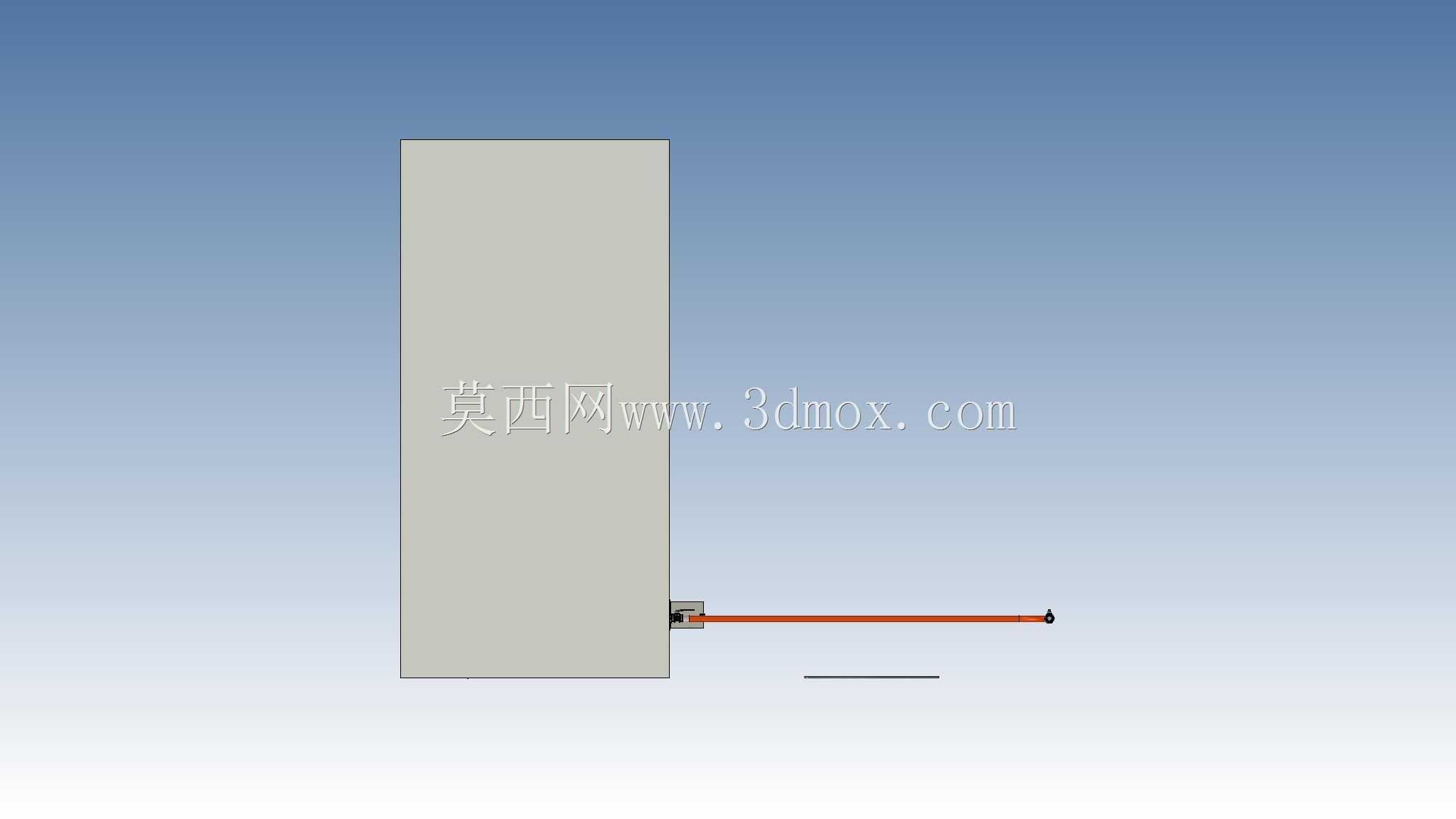

该构件属于直线往复运动类机械执行部件，主要应用在需要小空间内实现长距离水平推送、牵拉作业的工业场景中，常见于小型自动化生产线的工件移位工位、仓储设备的货叉伸缩机构、专用设备的舱门启闭驱动单元，也可适配在工装夹具的远距离夹紧、检测设备的探头进给等场景，能够在不占用过多纵向安装空间的前提下，完成指定行程范围内的直线动作输出。从实际用途来看，该构件可独立作为直线执行单元使用，也可搭配外部动力源、导向组件组成完整的直线运动模组，替代传统的气缸、电缸在安装空间受限的场景下完成作业，其侧装固定的结构形式，可直接贴合在立式安装基座的侧壁上，不需要在基座端面预留安装空间，大幅降低了配套设备的整体布局难度，尤其适合安装面为竖直立面、作业方向为水平向外的工位使用。从功能特性来看，该构件的伸缩臂采用细长杆式结构，伸出后可覆盖较长的作业距离，收回状态下整体可完全收纳至固定基座的侧方位置，不会额外占用基座前方的操作空间；固定基座为立式矩形块结构，内部预留了动力组件、传动组件的安装腔体，侧壁设置的连接位可直接与伸缩臂的传动端配合，保证动力传递的稳定性；伸缩臂末端设置有标准连接点位，可根据实际作业需求加装推块、挂钩、夹具等不同的执行端头，适配不同的作业需求。在设计思路上，该构件优先考虑了安装空间的适配性，将固定基座设计为薄型立式结构，尽可能压缩基座的厚度尺寸，同时将伸缩臂的收纳行程完全匹配基座的高度范围，保证收回状态下伸缩臂不会超出基座的轮廓边界；传动路径采用直线式布局，减少了中间传动环节的动力损耗，同时在伸缩臂与基座的连接位置设置了导向限位结构，避免长行程伸缩过程中出现臂体下垂、晃动的问题，保证运动过程的平稳性。从外形尺寸与安装边界来看，固定基座的立面为规整矩形，安装孔位集中在基座与安装面贴合的侧壁上，安装时仅需要在立式安装面上对应位置加工固定孔即可完成装配，不需要额外的支撑结构；伸缩臂的截面尺寸统一，伸出过程中不会与周边结构产生干涉，其最大伸出长度可覆盖基座宽度数倍的距离，收回后整体的外伸尺寸极小，能够满足紧凑空间内的长行程作业需求，同时构件整体的重心靠近安装立面位置，安装后不会产生过大的偏载力矩，降低了对安装面结构强度的要求。
