双立板滑槽式轴承支撑座结构设计

项目分类:轴承座 发布时间:2021-05-01 ID:149868
  • 双立板滑槽式轴承支撑座结构设计
  • 双立板滑槽式轴承支撑座结构设计
  • 双立板滑槽式轴承支撑座结构设计

这款双立板滑槽式轴承支撑座,是工业传动系统中承担径向与轴向载荷承载、转轴定位约束的核心基础零部件,广泛应用于轻工输送线、小型机床进给机构、农业加工设备、自动化分拣传动单元等场景中,作为旋转轴系的末端或中间支撑载体,保障转轴运转过程中的同轴度稳定性,降低轴系运行的振动幅度,避免转轴因悬臂受力产生挠曲变形,延长配套轴承与转轴的实际使用寿命。

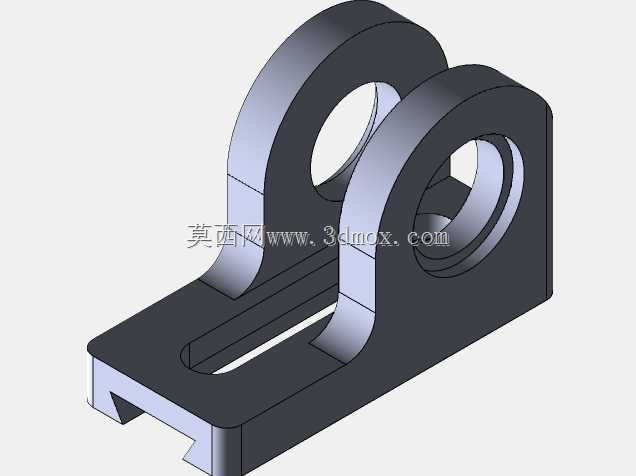

从实际功能特性来看,该支撑座采用对称双立板结构设计,两块平行的立式支撑板上开设同轴的轴承安装通孔,孔位边缘做了倒角导向处理,方便滚动轴承的压装定位,双板支撑的结构相比单立板结构,能将轴承承受的径向载荷均匀分散到两块立板上,大幅提升支撑结构的抗倾覆能力,即使在轴系存在小幅偏载的工况下,也能保持轴承外圈的固定姿态,避免轴承出现偏磨、跑外圈等常见故障。底座部分采用带T型滑槽的一体式结构,滑槽沿支撑座的长度方向通长开设,安装时无需在安装基准面加工对应位置的螺纹孔,可通过配套T型螺栓灵活调整支撑座在设备机架上的轴向安装位置,适配不同轴系长度的安装需求,调整到位后锁紧螺栓即可完成固定,大幅降低现场安装调试的难度,也方便后期设备维护时的轴系间隙调整。

设计过程中,工程师充分考量了铸造与机加工的工艺可行性,立板与底座的连接处采用大圆弧过渡结构,既消除了结构应力集中点,避免长期受载后连接处出现疲劳裂纹,也符合铸造工艺的拔模要求,减少铸造缺陷的产生。轴承安装孔的同轴度、端面与孔轴线的垂直度均按照通用机械零部件的公差要求设计,保障轴承压装后不会出现卡滞、运转阻力过大的问题。底座的安装接触面做了平面度处理,保障安装后支撑座与基准面贴合紧密,不会因安装面不平导致立板倾斜。

从安装边界来看,该支撑座的底座宽度适配常规工业铝型材与钢板机架的安装尺寸,滑槽宽度适配市面通用规格的T型螺栓,双立板的间距适配常用宽度系列的深沟球轴承、角接触轴承安装,轴承安装孔的直径覆盖常规中小功率传动的转轴配套轴承尺寸,整体结构紧凑,占用安装空间小,在满足承载强度要求的前提下尽可能缩减了整体重量,既可以用于全新设备的轴系设计,也可以作为老旧设备传动部分维修替换的备件使用,适配性较强。在实际使用中,该支撑座可配合脂润滑或油润滑的密封轴承使用,底座的滑槽结构也允许在一定范围内补偿轴系加工、安装过程中产生的位置误差,降低整套传动系统的加工精度要求,控制设备整体制造成本。
