悬挂式重型轴支撑轴承座结构设计

该支撑结构主要应用于重载工业传动场景，针对高扭矩、低速或中速运转的重型悬挂式轴系提供稳定的径向支撑，常见于矿山输送设备、重型冶金辊道、大型农机传动组、港口起重设备的传动轴系布置中，适配轴系悬挂安装、基座固定的布局需求，能够在轴系承受大径向载荷、存在小幅运转振动的工况下，保持轴的回转中心稳定，避免轴系运转过程中出现挠曲变形、偏心磨损的问题。

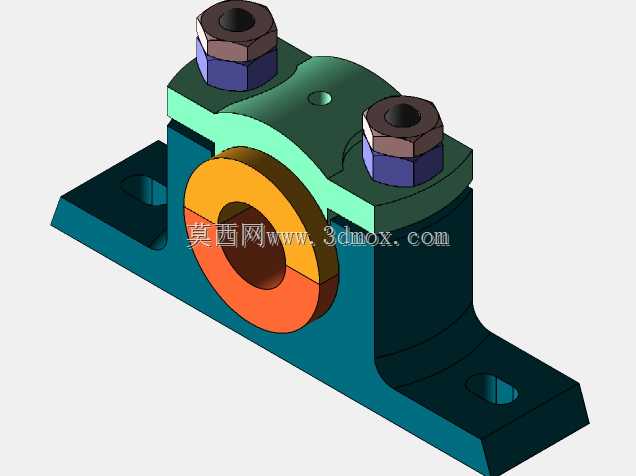

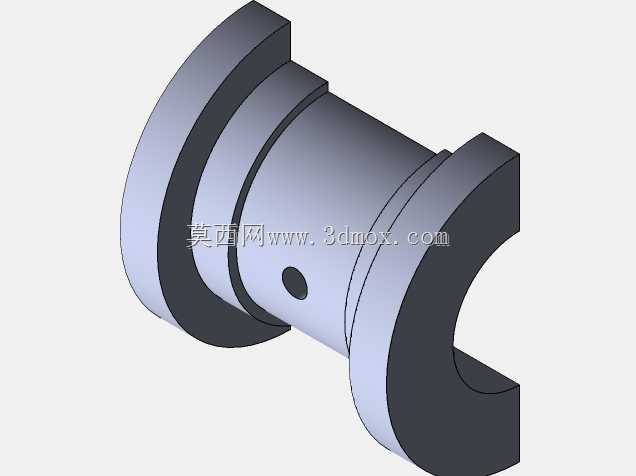

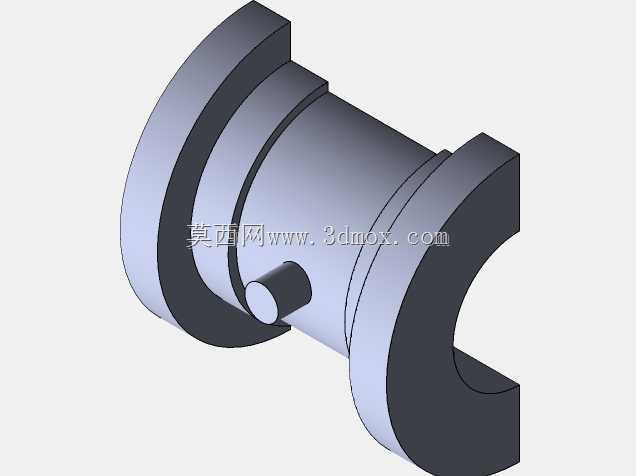

从功能特性来看，该结构采用剖分式对合设计，上下座体通过两侧的螺栓螺母组件实现锁紧固定，无需将轴系整体穿入座体即可完成安装与后期维护，在设备检修更换轴套、调整轴系间隙时，仅需松开顶部锁紧螺母即可掀开上盖完成操作，大幅降低重载设备的运维拆装难度。内嵌的轴衬直接与轴颈接触，采用耐磨材质适配长时间回转摩擦需求，能够将轴运转产生的载荷均匀传递到下部基座，避免应力集中造成的座体开裂。

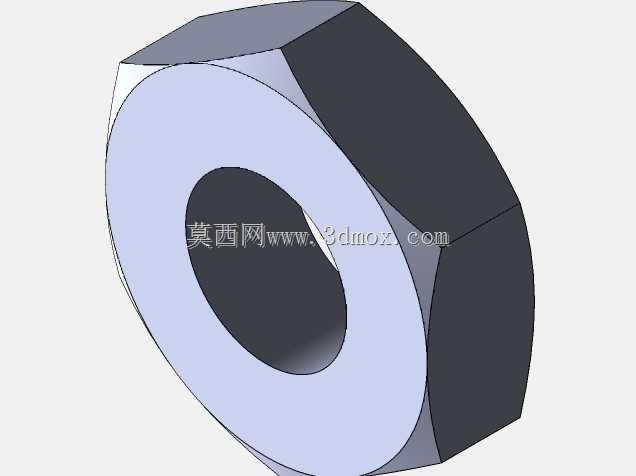

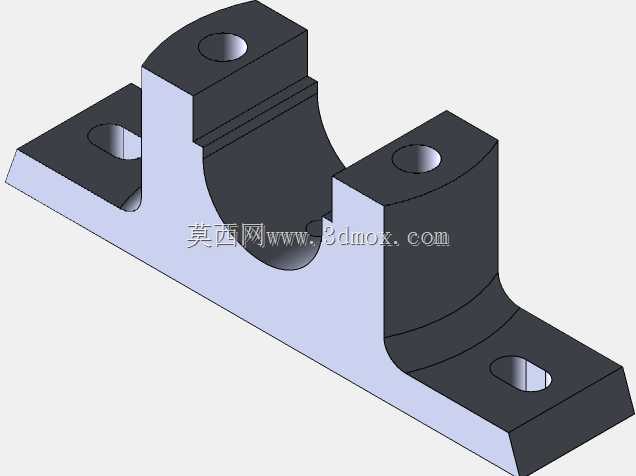

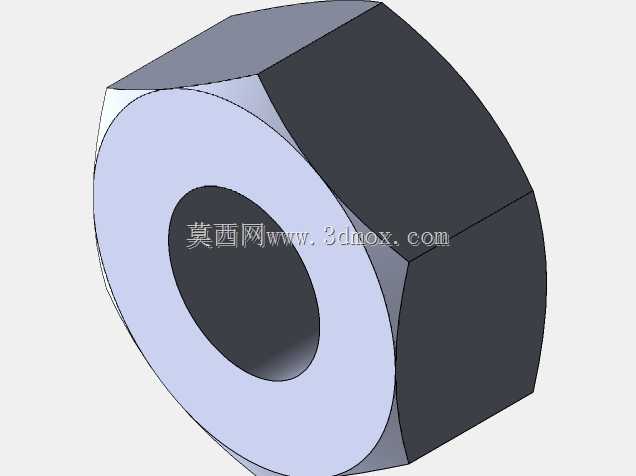

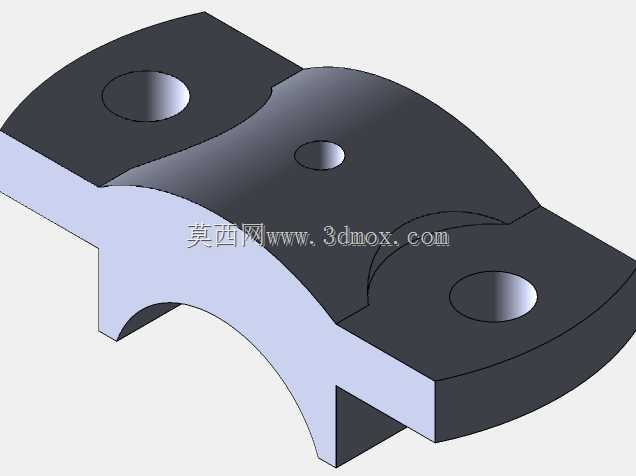

设计过程中，首先根据目标轴系的额定径向载荷、扭矩参数确定座体的整体壁厚，底座采用两侧延伸带安装孔的板式结构，安装孔位预留足够的螺栓穿设空间，可适配不同规格的地脚螺栓将整体结构固定在设备机架上，安装边界充分考虑现场安装的操作空间，两侧锁紧螺母的位置预留了扳手操作余量，无需特殊工装即可完成锁紧操作。上盖与下座的对合面采用精密贴合设计，保证锁紧后轴衬的内孔圆度符合轴系回转精度要求，顶部预留的定位小孔可用于安装润滑注油嘴，方便日常运维时加注润滑脂，降低轴衬与轴颈的摩擦损耗。整体外形采用圆弧过渡设计，避免尖锐棱角造成的应力集中，同时减少安装过程中的磕碰划伤风险，底座的弯折结构充分利用力学特性，在保证支撑强度的前提下尽可能减少材料用量，控制整体重量，适配悬挂安装的承重要求。

在实际使用中，该结构能够抵消轴系运转产生的径向跳动，将载荷均匀分散到整个安装基座上，即使在高扭矩启动、负载突变的工况下，也能保持轴系的运转稳定性，延长轴与传动部件的使用寿命，减少设备非计划停机的概率。
