丰田1KZ-T/TE3.0LTR发动机连杆结构

该连杆是适配丰田3.0L排量柴油发动机的核心传动部件，主要应用于搭载1KZ-T/TE动力总成的越野车型与轻型商用车辆，在内燃机工作循环中承担着将活塞往复直线运动转化为曲轴旋转运动的关键作用，是发动机动力输出路径上不可或缺的受力构件。在实际发动机运行工况中，连杆需要持续承受活塞做功冲程传递的爆发压力，以及往复运动产生的惯性力，其结构强度与形位精度直接决定了发动机的运行可靠性、动力输出平顺性与最高转速上限。

设计过程中优先考量了交变载荷下的疲劳强度表现，整体采用长杆身的工字形截面结构，在保证整体抗弯、抗扭刚度的前提下尽可能降低自身重量，减少往复运动惯性带来的冲击载荷，适配柴油发动机高压缩比、高爆发压力的工作特性。杆身与大小端的过渡区域采用大圆弧平滑过渡设计，避免应力集中导致的疲劳断裂风险，大小端的孔径尺寸严格匹配对应规格的活塞销与曲轴连杆轴径，安装边界完全适配原厂发动机的装配空间，无需额外修改即可完成与活塞、曲轴的配套装配。

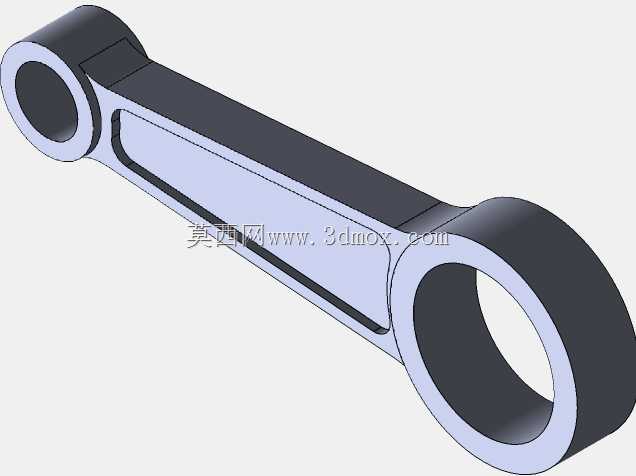

连杆小端设置有贯通的活塞销安装孔，工作时与活塞销配合，随活塞一同完成上下往复运动，孔内可配套安装耐磨衬套，降低长期往复摩擦带来的磨损量，延长部件使用寿命；连杆大端为分体式设计（模型呈现为装配完成后的整体状态），可拆分后包覆在曲轴连杆轴径上，通过连杆螺栓实现紧固连接，工作时随曲轴转动完成圆周方向的摆动，大端内侧可安装轴瓦，形成稳定的油膜润滑界面，降低高速运转下的摩擦损耗。整体外形轮廓严格遵循原厂发动机的舱内布局要求，杆身长度、大小端中心距完全匹配对应发动机的曲柄半径与活塞行程，装配后不会与缸体、曲轴平衡块等周边部件发生运动干涉，可直接用于发动机维修替换、动力改装的结构验证，也可作为内燃机教学、动力总成结构分析的具象参考模型，帮助从业者直观理解曲柄连杆机构的运动逻辑与受力特点。
