5A规格接线端子组件三维建模设计

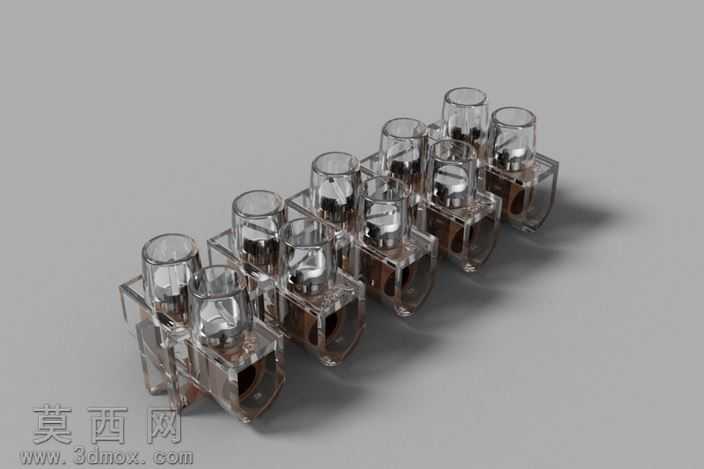

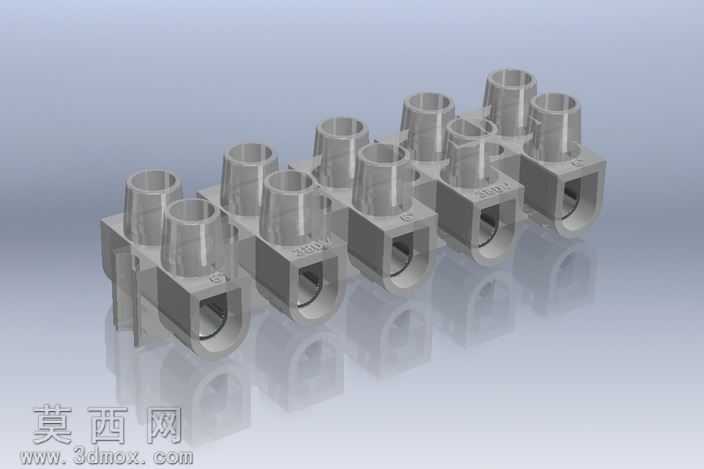

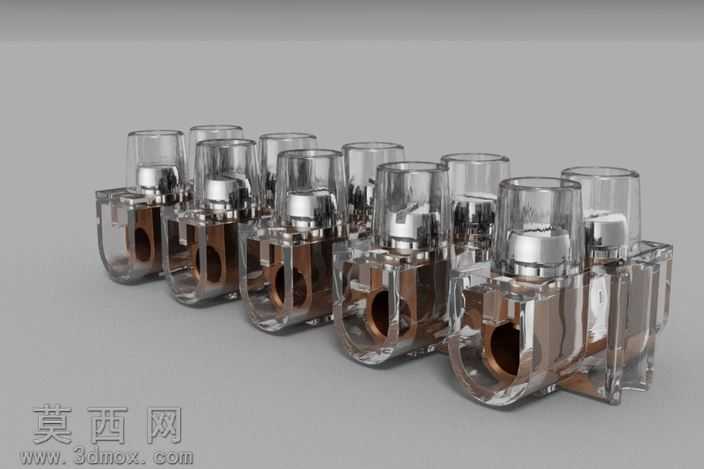

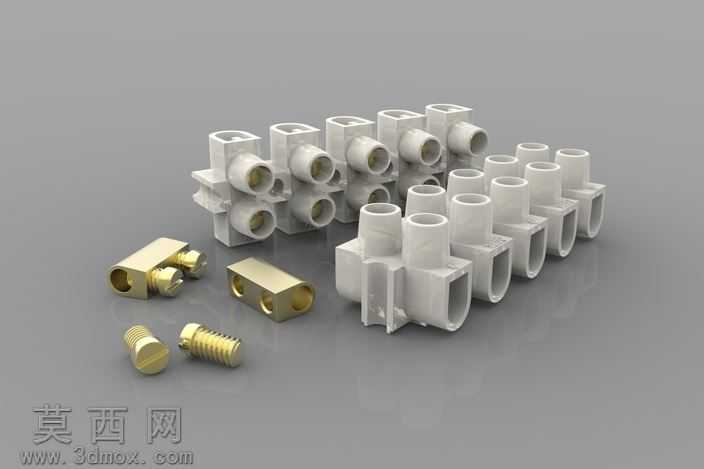

本套三维模型针对5A额定电流规格的接线端子组件进行全参数化建模，完整还原了整套接线端子的全部组成部件，包含多联式白色绝缘基座、黄铜导电接线柱、一字槽紧定螺丝、配套铜制紧固件等全部结构件，建模过程严格遵循低压电气接线端子的实际生产尺寸规范，所有配合间隙、安装结构均按照实物装配逻辑进行搭建。建模阶段首先梳理接线端子的装配层级关系，先完成单个绝缘基座的主体结构建模，精准绘制基座的穿线通孔、接线柱安装腔、相邻基座拼接卡扣的细节特征，对基座表面的脱模斜度、边角圆角等注塑工艺特征进行还原，保证绝缘基座模型符合注塑件的实际生产结构特点。随后完成黄铜导电件的建模，针对接线柱的穿线孔、螺丝配合螺纹孔、导电接触面的结构进行精准绘制，还原铜件的切削加工特征，对紧定螺丝的一字槽、螺纹牙型、端头倒角结构进行标准化建模，保证螺纹配合的干涉检查符合实际装配要求。材质与渲染阶段，为白色绝缘基座赋予哑光硬质塑料材质，调整材质的粗糙度、漫反射参数还原PA塑料的质感，为黄铜导电部件赋予金属黄铜材质，调整金属反射率、细微划痕纹理模拟真实铜件的机加工表面质感，为紧定螺丝等钢制紧固件赋予镀锌金属材质，区分不同金属部件的质感差异。场景搭建采用素色中性背景，布置多组柔和摄影棚光源，调整光影角度突出部件的结构轮廓与材质质感，将多组不同联数的绝缘基座、拆分的铜件、螺丝按照实物摆放逻辑进行排布，清晰展示整套接线端子的组成结构与装配关系。建模过程中对所有可活动配合部件进行了装配约束验证，确保螺丝与接线柱螺纹孔、接线柱与基座安装腔、导线穿入孔位的配合关系完全符合实际装配逻辑，无结构干涉问题，可直接用于电气装配演示、产品结构验证、生产开模参考等场景，完整还原了小电流接线端子的结构特点与工艺细节。
