军用规范安费诺圆形电连接器三维建模作品

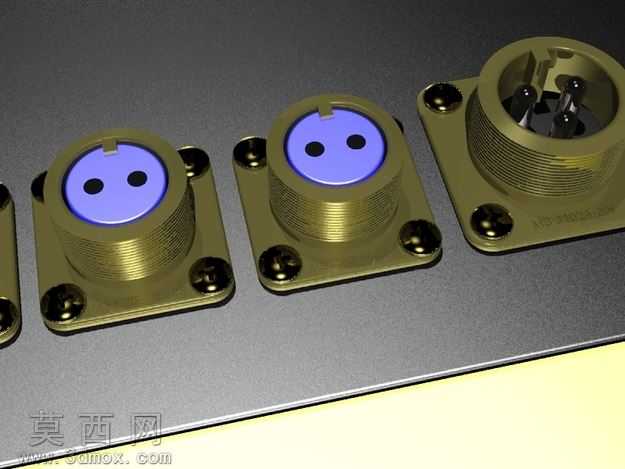

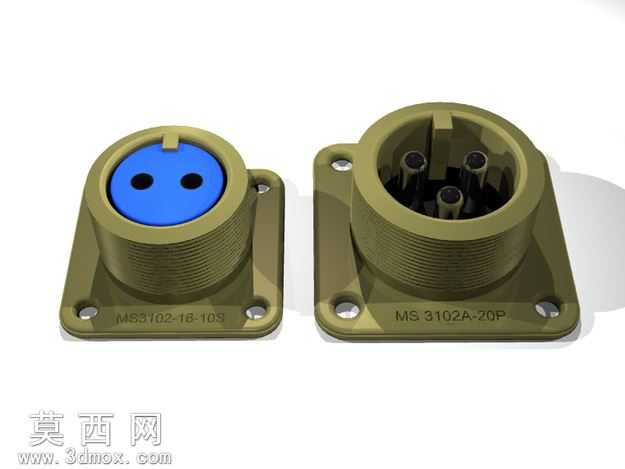

本作品针对军事规范标准下的MS3102-16-10S与MS3102A-20P两款安费诺连接器开展三维建模设计，建模过程严格遵循军标接插件的实际尺寸规范，完整还原两款连接器的全部结构细节。建模阶段首先梳理两款法兰安装式圆形连接器的结构组成，分别构建方形法兰安装基座、带外螺纹的壳体主体、绝缘基座、接触件安装腔、定位卡槽、安装沉孔等独立结构，对法兰盘上的四个安装孔位做精准的位置度约束，保证孔位间距、孔径尺寸与实物完全一致，同时还原壳体表面的精密外螺纹牙型细节，对绝缘端面上的接触件插孔定位槽、防呆缺口做精细化刻画，避免出现结构错位、特征缺失的问题。材质与渲染阶段，针对连接器不同部件的物理属性匹配对应材质：金属壳体部分采用军标连接器常用的镉钝化橄榄绿镀镉材质，调整金属材质的粗糙度、反射率参数，还原镀层略带哑光的金属质感，同时表现出金属边角处的细微高光反射；端面的绝缘安装板采用酚醛树脂类硬质绝缘材质，调整材质的漫反射颜色为标准军规紫蓝色，添加细微的材质颗粒感，还原绝缘件的哑光非金属质感；安装孔内的紧固螺丝采用黑色氧化处理的金属材质，区分不同部件的材质差异。渲染阶段采用工作室布光方案，通过主光源、辅助光源、轮廓光的搭配，清晰呈现连接器的结构层次，既表现出金属壳体的质感，也避免过度反光掩盖结构细节，同时在金属表面添加细微的使用质感，让渲染效果更贴近真实军规连接器的实物状态。设计过程中重点考量两款连接器的结构差异，对不同芯数对应的绝缘座尺寸、接触件排布、壳体直径做区分处理，保证两款型号的特征准确可辨，所有结构特征均做可编辑的参数化处理，方便后续针对同系列其他型号连接器做参数调整衍生，模型整体结构完整，细节表现到位，可用于接插件选型展示、设备布线装配仿真、工业产品宣传素材制作等场景。
