卧式管壳式工业换热装置结构设计

该换热装置广泛应用于工业生产中的流体热量传递场景，覆盖化工制程冷热流换热、液压系统油温冷却、工业循环水余热回收、空压机站后冷却、暖通空调系统冷热媒交换等多个工业领域，是工业热能调配、工艺温度控制、设备运行热防护环节的核心配套设备，能够在密闭承压工况下实现两种不同温度流体的非接触式热量传递，既可以完成工艺流体的加热升温需求，也可以实现高温介质的冷却降温，还可在余热回收场景中回收高温流体携带的热量用于预热进料介质，有效降低工业生产的综合能耗。

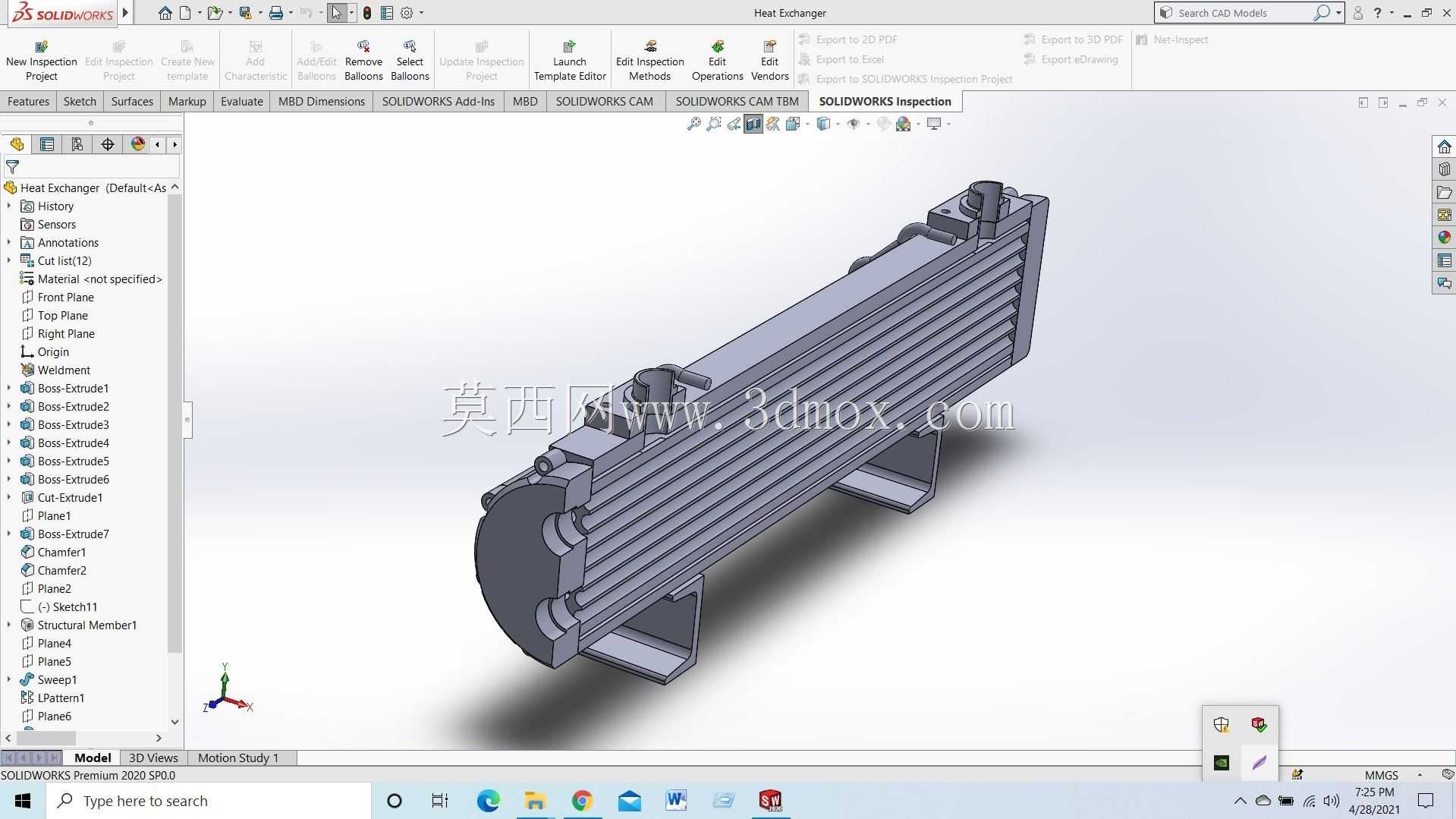

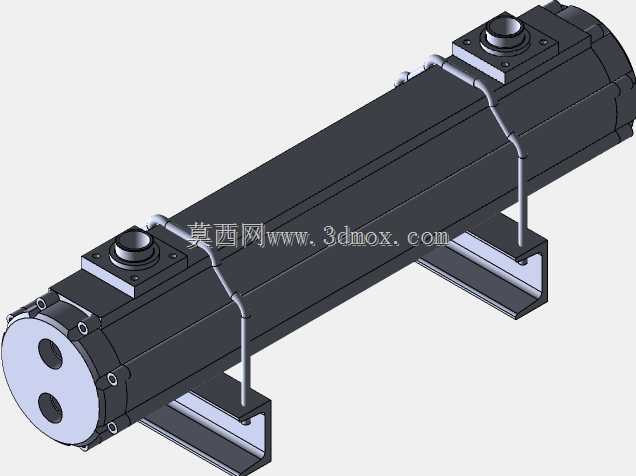

从功能特性来看，该装置采用卧式管壳式结构设计，主体为长圆柱形承压壳体，两端设置可拆卸式端盖结构，端盖上预留两个流体接口，对应管程流体的进出通路，壳体上部设置两个管嘴接口，对应壳程流体的进出通路，管程与壳程之间通过密封结构完全隔离，避免两种换热介质发生串混。壳体外部设置两个对称分布的L型安装支座，支座上预留安装固定孔位，可直接通过螺栓将设备固定在安装基础或设备机架上，安装时需保证设备整体水平放置，避免因倾斜导致壳程流体分布不均影响换热效率，同时要预留两端端盖的拆卸操作空间，方便后期对管束进行清理、检修与密封件更换。壳体外部还布置了细管结构，可用于接装温度、压力检测元件，实时监测设备运行过程中的介质参数，也可作为排空、排液接口，在设备停机维护时排净内部残留介质。

设计过程中充分考虑了工业现场的实际使用需求，整体结构紧凑，长条形卧式布局能够有效降低设备的垂直安装空间占用，适配多数工业车间的设备层高架空、地面安装的空间条件。结构上采用标准化的法兰连接形式，端盖与壳体、接口与外部管路均通过法兰配合密封件实现承压密封，可适配不同压力等级的工业工况。内部管束采用平行排布设计，能够让管程流体在管束内稳定流动，壳程流体在壳体与管束之间的流道内横向冲刷管束外壁，最大化两种流体的换热接触面积，同时合理控制流道截面，保证流体在合适的流速范围内流动，既避免流速过低导致换热效率下降、杂质沉积，也避免流速过高造成过大的流动阻力与管壁冲蚀。支座的位置经过受力校核，能够均匀承载设备满液运行时的整体重量，避免长期运行过程中壳体发生形变影响密封性能与内部管束的位置精度。
