槽型截面铜质单热管散热实验装置

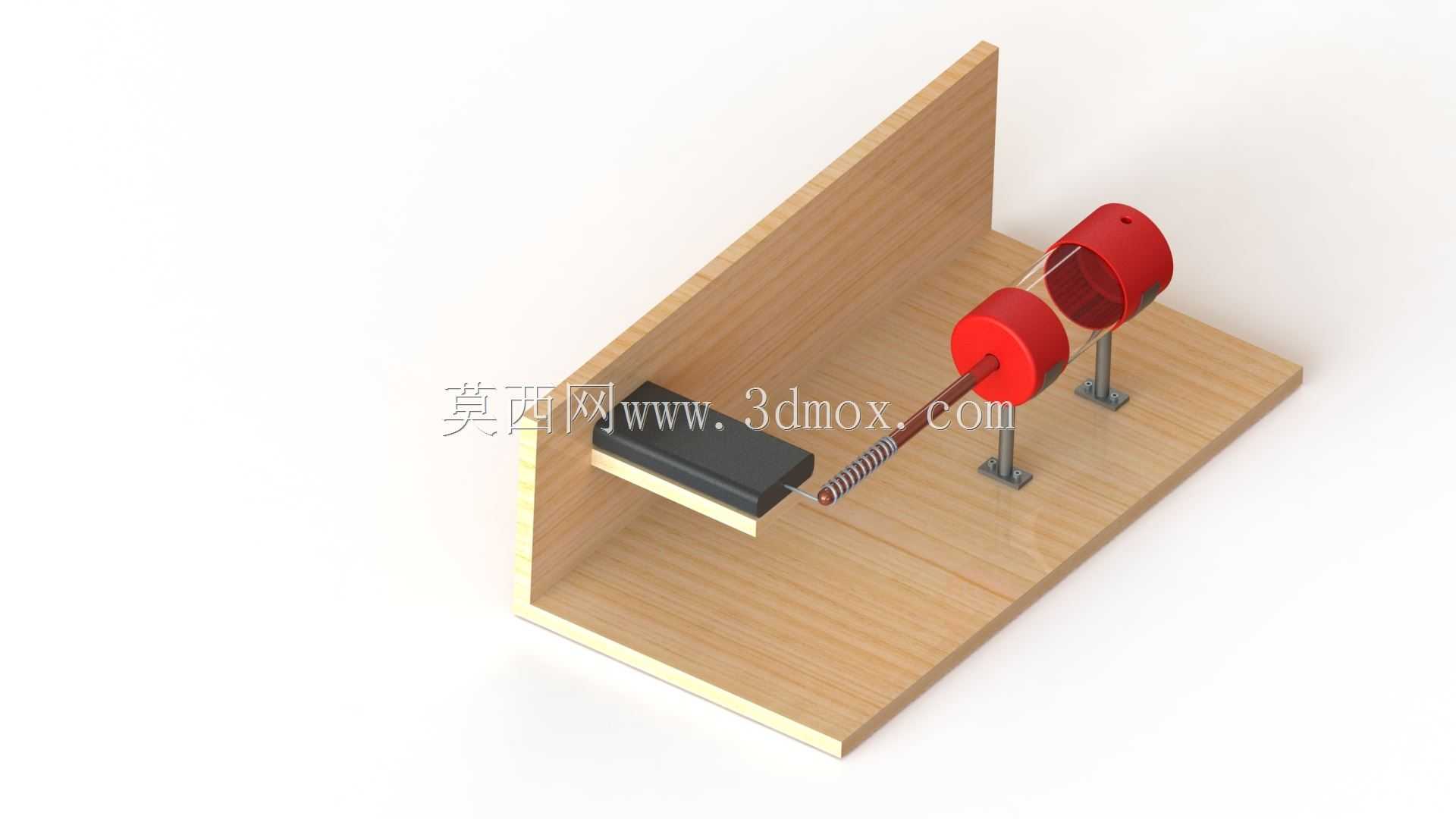

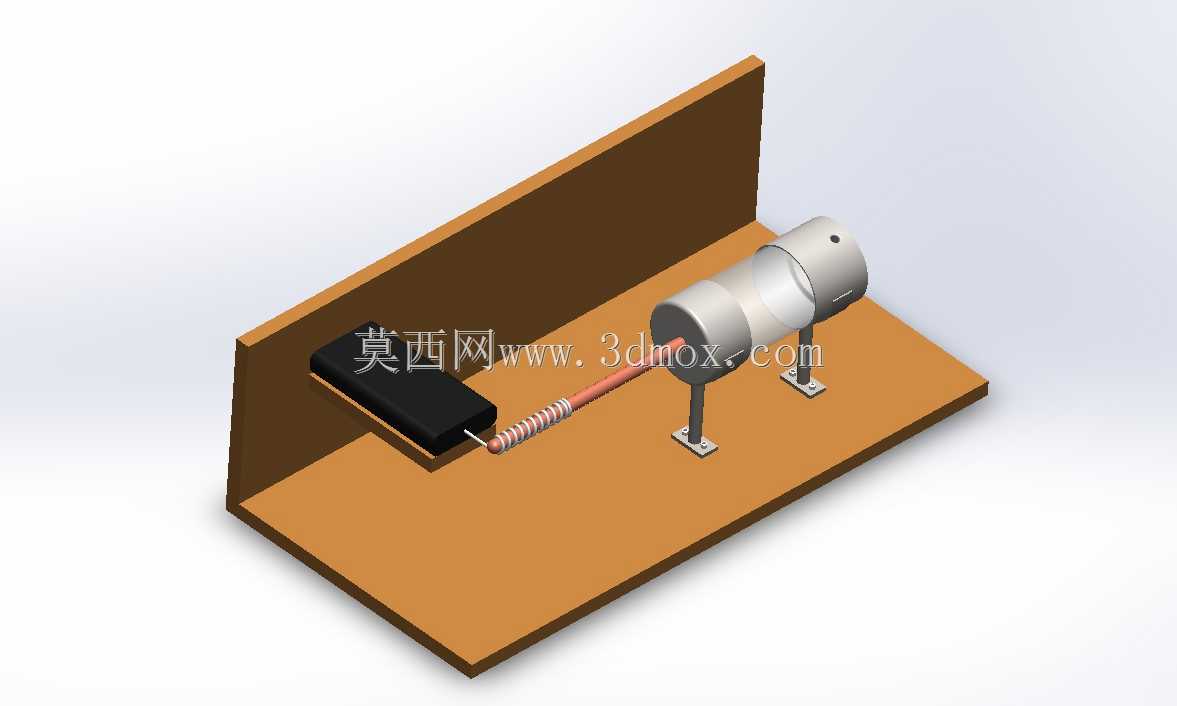

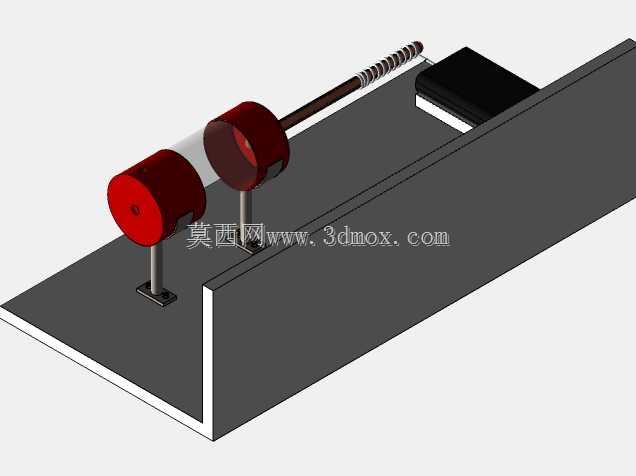

该装置为面向热传导性能验证场景设计的单热管散热实验结构，主要应用于电子元器件散热方案验证、小型热交换模块性能测试、教学类热工原理实验等场景，可针对槽型截面热管的导热效率、热阻表现、不同热源功率下的温度传导特性开展实测，为小型密闭空间散热方案的选型与优化提供实测数据支撑。装置整体采用L型木质安装基座作为承载结构，垂直立板与水平底板形成直角安装边界，可适配桌面式实验台的摆放需求，整体安装占用空间紧凑，无需额外复杂固定结构即可完成搭建。核心换热部件为铜制槽形横截面热管，相较于传统圆形截面热管，槽型截面可增大热管与热源、冷端的接触面积，同时优化工质在管内的回流路径，提升轴向导热效率，热管一端贴合模拟热源模块，另一端连接两组圆筒状散热端结构，通过金属支架垂直固定在水平底板上，保证热管与散热端的同轴度，降低接触热阻。模拟热源模块采用块状结构贴合在热管蒸发端位置，可通过外接加热组件模拟不同功率的发热工况，模块与安装基座之间设置隔热垫层，避免热量向基座传导造成测试数据偏差。散热端采用两组同轴布置的圆筒结构，可根据实验需求加装风冷组件拓展散热能力，也可直接作为自然对流散热端开展基础性能测试，支架采用可调节高度的金属立柱结构，能够适配不同长度热管的安装需求，调整热管与热源、散热端的配合间隙。设计过程中优先考虑实验场景的拆装便捷性，所有部件均采用外露式布置，无需拆解整体结构即可更换不同截面参数、不同长度的热管试样，也可调整热源与冷端的相对位置，模拟不同安装姿态下的热管工作状态。安装边界方面，水平底板预留了足够的传感器安装空间，可在热管蒸发端、冷凝端、中段位置布置温度测点，外接温度采集设备即可完成全流程温度数据记录，垂直立板可作为挡风结构使用，在开展自然对流散热实验时减少周边气流扰动对测试结果的干扰，整体结构无复杂异形构件，加工难度低，可快速完成实物搭建开展测试，能够满足高校热工实验、小型散热研发项目的初期验证需求，为槽型截面热管的工程化应用提供可靠的实验测试载体。
