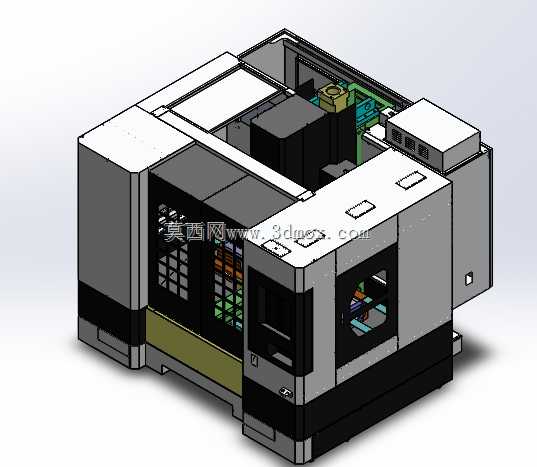

V850立式数控加工中心整机结构设计

这款V850立式数控加工中心，是面向中小型精密机械加工场景打造的通用切削加工设备，广泛适配模具制造、汽车零部件加工、通用五金件生产、航空航天精密零件加工等多个领域的生产需求，可完成铣削、钻孔、镗孔、攻丝、铰孔等多道机加工工序，能够对碳钢、铝合金、不锈钢、铜合金及各类工程塑料材质的工件进行高精度加工，既可以满足小批量多品种的定制化加工需求，也能适配大批量零部件的规模化生产节拍。从设备功能特性来看，该加工中心采用立式主轴布局，主轴沿Z轴方向垂直布置，工作台沿X、Y轴做水平进给运动，具备三轴联动加工能力，可加工平面、曲面、型腔、复杂轮廓等多种类型的工件特征，设备配备密闭式防护外罩，能够有效阻隔加工过程中产生的切削液飞溅与金属切屑飞溅，同时降低加工过程中的噪音扩散，改善车间作业环境。在设计思路上，整机采用整体式床身底座结构，床身内部布置多道加强筋结构，提升整体刚性与抗振性能，减少重切削工况下的结构形变，保障加工精度的稳定性；操作面板布置在设备前部偏右位置，符合一线操作人员的作业习惯，操作门采用大视窗设计，方便操作人员实时观察内部加工状态，设备顶部预留电气柜与排屑机构的安装空间，侧面预留切削液循环系统、气源接口的安装位置，兼顾设备集成性与后期维护便利性。从外形尺寸与安装边界来看，该设备整体占地尺寸适配中小型机加工车间的布局需求，安装时需在地面预留对应尺寸的水平安装基础，保障设备调平后的运行稳定性，设备前部预留足够的操作与工件上下料空间，后部预留电气检修与排屑设备对接的空间，左右两侧预留维护门开启的操作空间，无需额外占用过多车间通道面积，能够灵活适配不同规模加工车间的排布需求。整机结构设计兼顾刚性、操作便利性与维护便捷性，各功能模块布局紧凑合理，在保障加工精度与切削效率的前提下，尽可能压缩设备的整体占地空间，帮助加工企业提升车间空间利用率。
