玻璃夹层检测倾斜式工装架结构设计

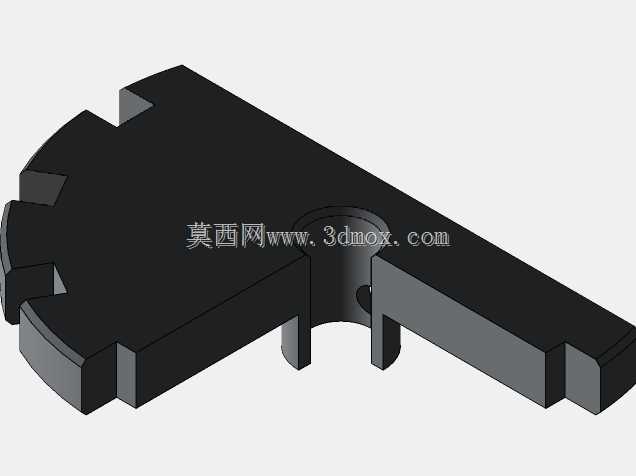

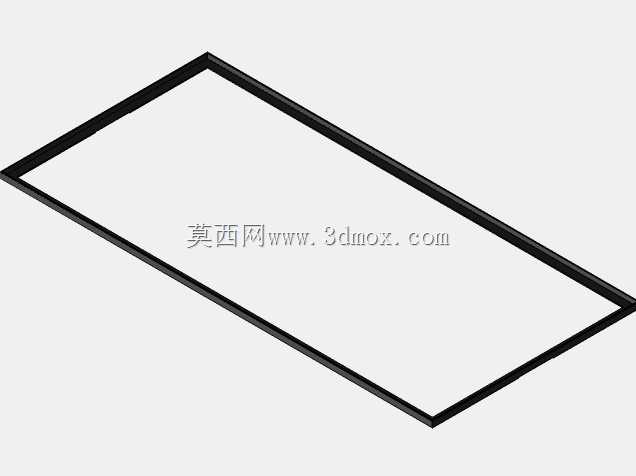

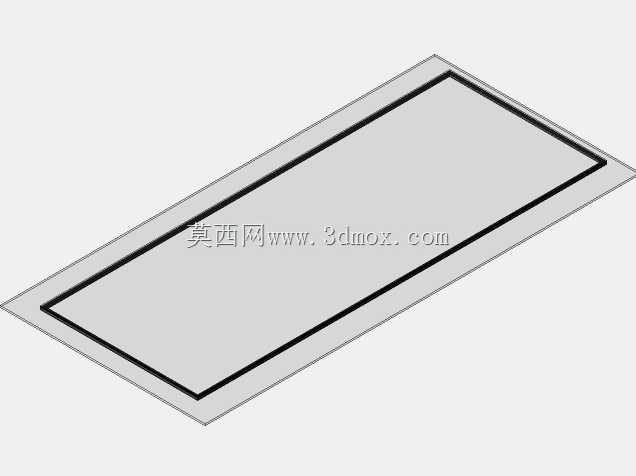

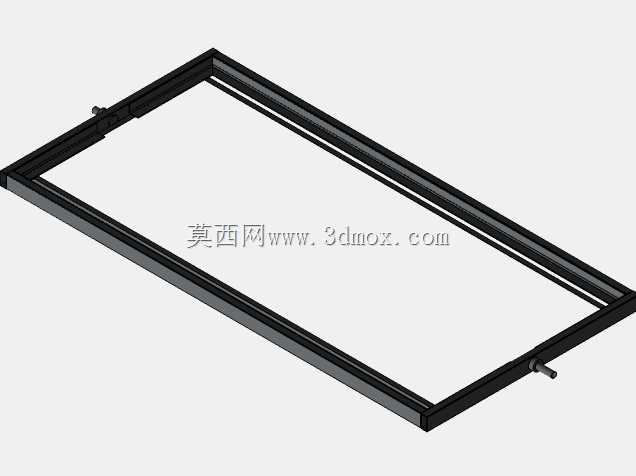

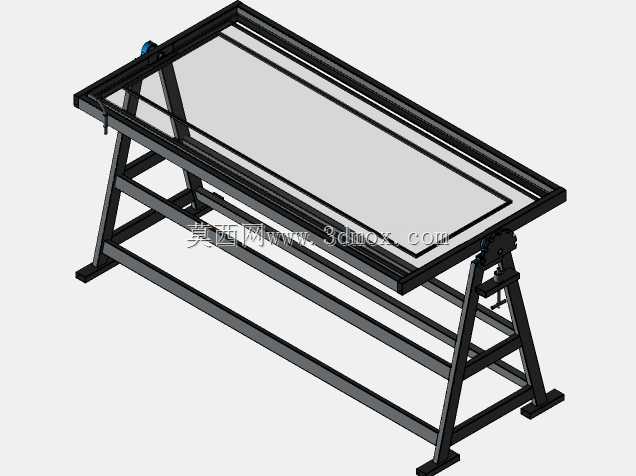

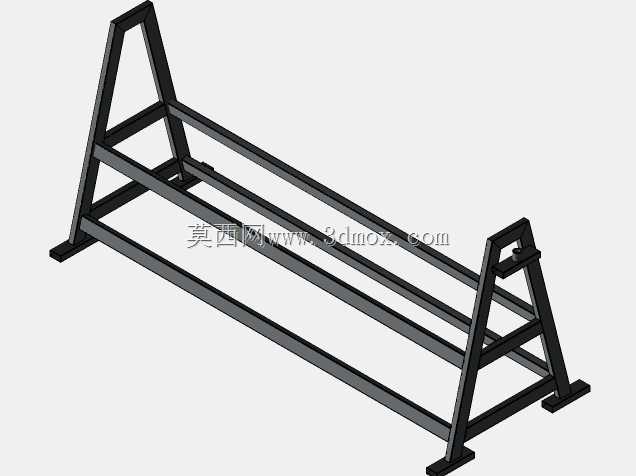

该工装架主要应用于玻璃深加工、中空玻璃生产、夹胶玻璃制造等场景，是玻璃成品出厂前质量校验环节的专用辅助工装，主要用于承托待检测的玻璃组合件，为作业人员提供稳定、角度适宜的检测操作位，解决传统平放检测时玻璃反光、夹层缺陷不易观测、大尺寸玻璃搬运翻面难度大的行业痛点。在实际生产场景中，中空玻璃、夹胶玻璃完成合片工序后，需要对夹层内的气泡、杂质、胶层均匀度、对齐度等质量项进行全检，传统平放检测台受光线角度限制，很多细微夹层缺陷容易被漏检，且大尺寸玻璃平放后翻面操作需要多人配合，不仅效率低下，还容易造成玻璃边角磕碰、表面划伤，甚至引发玻璃碎裂的安全隐患。这款倾斜式检测架采用10-15度的倾斜承托设计，作业人员站立在架体正面即可直观观测整片玻璃的夹层状态，无需反复调整观测角度，光线可自然穿透玻璃层，夹层内的微小气泡、胶层不均、异物夹杂等缺陷可清晰呈现，大幅提升检测准确率与作业效率。架体整体采用方管焊接框架结构，底部设置加宽的落地支撑脚，支撑脚向架体前后两侧外伸，形成稳定的三角支撑结构，即使承托大尺寸、大重量的多层玻璃组合件，也不会出现架体倾覆、晃动的问题；承托面的边框采用内凹式设计，玻璃放置后可被边框限位，不会沿倾斜面滑落，边框内侧可加装柔性缓冲胶条，避免玻璃硬接触造成的边角崩缺。架体侧面设置角度锁定调节机构，可根据不同厚度、不同尺寸玻璃的检测需求，在5-20度范围内微调承托面的倾斜角度，适配不同车间的光线条件与作业人员的操作习惯；架体中层设置横向加固横梁，既提升整体框架的结构刚性，避免长期承重出现框架变形，也可临时放置检测用的记号笔、塞尺、检测记录单等工具，方便作业人员随手取用。从安装边界来看，该架体的占地长度适配常规建筑玻璃、家居玻璃的最大尺寸，宽度方向预留充足的作业站立空间，架体高度符合人体工程学设计，作业人员检测时无需长时间弯腰或抬臂，可有效降低长时间作业的疲劳感；架体所有焊接位置均做打磨钝化处理，无尖锐焊渣、毛刺外露，避免作业过程中剐蹭玻璃或划伤操作人员，整体结构无需复杂的地基固定，放置在平整的车间水泥地面即可投入使用，也可根据需求在支撑脚底部加装可调脚杯，适配地面不平整的安装场景，调平后架体的承重稳定性可进一步提升。
