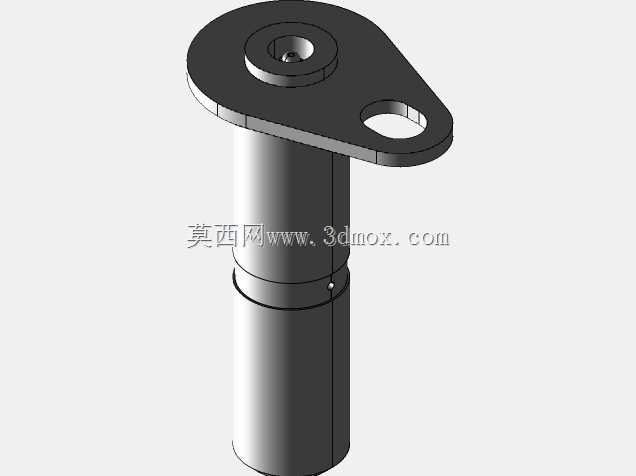

带定位销的偏心法兰销轴结构件

　　这类带定位凸销的法兰式销轴，在通讯设备安装、小型机电装配场景里的应用频次不低，很多人做结构设计时容易忽略这类小零件的细节校核，最后装配阶段才发现干涉或者定位失效的问题。先从实际使用场景说，这类零件常作为通讯机柜内部模块的铰接定位件，也会用在小型通讯终端的翻盖转轴支撑位，承担铰接转动、径向定位、轴向限位三个核心作用，不像普通光轴销轴只做穿接固定，它自带的法兰盘直接省掉了轴端挡圈的安装空间，顶部的凸销和法兰上的偏心孔，分别对应两个不同的定位需求。

　　从功能特性上拆解，主体圆柱段是核心的承载轴身，穿入对应安装座的光孔后，法兰端面直接贴合安装基准面，承担轴向的限位作用，不需要额外加工卡簧槽或者螺纹孔来做轴向固定，减少了装配工序。法兰盘上的偏心通孔，是用来穿装固定螺丝的，偏心设计的目的是调整销轴的安装周向位置，在装配时可以微调轴身的中心距，抵消安装座的加工公差，避免因为孔位偏差导致铰接件转动卡滞。顶部的中心凸销，直径比主体轴身小很多，是插入到转动件的定位孔里的，用来传递周向的扭矩，避免转动件和销轴之间出现相对滑动，减少轴身的磨损，凸销中心的内凹孔是工艺孔，是车削加工时的顶尖定位孔，也可以在后期维护时作为顶出孔使用，方便从安装座里拆出销轴。

　　设计思路上，这个零件的结构完全是面向装配效率做的优化，没有多余的结构特征。法兰盘做了切边处理，不是整圆形，切边的位置刚好对应安装座的限位槽，装配时不需要额外打定位销防转，法兰切边卡入槽内就能承受周向的扭矩，避免销轴在安装孔内转动。主体轴身做了一道环形凹槽，这个槽不是用来装密封圈的，是装配时的存胶槽，在过盈配合安装时，槽内可以留存少量的厌氧胶，既可以增强固定强度，也能避免胶液被挤压到安装面外侧影响装配精度。轴身的末端做了微小的倒角，方便插入安装孔时自动导正，不会刮伤安装孔的内壁。

　　从安装边界和尺寸配合来说，主体轴身的配合公差一般选h7，和安装座的H7孔形成间隙较小的过渡配合，既保证转动件的转动灵活性，也不会出现过大的径向窜动。法兰盘的厚度要比安装座的沉台深度小0.1到0.2毫米，保证法兰端面能完全贴合沉台底面，不会出现安装间隙。偏心孔的中心到轴身中心的距离，一般根据需要调整的公差范围来定，通常偏移量在1到2毫米之间，足够覆盖普通钣金或者机加工件的孔位公差。顶部凸销的配合公差选h6，和转动件的定位孔做小间隙配合，保证定位精度的同时不会出现装配卡滞。

　　实际选型建模的时候，要注意几个容易出错的点：一是法兰切边的位置要和偏心孔的位置对应，避免装配时固定螺丝和切边位置干涉；二是轴身的环形凹槽位置要距离法兰端面2到3毫米，不要太靠近端面也不要太靠后，保证胶液能均匀分布在配合段；三是顶部凸销的根部要做微小的圆角，避免应力集中导致凸销断裂，因为这个位置是扭矩传递的薄弱点，通讯设备在翻盖或者模块抽拉时，凸销会承受反复的冲击载荷，直角根部很容易出现疲劳断裂。另外，这个零件的材质一般选304不锈钢或者镀锌碳钢，根据使用环境的防腐需求选择，不需要做额外的表面处理，除非是有外观要求的外露位置，才会做喷砂或者钝化处理。建模的时候要注意各段的同轴度要求，主体轴身和顶部凸销的同轴度要控制在0.02毫米以内，否则转动时会出现偏心晃动，影响铰接件的转动手感。
