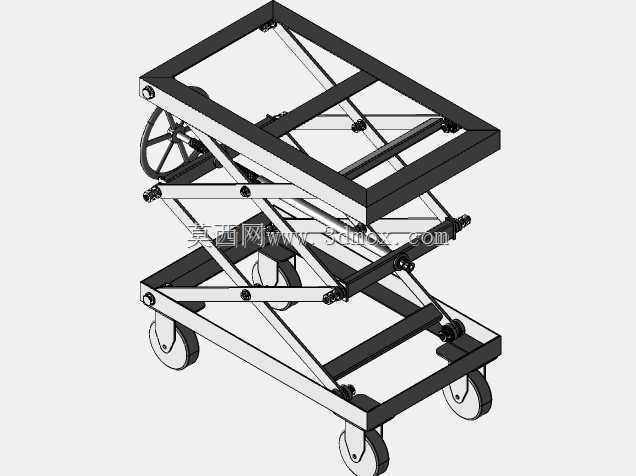

剪叉式垂直升降移动作业台车结构

　　这款带垂直升降功能的移动台车，核心采用剪叉式连杆升降结构，主要面向车间内工位间的物料周转、轻型设备的高度适配转运、装配线旁的工件托举对位场景，也可作为仓储区域内低层货架的取放货辅助载具使用，替代传统固定高度的转运推车，解决不同工位间高度差带来的物料搬抬费力、对位不准的问题。从结构设计逻辑来看，底部框架采用矩形型钢焊接成型，作为整个设备的承载基座，四个角部分别安装万向脚轮，其中两个脚轮带刹车锁定结构，方便移动到位后固定位置，避免作业过程中台车滑移；底部框架上同时预留了剪叉臂的铰接安装位，铰接点采用销轴配合自润滑轴套的结构，保证剪叉臂摆动过程中无卡滞，同时降低长期使用后的磨损量。剪叉臂采用成对布置的交叉连杆结构，

　　两组剪叉单元通过中间铰接轴连接，形成可伸缩的平行四边形连杆机构，保证升降过程中上部平台始终保持水平状态，不会出现倾斜侧翻的风险；驱动部分采用手轮配合丝杆传动的结构，转动侧方手轮时，丝杆带动剪叉臂的活动端沿底部框架的导向槽滑移，从而改变剪叉臂的交叉角度，实现上部平台的垂直升降，丝杆传动具备自锁特性，升降到任意高度后都可以自动锁定，无需额外增加锁紧机构，操作简单可靠，适合无气源无电源的车间场景使用。上部承载平台同样采用矩形型钢焊接成框架结构，台面可根据实际使用需求铺设钢板或者防滑木板，平台框架与剪叉臂的上端铰接，其中一侧的铰接点为固定铰接，另一侧为滑动铰接，匹配剪叉臂升降过程中的水平位移量，保证平台升降动作顺畅。从安装边界尺寸来看，

　　这类移动升降台车的收拢状态整体高度控制在400mm以内，方便推入设备底部或者低矮货架下方取放物料，最大升起高度可根据丝杆行程调整，常规款最大升起高度在1200mm左右，额定承载能力在300kg到500kg区间，满足绝大多数轻型物料的转运和托举需求；整体外形长度控制在1200mm，宽度控制在700mm，适配车间内多数通道的通行宽度，脚轮采用4寸聚氨酯脚轮，移动过程中噪音小，不会划伤车间环氧地坪。在实际使用过程中，这类升降台车可以根据作业场景调整承载面高度，比如和不同高度的装配工作台对接时，直接转动手轮将平台调整到和工作台面齐平的位置，就可以直接将工件滑移到工作台上，减少人工搬抬的工序，降低作业人员的劳动强度，

　　也避免搬抬过程中工件掉落砸伤的安全隐患；转运过程中可以将平台降到最低位置，降低整车重心，提升移动过程中的稳定性，避免物料因为重心过高出现倾倒。结构设计上所有铰接点都预留了润滑脂加注口，方便定期维护保养，延长设备使用寿命；框架焊接处都做了打磨去毛刺处理，避免使用过程中划伤操作人员，所有转动部件都设置在框架内侧，没有外露的尖锐结构，提升使用安全性。
