双心形镶钻吊坠注塑成型模具结构

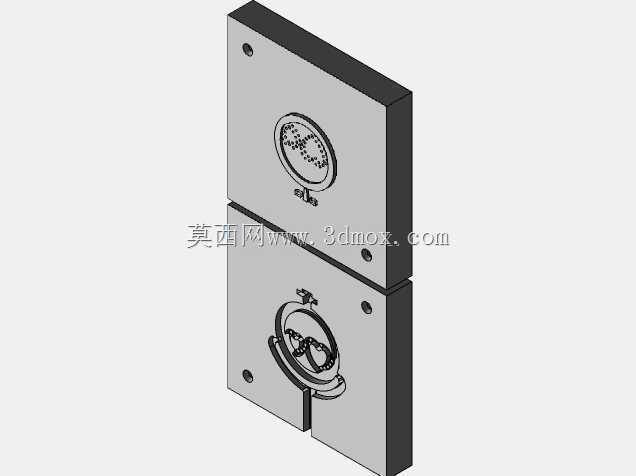

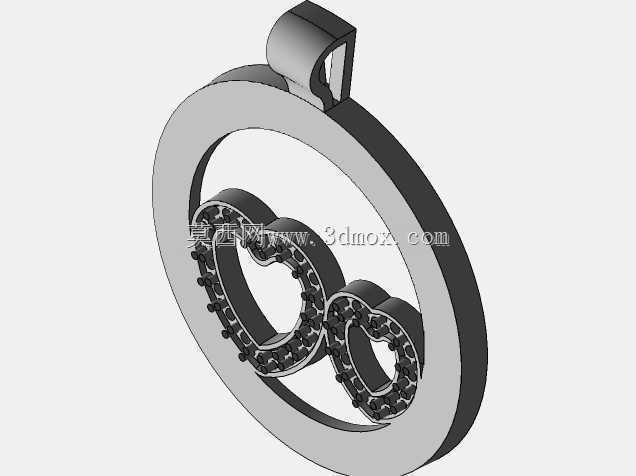

　　这款模具针对双心形镶钻类装饰吊坠的批量注塑成型需求设计，核心成型区域对应吊坠的环形外框、嵌套双心形饰体以及表面仿钻镶嵌位的结构特征，适配小型卧式注塑机的安装接口，模架整体采用圆形布局，能充分利用注塑机的模板安装空间，减少边角区域的材料浪费。从实际生产场景来看，这类模具主要服务于流行饰品加工行业，产出的饰件可直接用于项链、手链等穿戴饰品的组装，也可作为礼品装饰件搭配在文创产品、节庆周边的配件组中，成型后的塑件表面无需额外做大面积打磨处理，仿钻位的结构精度能直接满足后续烫钻、点胶固定饰钻的装配要求，省去二次机加工的工序成本。

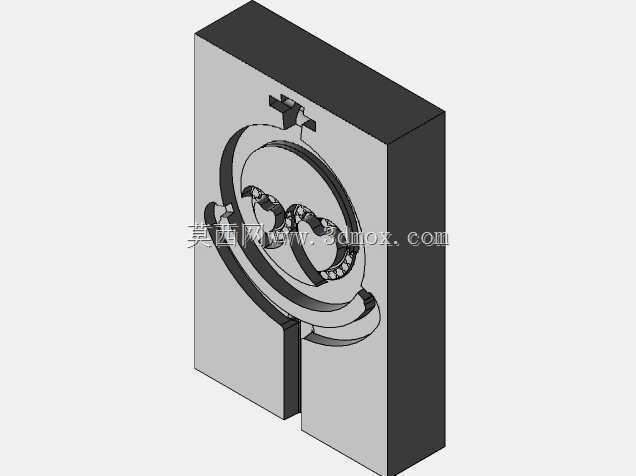

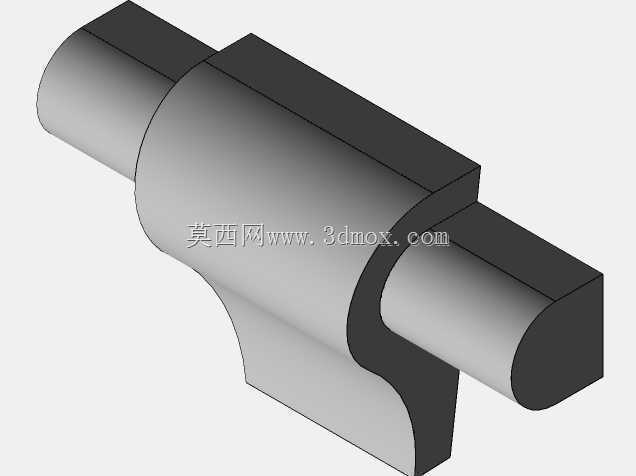

　　设计过程中优先考虑了饰件的脱模顺畅性，环形外框的侧壁做了符合注塑脱模要求的斜度处理，双心形嵌套区域的细小镶件采用分体式镶拼结构，避免整体加工时出现刀具无法到达的死角，同时也方便后续生产中出现磨损时单独更换镶件，无需报废整套模芯。顶部的铰接位结构对应吊坠与挂绳连接的转轴安装位，成型时直接在模内做出轴孔与转轴的配合间隙，装配时无需额外扩孔，转轴压入后能实现顺畅的转动效果，不会出现卡滞或者松脱的问题。模架的定位结构采用周边均匀分布的定位块设计，合模时能保证上下模的同轴度控制在0.02mm以内，避免成型后的饰件出现偏心、飞边过大的问题，进胶点设置在环形外框的非外观面位置，进胶痕迹处理后不会影响饰件的正面展示效果。

　　从安装边界来看，模具的整体厚度适配120吨级小型注塑机的容模厚度范围，顶出结构采用均匀分布的顶针布局，顶针位置避开饰件的外观面与镶钻位，顶出时受力均匀，不会导致塑件出现顶白、变形的问题。冷却水道围绕环形成型区域做环形排布，冷却距离均匀，能保证成型周期内模温的一致性，减少塑件因冷却不均出现的收缩变形，尤其是双心形区域的细小结构位置，专门设置了近距离冷却点，避免细小结构处冷却过慢导致的成型周期拉长。试模过程中需要重点关注双心形镶件区域的排气效果，在镶拼位置预留合理的排气间隙，避免填充时出现困气导致的缺胶、焦痕问题，同时针对仿钻位的细小凸台结构，注塑时需要适当提高保压压力，保证凸台的填充饱满度，避免出现缺料导致后续镶钻时无法固定的问题。

　　实际生产适配的原料多为亚克力、ABS等常用装饰塑料，这类原料流动性较好，配合模具的流道设计，能在较短的填充时间内完成整个型腔的填充，流道采用圆形截面设计，凝料脱模顺畅，能减少流道凝料的原料浪费。模具的导向结构采用导柱导套配合，导柱设置在模架的对称位置，合模时能提前导向，避免合模过程中碰伤模芯的细小结构，日常维护时只需定期对导柱导套加注润滑脂，检查镶件的磨损情况即可，维护难度较低，适合小型饰品加工厂的批量连续生产需求。
