金属漆桶双辊式涂料搅拌机架结构

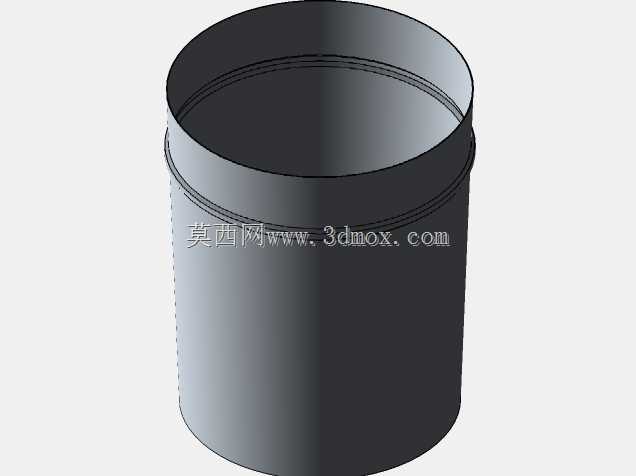

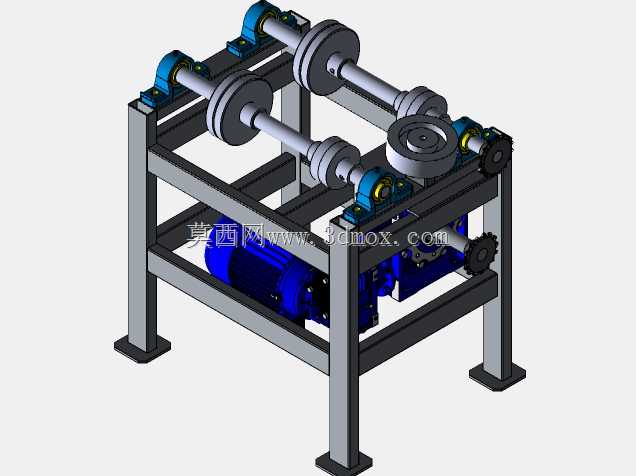

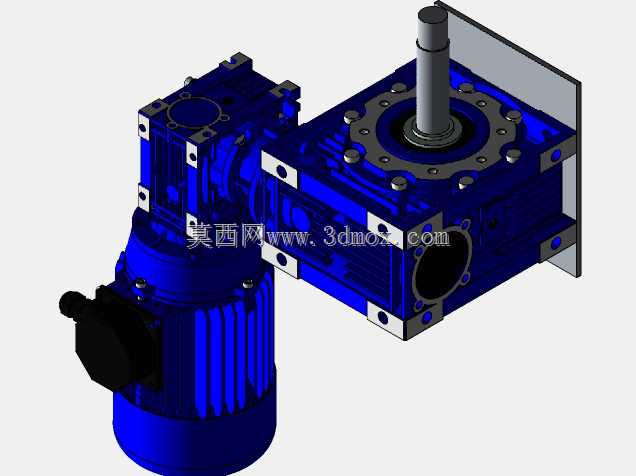

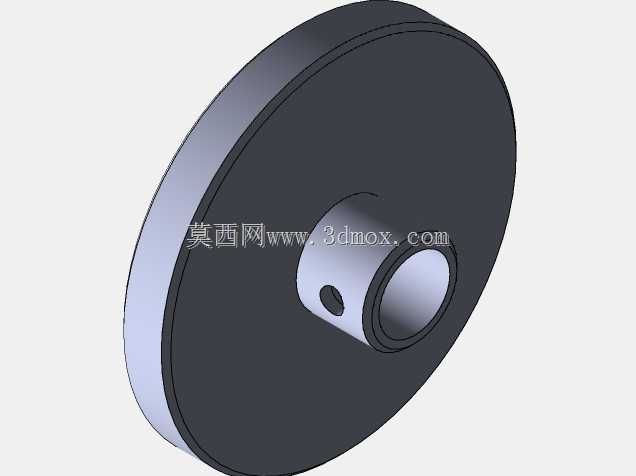

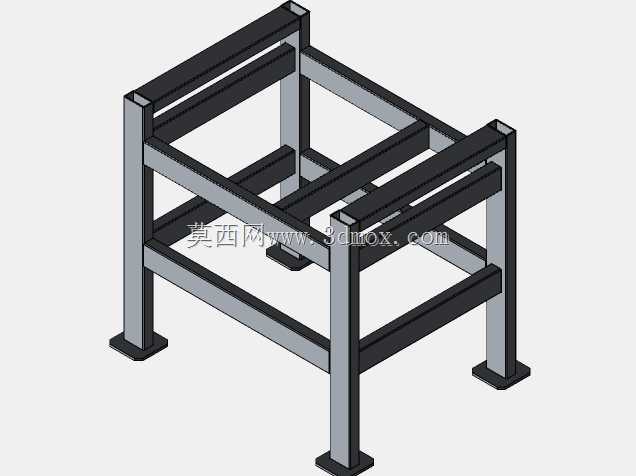

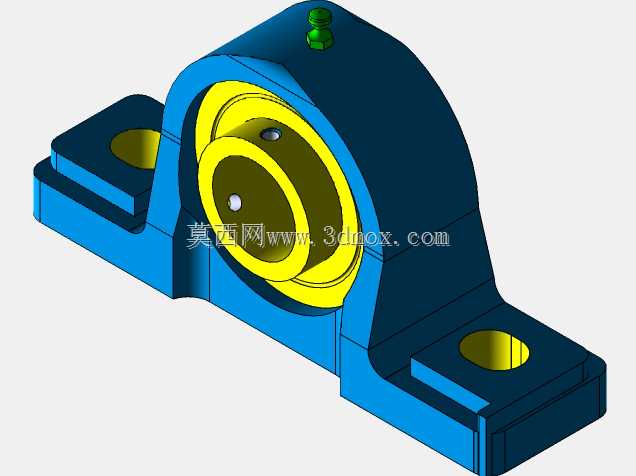

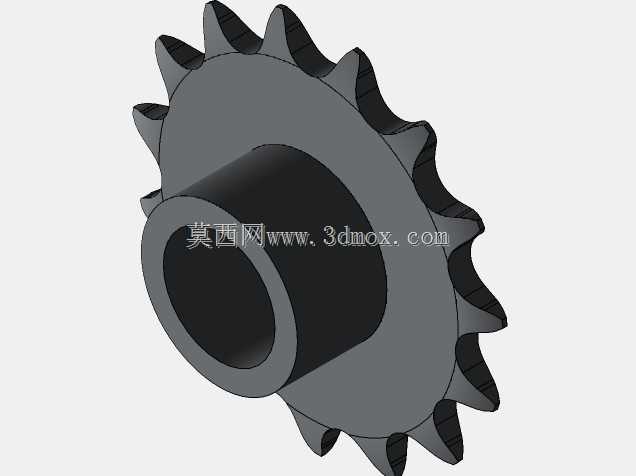

该设备主要面向涂料生产、涂装施工、油墨调配等涉及桶装液态物料混匀的作业场景，专门针对标准规格金属包装漆桶设计，解决传统手工开盖搅拌效率低、物料飞溅污染、漆料分层沉淀不均的实际作业痛点，可在不开启桶盖的前提下完成整桶涂料的充分混匀，避免开盖过程中溶剂挥发、杂质混入的问题，适配车间批量调漆、涂装线供料前预处理、涂料仓储周转前均质等多个作业环节。设备核心采用双平行托辊承载结构，两根平行布置的传动托辊通过带座轴承固定在方管焊接成型的机架上，托辊表面加工有防滑限位结构，可将圆柱形金属漆桶稳定承托在两辊之间，动力通过链传动结构从下方的驱动单元传递至托辊轴，带动托辊同向转动，依靠摩擦力驱动放置在辊上的漆桶绕自身轴线匀速回转，桶内的搅拌结构随桶身转动过程中不断切割、翻搅漆料，让沉积在桶底的颜料、填料、树脂组分充分混合，无需额外插入搅拌桨，避免不同批次漆料交叉污染，也省去了搅拌工具清洗的工序。设计过程中优先考虑作业稳定性与安装适配性，机架采用标准矩形钢管焊接成型，底部配置可调式支撑脚，可在不平整的车间地面调整设备水平度，避免运转过程中出现晃动、桶体移位的问题；托辊的间距经过适配计算，可兼容行业内常用的10L-25L标准圆柱形金属漆桶，托辊轴端配置的带座轴承具备密封防尘结构，可适配涂装车间存在少量漆雾、粉尘的作业环境，延长部件使用寿命；驱动单元布置在机架下层的安装空间内，通过链轮链条的传动比匹配，将输出转速调整至适合漆桶回转的区间，既保证混匀效率，又避免转速过高导致漆料在桶内过度激荡、从桶盖密封处渗漏。设备整体为框架式落地结构，安装时无需额外预埋固定，仅需放置在平整的硬化地面调整支撑脚水平即可投入使用，整体外轮廓尺寸紧凑，可放置在涂装车间的调漆工位、物料暂存区旁，不占用过多作业空间，设备的传动部件全部布置在机架框架内部，外侧无外露的旋转传动结构，可避免作业过程中衣物、工具卷入的安全隐患，适配车间常态化的作业安全要求。
