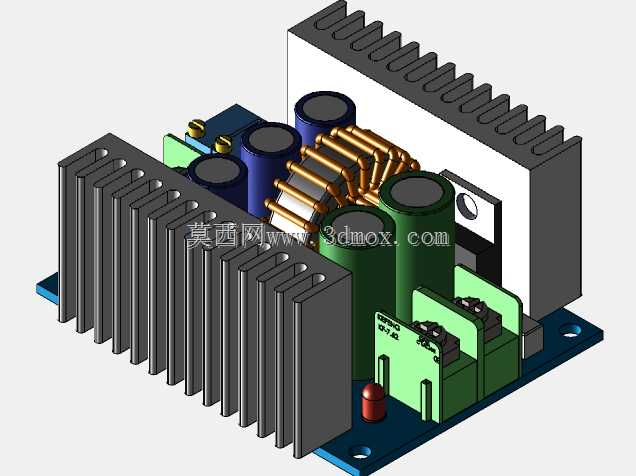

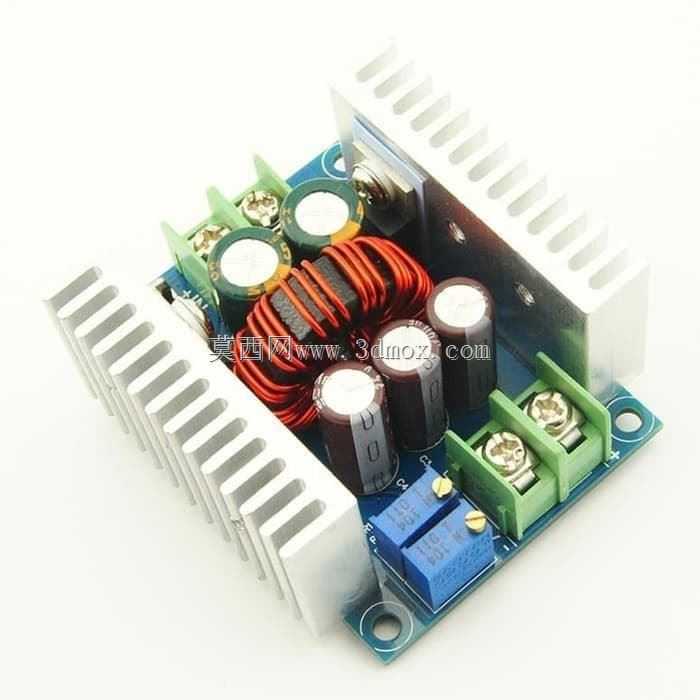

大功率CC-CV降压型DC-DC电源变换模块

这款大功率降压型电源变换模块，主要面向中小功率直流供电场景的电压转换需求，在工业控制板卡供电、车载电子设备改装、锂电池组充电适配、实验室直流电源搭建、小型光伏系统电压匹配等场景中有着广泛的应用空间，能够在输入直流电压高于负载需求电压的场景下，完成稳定的电压转换输出，同时支持恒压、恒流双模式工作，可适配阻性负载、感性负载、电池类负载等多种不同特性的用电对象。模块整体采用铝基板作为电路承载基底，兼顾电路布线的绝缘需求与功率器件的导热需求，核心功率回路采用同步整流拓扑设计，搭配大尺寸铝制挤压型材散热片，能够在满功率输出工况下将核心功率器件的结温控制在安全区间，避免长时间工作出现过热降额甚至器件损坏的问题。电路输入端配置多颗大容量电解电容与高频陶瓷电容组合的滤波阵列，能够有效滤除输入侧的电压尖峰与纹波干扰，抑制输入线缆引入的电磁噪声，提升供电稳定性；功率电感采用多股漆包线并绕的磁环电感，降低大电流工况下的铜损与磁芯损耗，提升整体转换效率；输出端同样配置高低频组合的滤波电容组，将输出电压纹波控制在较低水平，避免对敏感用电设备造成干扰。模块的输出电压、输出电流调节采用顶部外露的精密多圈电位器，使用者可根据实际负载需求精准调整输出参数，恒压模式下可稳定输出设定电压，适用于固定电压供电的设备场景；恒流模式下可稳定输出设定电流，可直接用于锂电池、铅酸电池的限流充电场景，也可为LED负载等恒流驱动需求的设备供电。模块的输入输出连接采用大电流接线端子，无需焊接即可完成大线径导线的可靠连接，适配大电流传输的接触需求，降低接线处的接触电阻与发热风险；PCB板四角预留标准安装固定孔，可配合铜柱或螺丝直接固定在设备机箱、安装平板上，散热片与PCB之间预留足够的电气安全间隙，满足安规设计的爬电距离要求。整体外形结构紧凑，在保证散热能力与功率裕量的前提下尽可能压缩安装占用空间，可轻松集成到各类紧凑型电子设备、供电装置内部，无需额外设计复杂的外围电路，仅需连接输入输出导线即可完成功能搭建，大幅降低直流供电系统的开发与搭建难度。
