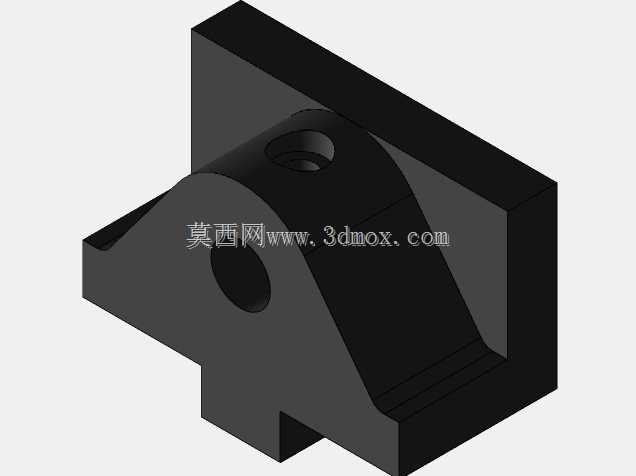

丝杠传动式机用台虎钳夹持工装结构

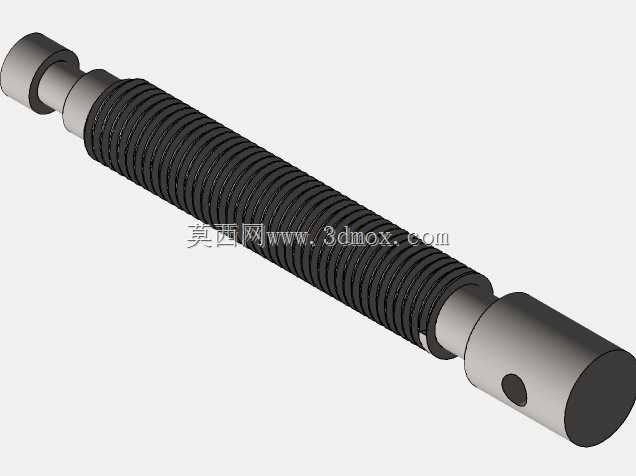

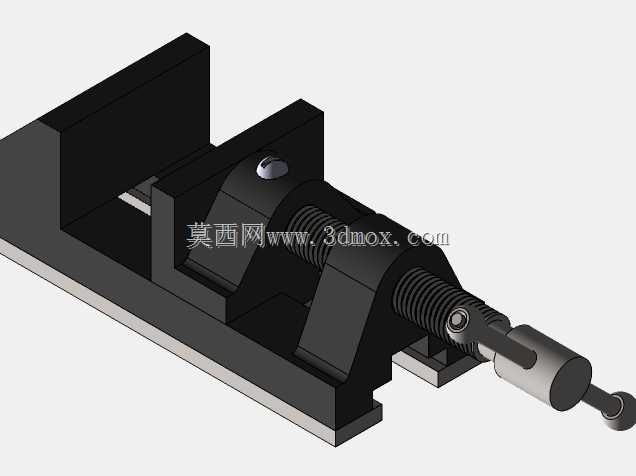

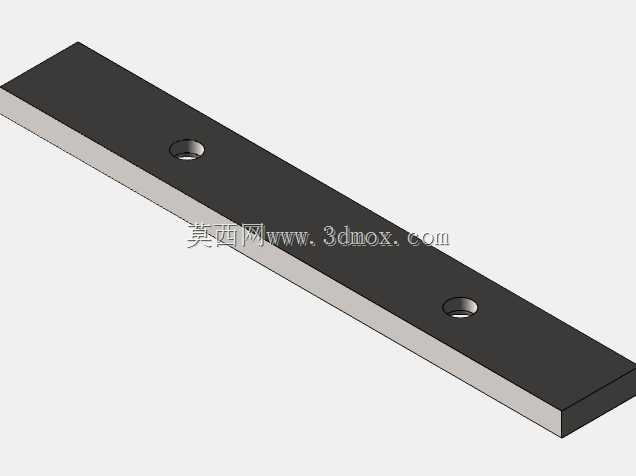

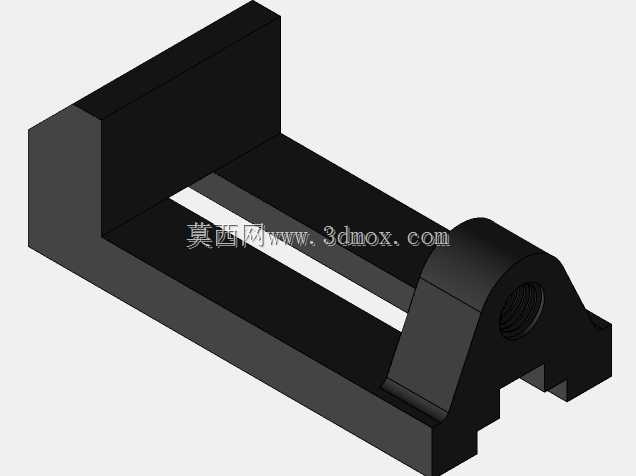

这款丝杠传动式台虎钳是机械加工、钳工装配场景中应用极为广泛的通用夹持工装，主要承担各类中小型金属工件、非金属坯件的装夹固定职能，在铣削、钻孔、锉修、装配调校等工序中为工件提供稳定可靠的夹持力，避免加工过程中工件出现位移、窜动问题，保障加工精度与操作安全。从实际应用场景来看，它既可以单独固定在钳工工作台台面完成手工作业工序的工件装夹，也可以通过底部的定位结构安装在小型钻床、铣床的工作台上，适配机加工序的装夹需求，覆盖机修车间、五金加工工坊、职业院校实训场地等多类使用场景。从功能特性来看，该台虎钳采用梯形丝杠传动结构，配合固定钳身与活动钳身的滑动配合结构，转动端部的摇臂即可带动活动钳身沿导轨方向平稳平移，实现钳口的开合调节，梯形丝杠具备良好的自锁性能，当夹持力达到作业需求后停止转动摇臂，活动钳身不会因工件的反作用力出现回退松脱，能够持续提供稳定的夹持力；钳口部位设计有可拆卸的齿形钳口板，齿形结构能够增大与工件接触面的摩擦力，避免光滑工件受夹持力时打滑，当钳口板磨损后可单独拆卸更换，无需整体更换钳身，大幅降低后续维护成本。从设计思路来看，整体结构采用模块化设计逻辑，固定钳身与底部安装基座采用一体化刚性结构，保障整体装夹后的结构稳定性，活动钳身与丝杠螺母采用嵌装式连接，传动部件隐藏在钳身内部的空腔中，既能够避免加工过程中的切屑、粉尘落入传动间隙造成卡滞，也能减少外部磕碰对传动部件的损伤；摇臂与丝杠端部采用铰接式连接，非使用状态下可将摇臂向下折放，减少空间占用，避免操作人员过往时被摇臂磕碰。从外形尺寸与安装边界来看，该台虎钳整体采用紧凑型布局，钳身长度适配常规中小型工件的装夹需求，钳口最大张开距离可覆盖常见小型坯件、零部件的装夹尺寸范围，底部设计有两个对称的安装定位槽，可通过T型螺栓与工作台的T型槽配合固定，安装时无需对工作台做额外改造，适配多数标准钳工台、小型机床工作台的安装孔位布局，钳身整体高度控制在合理区间，装夹工件后工件的加工高度符合常规作业的人体工学要求，长时间操作不易产生疲劳。
