机加工专用精密钻头夹持虎钳结构

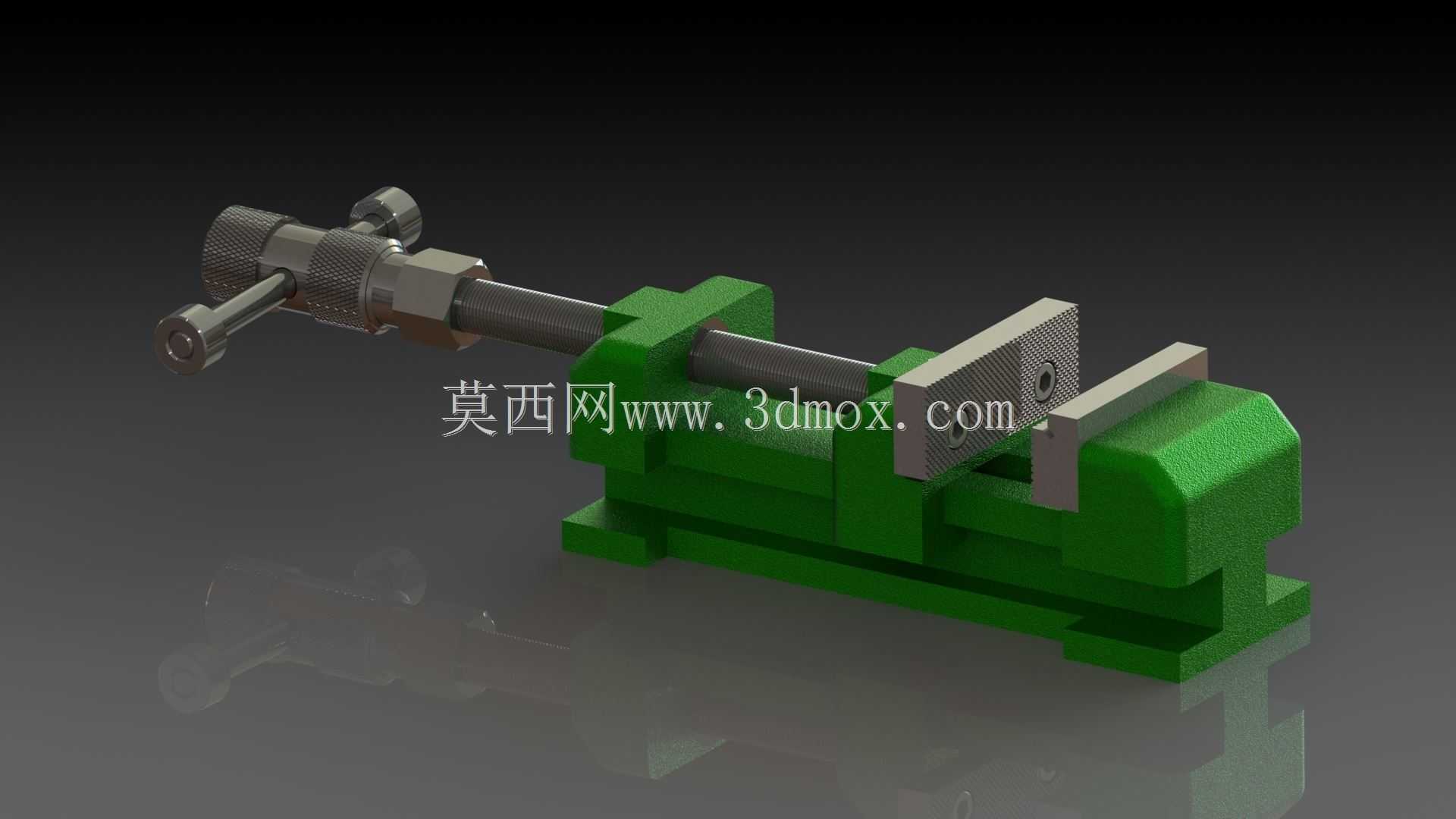

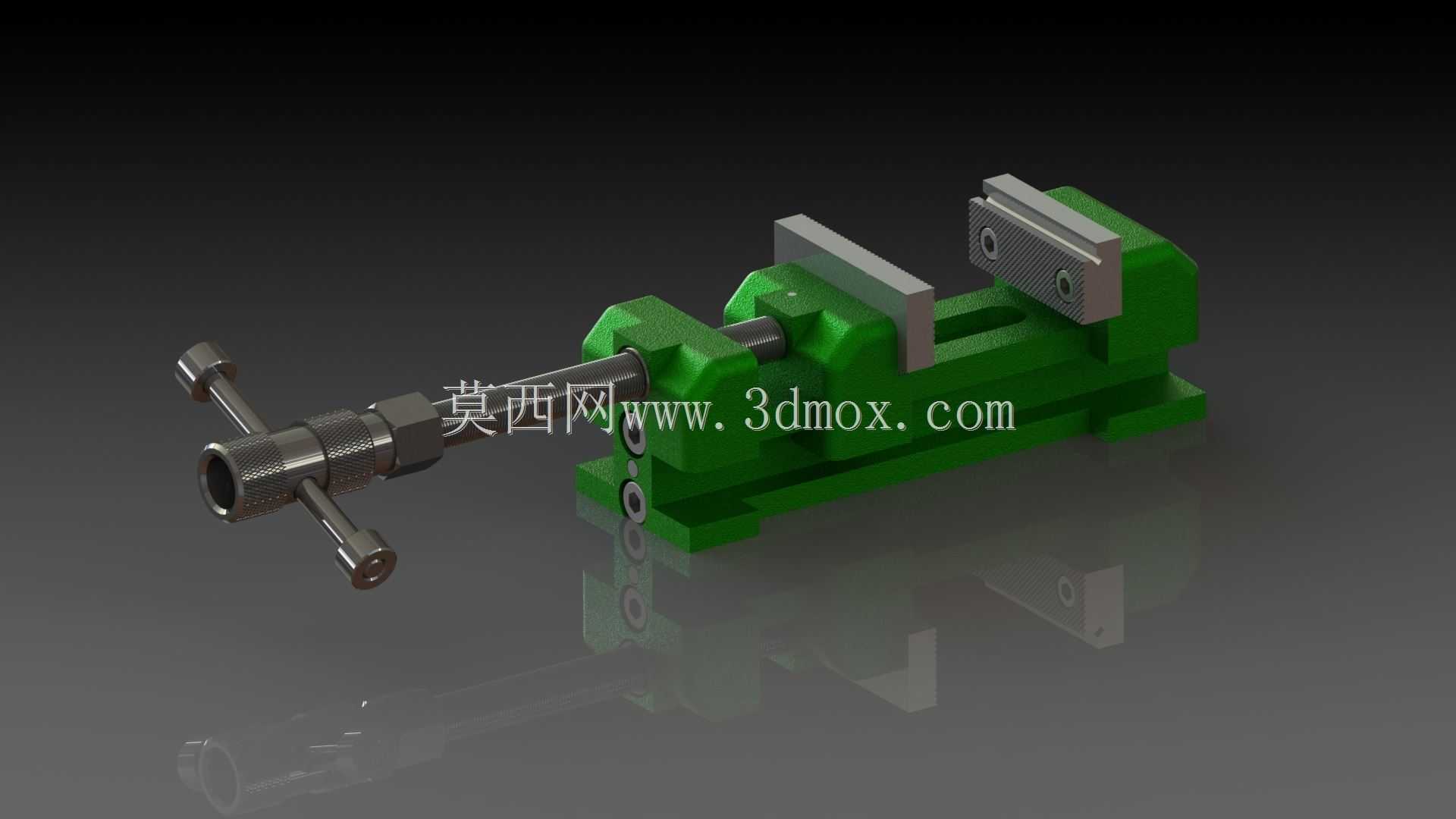

这款虎钳是专为钻削加工场景设计的夹持工装，主要适配台式钻床、立式钻床的小件加工工位，也可在钳工划线、小型零件修配、钻孔去毛刺等工序中承担工件固定功能，能够解决钻削过程中工件偏移、钻头走偏的问题，尤其适合小型轴类、板类、异形小零件的钻孔、铰孔、攻丝作业，在五金加工、小型机械维修、教学实训车间都有广泛的使用空间。从功能特性来看，这款虎钳采用丝杠进给的夹紧结构，通过旋转端部的手柄带动丝杠转动，驱动活动钳身沿固定导轨做直线往复运动，配合钳口的防滑齿面结构，能够提供稳定的夹紧力，避免加工过程中工件受钻削轴向力、周向扭矩作用发生位移；钳身主体采用一体式铸造结构设计，刚性充足，可承受钻削过程中的振动载荷，减少加工震颤带来的孔径偏差、孔壁粗糙问题，固定钳身与活动钳身的配合面经过精密研磨，运动顺畅无卡滞，重复装夹的定位一致性表现优异。在设计思路上，这款虎钳充分考虑了钻加工的实际工况，将整体重心压低，底座接触面做了平整化处理，既可以通过螺栓固定在钻床工作台的T型槽上，也可配合压板实现临时装夹，适配不同工作台的安装条件；丝杠尾部设置了锁紧结构，夹紧工件后可锁定丝杠位置，防止加工振动导致丝杠回松，保障夹紧可靠性；钳口采用可拆卸式设计，磨损后可快速更换，也可根据加工工件的外形更换软钳口、V型钳口，适配不同形状工件的夹持需求，比如装夹圆柱形钻头坯料、小型轴件时更换V型钳口即可实现对中夹持，避免工件装夹歪斜。从安装边界与外形尺寸来看，这款虎钳的整体长度适配常规小型钻床的工作台行程，钳口张开范围覆盖常规小型零件的夹持尺寸，整体高度不会超出钻床的主轴最低行程限位，安装时无需额外加高垫块即可满足常规钻孔的行程要求；底座的安装孔位间距符合通用钻床工作台的T型槽间距标准，无需额外加工转接板即可完成固定，整体结构紧凑，占用工作台面积小，在小型加工工位上也能灵活布置，不会和钻床的冷却管路、操作手柄产生干涉。实际使用过程中，这款虎钳的操作逻辑简单，转动手柄即可快速完成工件的装夹与拆卸，夹紧力可通过手柄的旋转力矩灵活调整，针对薄壁类零件可控制夹紧力度避免夹伤工件，针对硬质金属零件则可加大夹紧力矩保障装夹牢固，能够覆盖多数小型钻削加工的夹持需求，是机加工工位上实用性极强的基础工装。
