凸轮驱动球面头顶紧定位机构

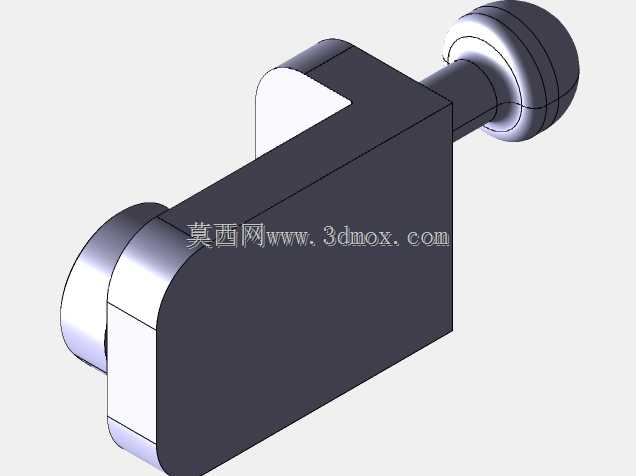

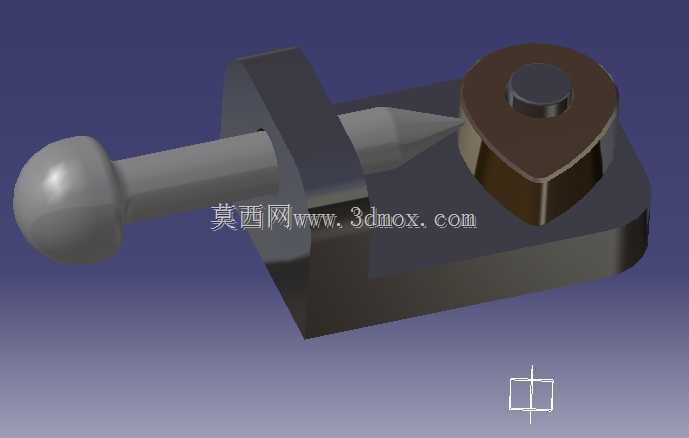

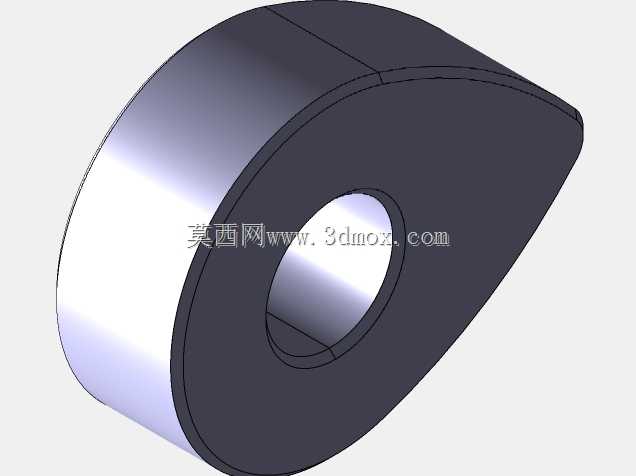

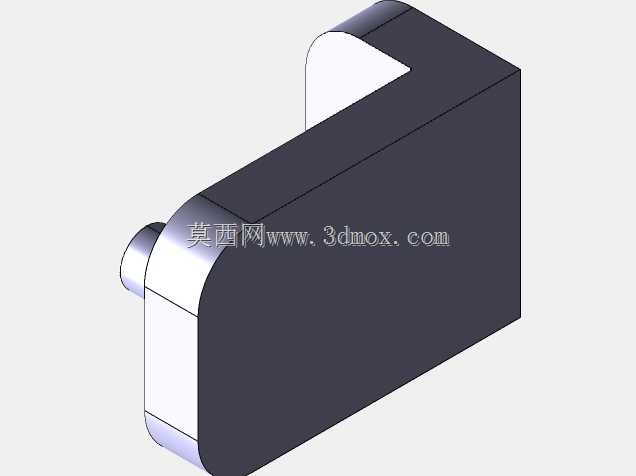

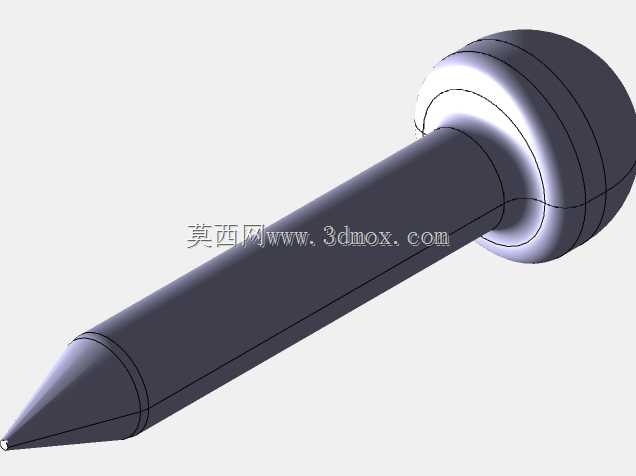

该机构是典型的机械式凸轮顶紧定位组件，主要应用于小型工装夹具、精密检测工位、轻型装配作业线的工件定位场景，可在无外接动力源的手动操作场景下完成工件的快速顶紧与松脱动作，适配小尺寸零部件的装夹定位需求，尤其适合需要频繁装卸工件的工位，能大幅降低操作的动作幅度，提升工位作业的连贯性。从功能特性来看，该机构依靠端面凸轮的轮廓曲面驱动带球面端头的推杆做直线往复运动，凸轮旋转至工作段轮廓时，推杆向前伸出，端头的球面结构可自适应贴合带锥面或平面的工件定位面，避免硬接触造成的工件表面压伤，同时球面接触能自动补偿小角度的安装偏差，保证顶紧力均匀分布在接触面上；当凸轮旋转至回程段轮廓时，推杆可依靠配套的复位结构自动退回，松开工件完成取放流程。在设计思路上，该机构采用一体式块状基座作为承载主体，基座上开设同轴的推杆导向孔，保证推杆运动过程中无径向窜动，凸轮通过销轴直接安装在基座的凸台安装位上，无需额外的支撑座，整体结构紧凑，零部件数量少，加工与装配难度低，适合小批量工装的快速制作。推杆端头采用整球结构设计，相比平头推杆，接触点的应力分布更均匀，在同等顶紧力下可减少工件表面的压痕深度，适配表面质量要求较高的有色金属、塑料类工件装夹。从安装边界来看，该机构整体为块状布局，基座底部为平整安装面，可通过螺栓直接固定在工装基板或工作台面上，安装时需保证推杆轴线与工件被顶紧面垂直，凸轮的操作端预留足够的手动旋转空间，整体占用安装空间小，可在狭小的工装布局中灵活布置，无需预留大尺寸的操作避让区域。机构的运动行程由凸轮的升程决定，可根据实际工件的顶紧距离需求更换对应升程的凸轮件，无需改动基座与推杆的主体结构，具备一定的通用适配能力，日常维护仅需定期在导向孔与凸轮接触面添加润滑脂即可，长期使用的磨损件仅为凸轮与推杆接触头，更换成本极低。
