曲柄滑块式直线往复传动机构

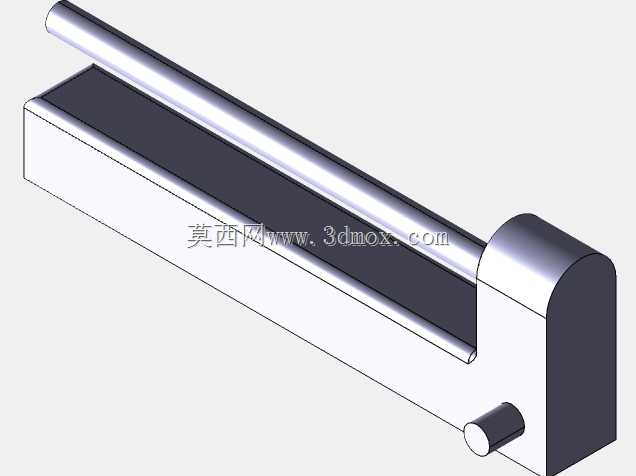

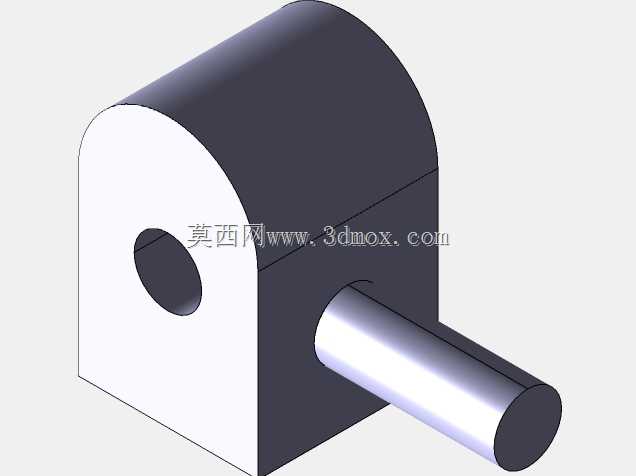

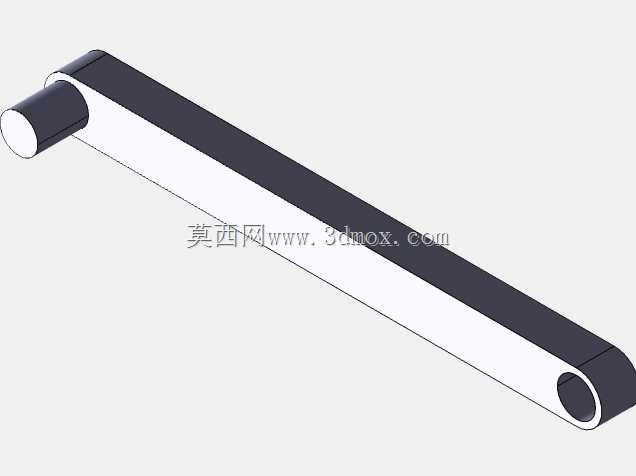

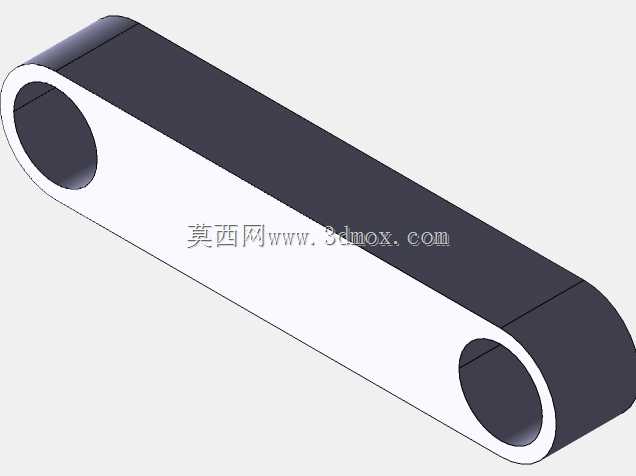

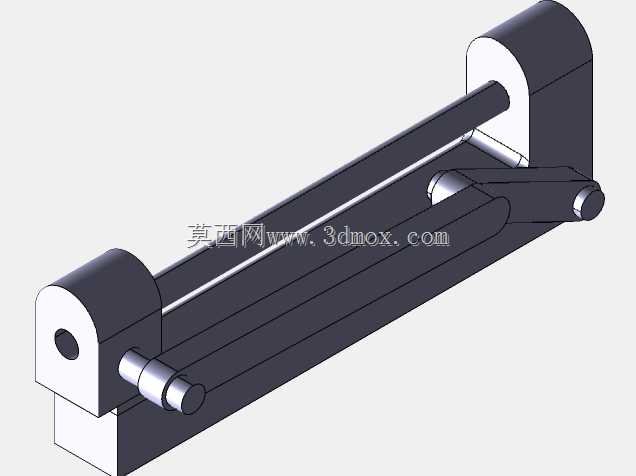

该曲柄滑块式直线往复传动机构，是机械传动领域中实现旋转运动与直线往复运动转换的经典执行结构，广泛应用于各类需要定向直线往复动作的工业生产场景，涵盖轻工送料、冲压辅助送料、小型压力执行、纺织设备导纱往复、包装设备推料工位等诸多作业环节，可作为独立功能模块嵌入各类专用设备中，承担动力转换与动作输出的核心作用。该机构整体采用卧式布局，核心由固定支撑座、光滑传动导杆、多段铰接连杆、回转曲柄组件构成，固定支撑座设置在导杆的两端，为导杆提供稳定的径向支撑，避免导杆在往复运动过程中出现径向窜动，保障运动轨迹的直线度精度。传动导杆采用光滑圆柱面设计，与支撑座内的滑动衬套配合，运动过程中摩擦阻力小，动作响应灵敏，可适配中低速往复运动的工况需求。多段铰接连杆采用等强度设计思路，每处铰接位置都预留了标准销轴的安装空间，铰接副的间隙控制在合理范围内，既保证运动过程中无卡滞，又能减少回程间隙带来的运动误差，保障动力传递的稳定性。回转曲柄组件作为动力输入端，可直接与伺服电机、减速电机的输出轴连接，将电机输出的连续旋转运动，通过连杆的铰接传动，转化为导杆沿轴向的直线往复运动，通过调整曲柄的回转半径，可灵活调整导杆的往复行程范围，适配不同工位的行程需求。在安装边界上，该机构整体外形规整，两端支撑座的底面为平整安装面，预留了标准螺栓的安装孔位，可直接固定在设备的安装平台上，不需要额外设计复杂的转接工装，安装调试难度低；机构整体的横向尺寸适配多数小型设备的内部安装空间，竖向高度不会占用过多的设备内部竖向空间，可在紧凑的设备舱内完成布置。在功能特性上，该机构运动过程中动力传递平稳，无明显的冲击载荷，可长时间连续运行，铰接位置可根据工况需求加装润滑注油孔，定期补充润滑脂即可降低铰接副的磨损，延长整体使用寿命。设计过程中充分考虑了运动干涉问题，各连杆在整个运动行程内都不会与支撑座、导杆发生碰撞，运动轨迹经过反复校核，可顺畅完成全行程的往复动作，既可以作为教学演示的运动学案例，也可直接经过尺寸适配后应用到实际工业设备中，承担直线往复动作的输出功能，相比齿轮齿条、丝杠传动等直线传动形式，该结构结构简单、制造成本低、维护便捷，在中低速、轻载的往复动作场景下具备极高的性价比。
