带定位结构的饮用水瓶盖注塑成型模具

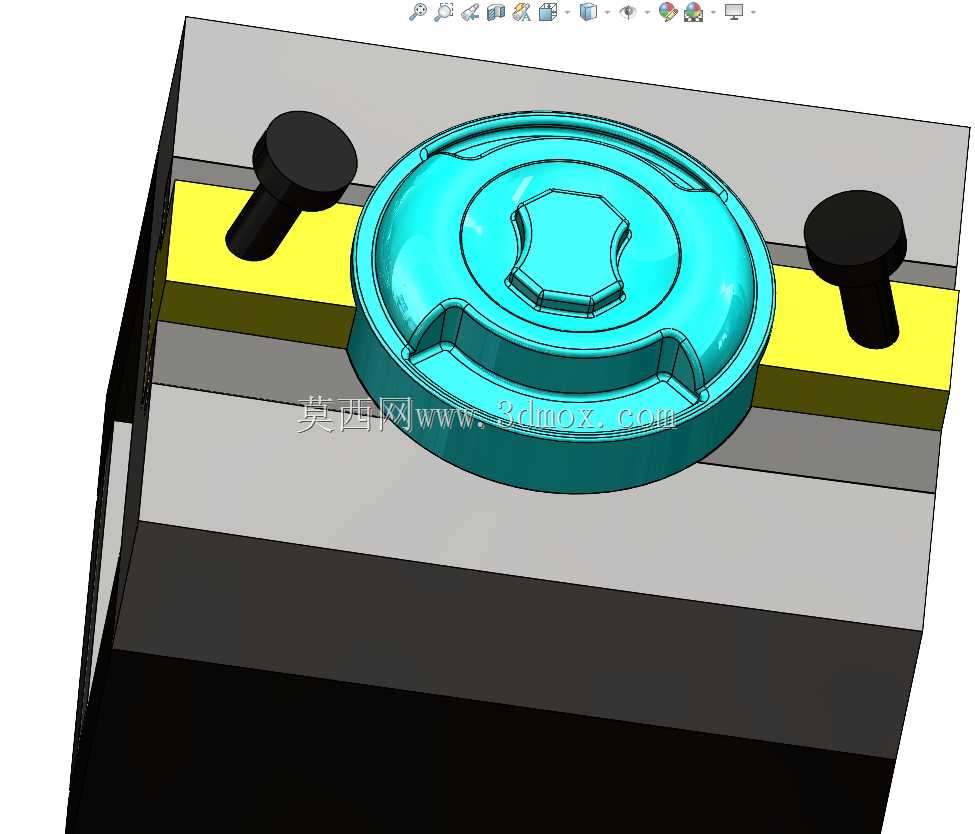

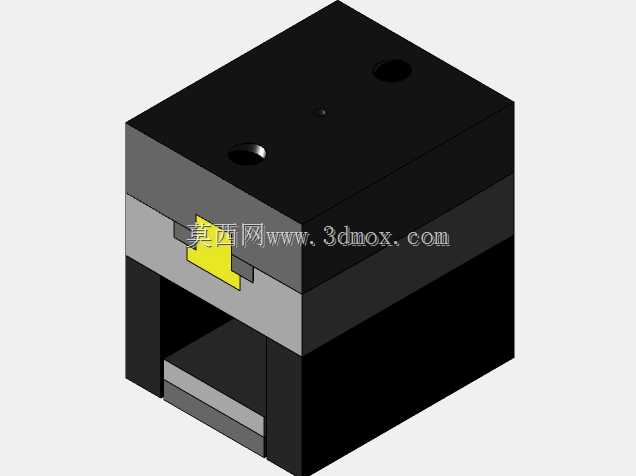

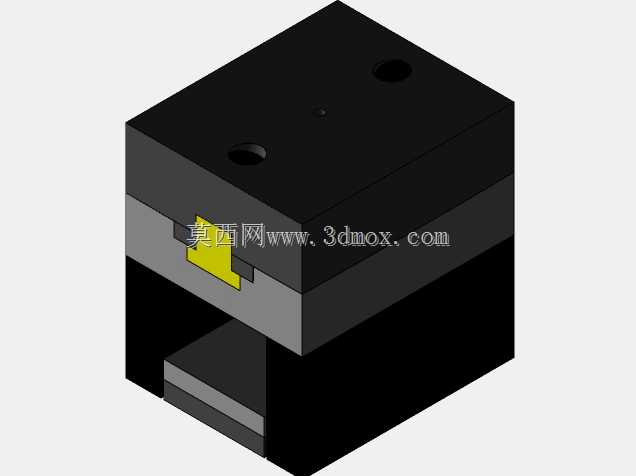

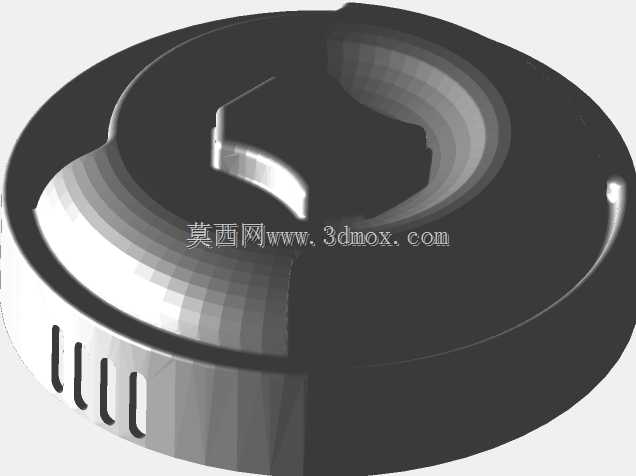

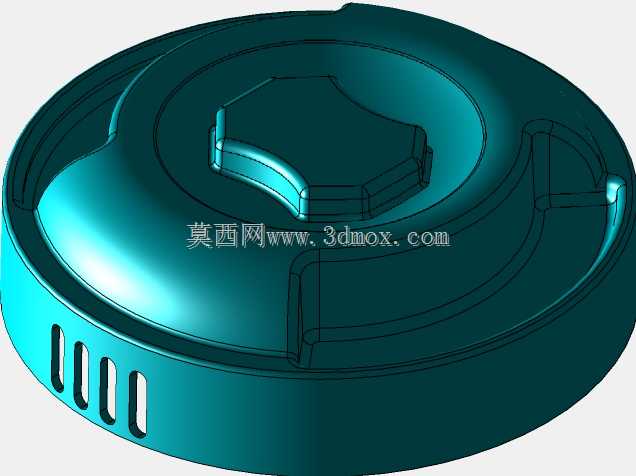

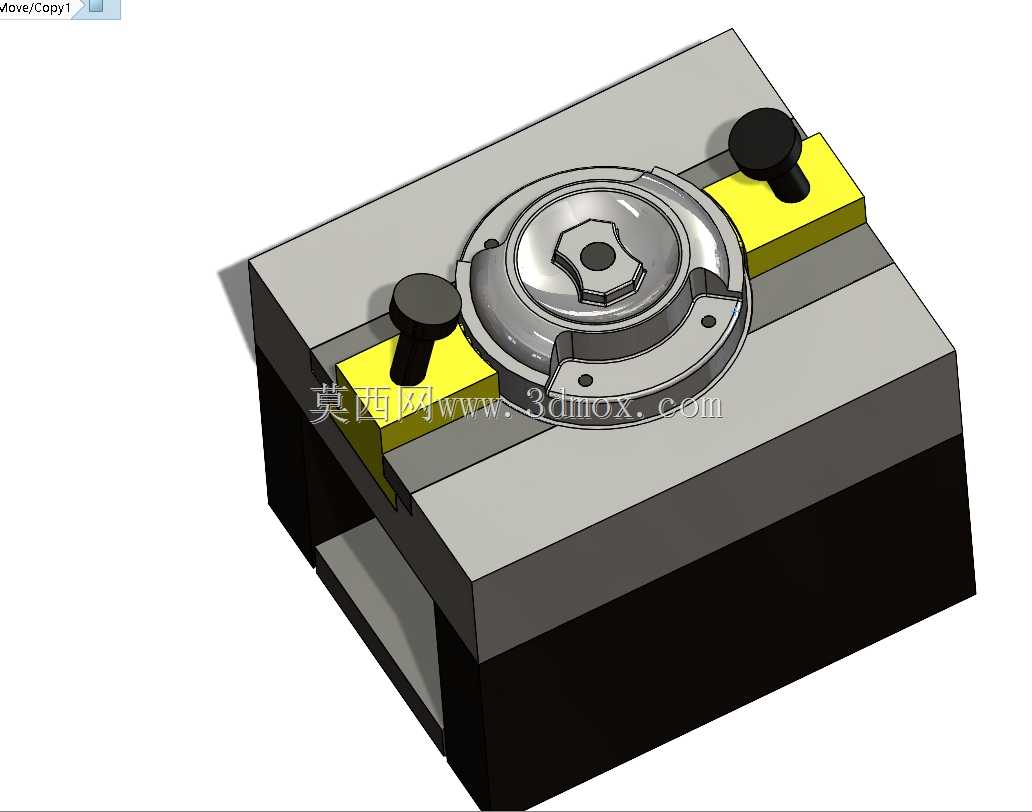

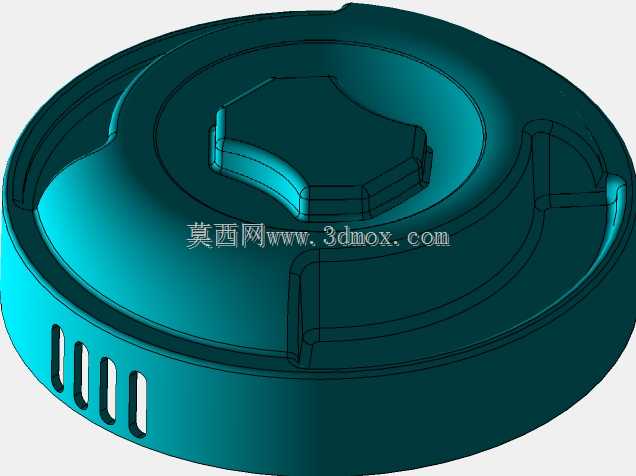

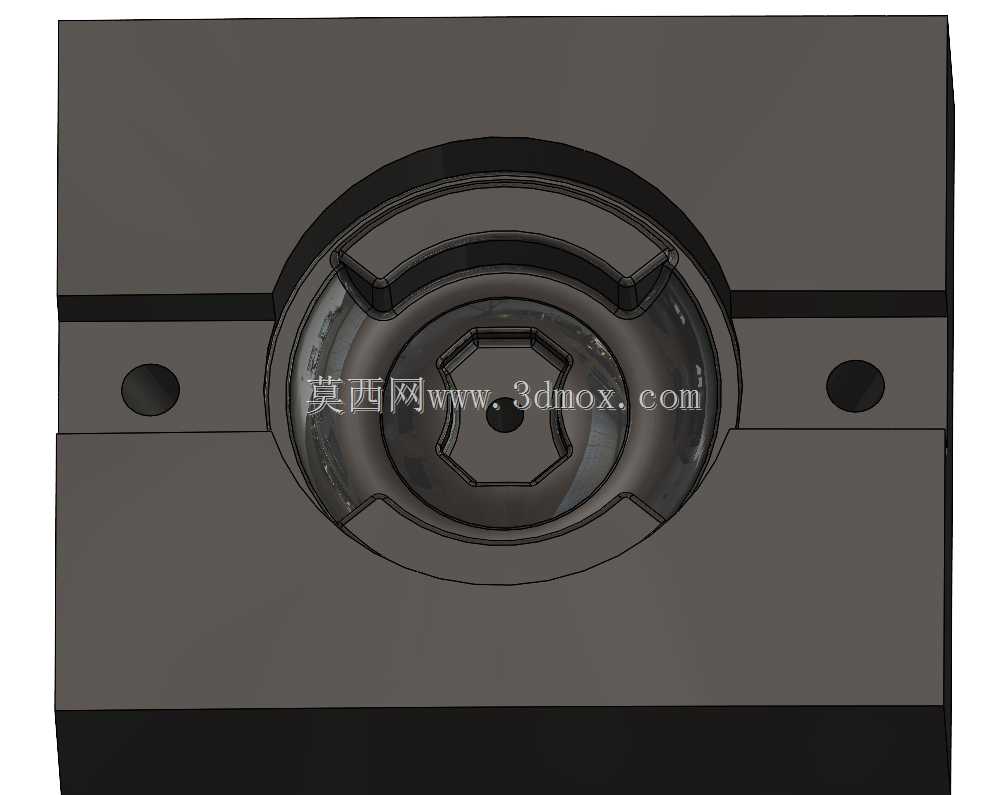

这款瓶盖成型模具主要面向瓶装饮用水、瓶装饮品的规模化注塑生产场景，是饮品包装生产环节中直接决定瓶盖成型精度、密封性能与生产良率的核心工装，适配常规卧式注塑机的安装工位，可直接搭载于常规吨位的注塑设备上完成连续化生产作业。模具整体采用标准两板模架结构，上下模架的安装边界完全匹配常规注塑机的拉杆间距与模厚安装要求，无需额外定制转接板即可完成装夹固定，模架两侧设置的黑色圆柱定位销，可在合模过程中提供精准的导向定位，避免合模错位导致的型腔偏心、瓶盖壁厚不均问题，从工装层面保障每一模成型的瓶盖尺寸一致性。模具核心成型型腔完全贴合瓶盖的实际结构设计，型腔表面做了镜面抛光处理，可保障成型后的瓶盖外表面光滑无毛刺，无需后续额外的打磨修边工序；型腔内部精准复刻了瓶盖顶部的防滑凹陷造型、侧边的密封卡扣结构，成型后的瓶盖可直接与对应口径的瓶身完成旋合装配，密封性能满足饮品封装的防漏要求，可承受常规运输堆叠过程中的挤压、晃动工况，不会出现漏液、瓶盖松脱的问题。在设计思路上，这款模具充分考虑了量产场景下的生产效率与维护便捷性，分型面设置在瓶盖的侧边最大轮廓处，开模后瓶盖可自动留于动模侧，配合顶出机构可实现自动脱模，大幅减少人工取件的时间成本；模架的流道设计采用平衡式布局，可保障注塑过程中熔融塑料均匀填充整个型腔，避免出现缺胶、飞边、缩痕等成型缺陷，有效提升量产过程中的产品良率。模具的冷却水路沿型腔周边均匀排布，可在注塑保压完成后快速带走热量，缩短塑件的冷却定型时间，有效缩短单模生产周期，适配大批量快消品包装的高节拍生产需求，日常维护时仅需拆开定位销即可完成型腔表面的清洁与检查，降低工装维护的时间成本。
