户外架空线缆支撑桁架金属结构

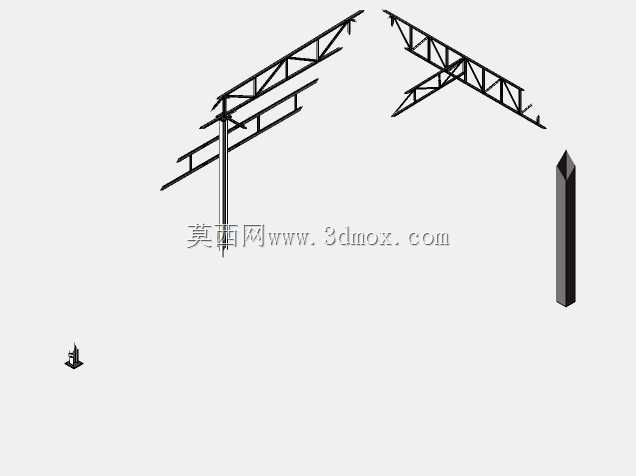

该金属结构主要应用于户外电力、通信线路的架空布设场景，可作为城郊、厂区、园区内中短距离线缆的支撑载体，替代传统混凝土电杆实现多回路线缆的分层架设，适配低压输电线、通信光缆、弱电信号线等多种线路的挂载需求，在临时施工场地、产业园区配套、乡村线路改造等场景中具备灵活部署的优势。结构整体采用分体式设计，包含立式承重立柱、悬挑桁架臂、端部固定桩三个核心部分，立柱采用多边形截面型材制作，底部预留与预埋基础的连接点位，可通过法兰盘或焊接方式与地面混凝土基座固定，单根立柱可同时承载两组对称或单侧布置的悬挑桁架，满足不同走向的线路布设需求。悬挑桁架采用三角格构式设计思路，通过多根小型型材拼接形成稳定的三角受力单元，在降低整体自重的同时保证足够的抗弯、抗扭性能，桁架臂沿长度方向预留多组线缆挂载点位，可根据线缆数量、排布间距灵活安装绝缘瓷瓶、固定线夹等配件，分层布设的结构可实现强电、弱电线路的物理隔离，避免线路间的信号干扰与安全隐患。端部固定桩采用锥形尖头设计，可直接打入土层或嵌入预制基础内，作为线路末端的受力锚点，平衡线缆张拉产生的水平拉力，避免桁架臂受长期侧向拉力出现形变。设计过程中充分考虑户外使用的受力特性，所有型材连接节点均采用满焊工艺处理，整体结构可抵御常规风压、雨雪荷载带来的外力影响，安装时可根据现场线路走向调整桁架臂的悬挑角度与伸出长度，无需额外定制异型构件，适配不同宽度的通道、不同高度的架设要求，结构整体安装边界灵活，单组结构的覆盖跨度可根据桁架臂长度调整，立柱安装仅需预留1米见方的基础作业面，适合在场地受限的区域部署，后期维护时可单独更换受损的桁架单元或型材部件，降低整体运维成本。
