多安装位铰接式指关节传动连接构件

该铰接式指关节构件是多自由度铰接传动系统中的核心承载连接部件，主要应用于仿生机械手、工业夹持末端执行器、精密铰接传动机构等场景，承担关节处的载荷传递、转动导向与多部件连接定位功能，是实现机构多维度摆动、精准传力的关键结构件。在实际设备运行过程中，该构件作为关节转动的核心载体，需要同时承受径向载荷、轴向倾覆力矩以及往复摆动带来的交变载荷，其结构强度、安装定位精度直接决定了整套铰接机构的运行稳定性、动作重复定位精度与使用寿命。

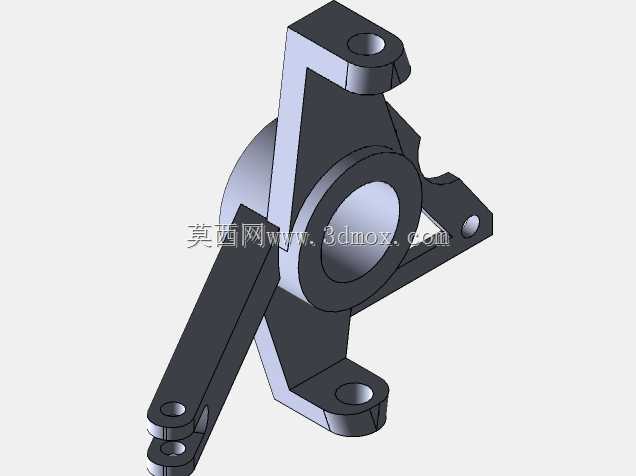

从功能特性来看，该构件采用一体化集成式结构设计，中心设置大直径通孔作为关节主轴的装配位，孔位周边做加厚凸台处理，提升主轴装配后的支撑刚度，避免往复转动过程中出现孔位形变、主轴偏移的问题。构件向外延伸出多组带安装孔的支耳结构，不同方位的支耳分别对应动力输入连杆、动作输出摆臂、辅助支撑结构的安装位，各支耳的安装孔位同轴度、位置度经过精准设计，能够保证各连接部件装配后转动无卡滞、传力无偏载，有效降低关节转动过程中的摩擦损耗与应力集中风险。

设计过程中，工程师首先结合关节的额定负载、转动角度范围、动作频率等核心参数，确定中心主轴孔的直径与支撑段长度，保证主轴装配后的配合精度满足转动要求；随后根据各外接部件的运动轨迹，反复调整各支耳的延伸角度、安装孔间距，避免机构摆动过程中出现部件干涉，同时通过拓扑优化去除非承载区域的多余材料，在保证整体结构强度、刚度满足交变载荷使用要求的前提下，尽可能降低构件自身重量，减小关节转动时的惯量，提升机构动作响应速度。各安装孔位均设计有沉头结构，能够容纳紧固件头部，保证装配后紧固件不突出构件表面，避免对周边运动部件造成刮擦干涉。

从安装边界来看，该构件中心主轴孔为核心装配基准，装配时需保证孔位与关节主轴的同轴度误差控制在合理公差范围内，各支耳安装孔分别对应不同外接部件的连接端，安装时需确认各摆臂的初始角度与设计值一致，预留足够的摆动间隙，避免机构运行到极限位置时出现结构碰撞。构件整体外形紧凑，各支耳的布局充分利用了关节周边的空间，无需额外占用过多安装位置，能够适配狭小空间内的多自由度铰接传动需求，可广泛应用于各类需要实现往复铰接摆动的机械传动场景。
