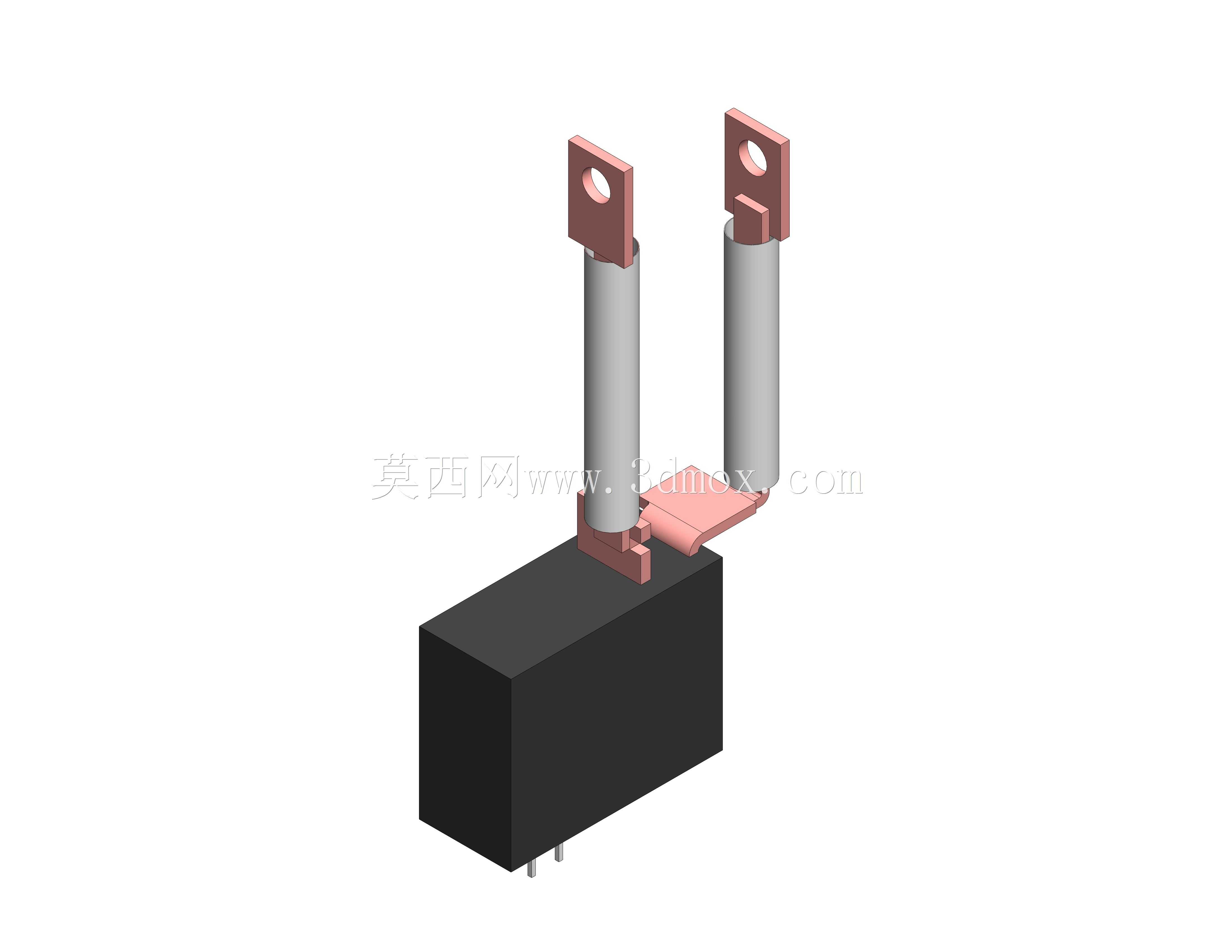

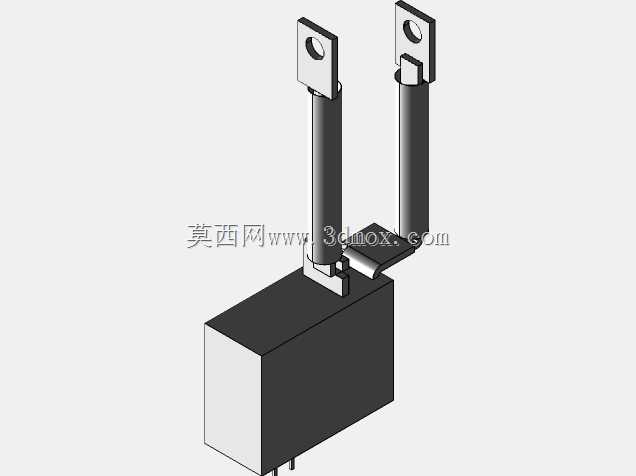

带外接接线端子的电磁式继电器结构

这款继电器结构主要面向低压工控回路、小型电力控制场景设计，可广泛应用在自动化控制柜、小型配电模组、家用电气控制板等场景中，核心作用是通过小电流控制信号驱动内部电磁机构动作，实现主回路大电流的通断切换，同时实现控制回路与负载回路的电气隔离，避免负载侧的电流波动、浪涌冲击损坏前端的控制元器件，保障整个电路系统的运行稳定性。从功能特性来看，该结构采用塑封式主体外壳设计，能够隔绝日常使用环境中的浮尘、少量潮气侵入内部电磁触点结构，延长内部触点的使用寿命；顶部伸出的两组加长型接线端子采用带安装孔的铜质导电片设计，既可以通过螺栓锁紧实现大平方导线的可靠压接，也能够适配铜排类的硬连接安装需求，相比常规插针式继电器，能够承载更大的持续工作电流，适配更高功率的负载通断需求；主体底部保留了直插式引脚，可直接焊接在PCB电路板上实现控制信号的接入，兼顾了板载安装与大电流外接的双重使用需求。在设计思路上，该结构优先考虑了安装场景的兼容性，将电磁驱动主体与外接导电端子做了模块化的衔接设计，导电端子与内部触点之间通过折弯铜片实现软连接，既保证了导电通路的低接触电阻，也能够抵消安装过程中产生的装配应力，避免应力传递到内部触点结构导致触点移位、接触不良的问题；端子外侧的绝缘护套采用分段式圆柱结构，将带电的导电铜柱完全包裹在内，仅露出顶端的接线安装位，能够有效避免相邻接线端子之间的飞弧、短路风险，提升高压工况下的使用安全性。从安装边界来看，主体塑壳采用规整的长方体结构，安装时可直接贴装在PCB板或安装基座表面，不需要额外预留侧面的操作空间；顶部接线端子的安装孔处于同一水平高度，接线操作时可从垂直方向直接锁紧螺栓，不需要倾斜工具即可完成接线作业；底部插针的间距采用标准工控继电器的引脚间距规范，能够直接兼容市面上常规的继电器底座，不需要重新设计安装孔位即可完成替换适配，大幅降低了设备升级改造成本。整体结构在满足继电器基础通断功能的前提下，优化了大电流接线的适配能力，兼顾了板载安装的便捷性与外接大负载的可靠性，能够覆盖多数中小功率电气控制场景的使用需求。
