拖车用嵌入式不锈钢面板锁具结构设计

这款不锈钢桨锁主要面向拖挂式房车、货运平板拖车、工程专用拖车的厢体舱门、侧边工具储物舱、外挂设备舱的锁闭需求设计，同时也可适配发电机组静音箱、户外移动设备柜体、特种作业车辆的外置检修舱门等场景，解决户外移动载具舱门在颠簸行驶、风吹雨淋、粉尘侵蚀环境下的可靠锁闭问题，避免行驶过程中舱门意外开启导致内部工具、物资掉落引发安全隐患，同时兼顾户外使用的防锈耐蚀性能与操作便捷性。

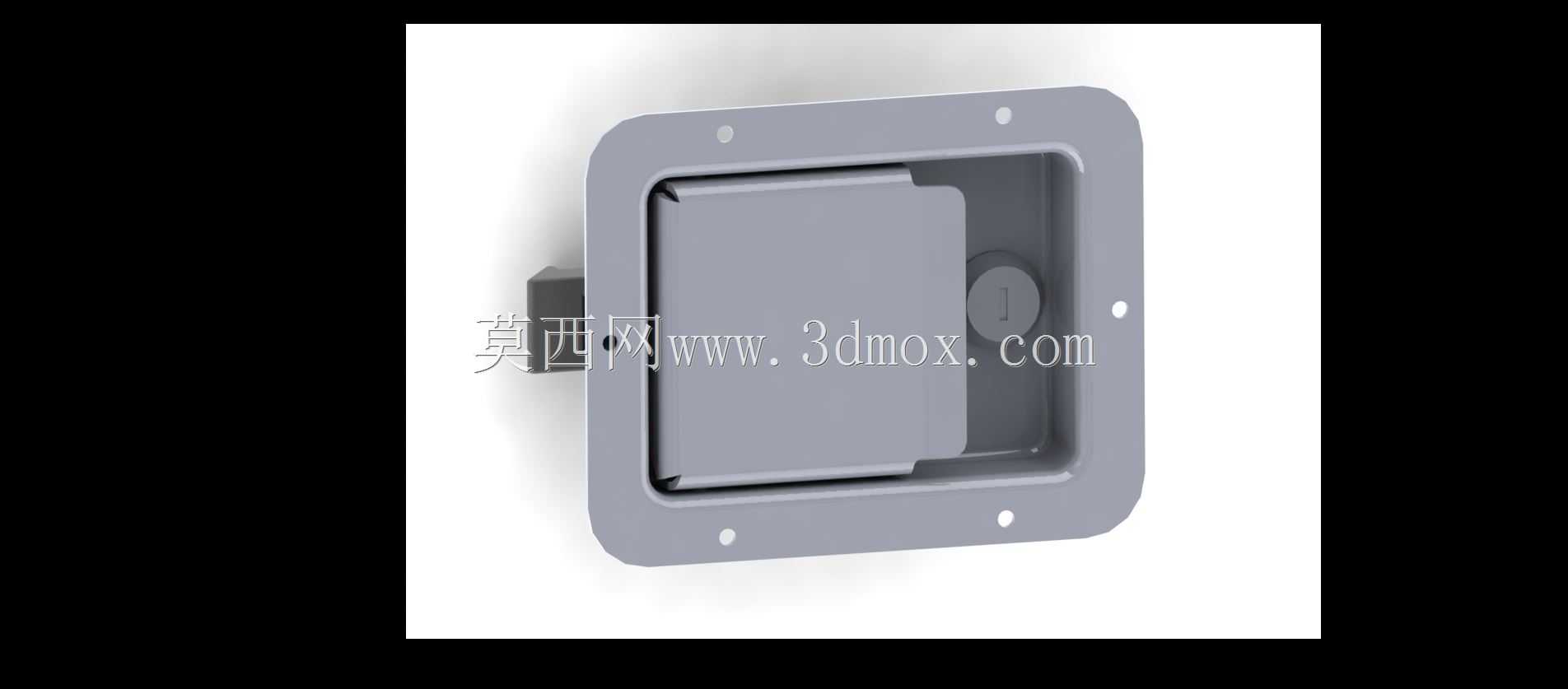

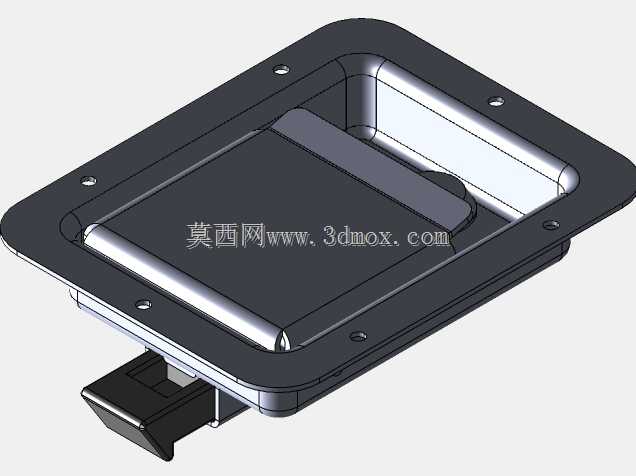

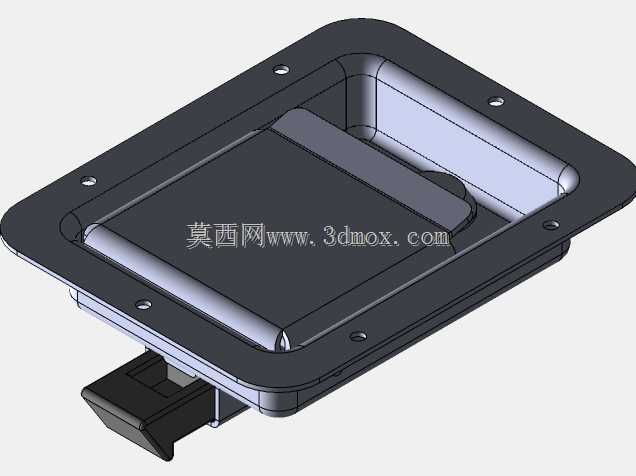

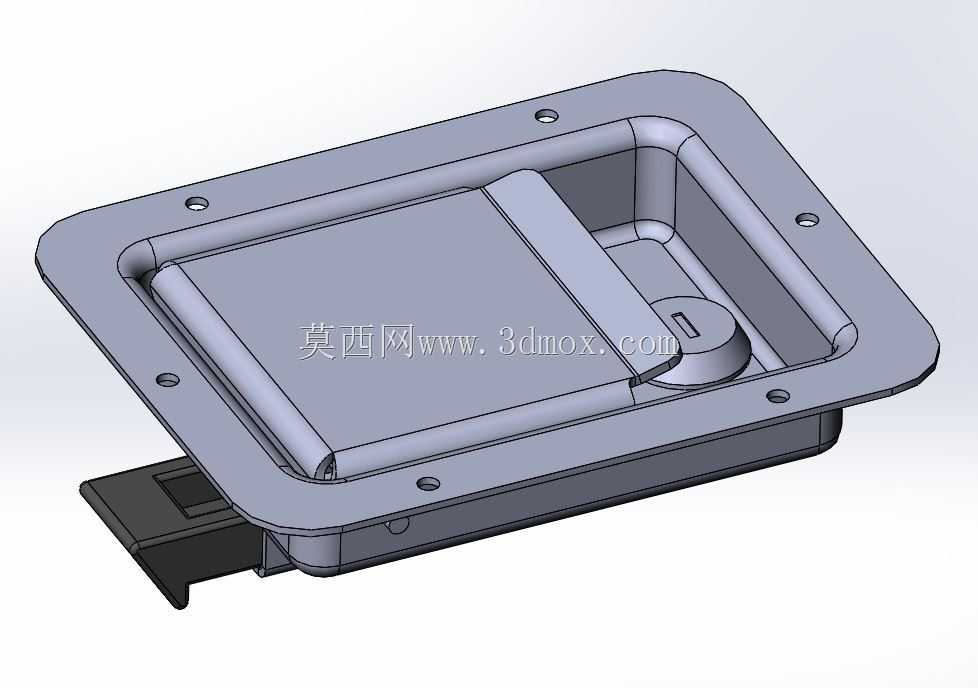

产品整体采用嵌入式暗装结构设计，安装后锁具主体完全嵌入舱门面板内部，外露面与安装法兰齐平，无突出的操作手柄或锁体外露结构，一方面可以避免拖车在狭窄路段会车、林间作业、装卸货物时突出部件被剐蹭磕碰导致锁具损坏，另一方面平整的外露面也能降低车辆行驶过程中的风阻，减少高速行驶时的风噪与额外油耗。锁体主体采用304不锈钢冲压成型，表面做哑光拉丝处理，既可以抵御户外雨水、融雪盐、道路扬尘带来的锈蚀问题，长期使用也不易残留污渍，日常清洁维护十分便捷。

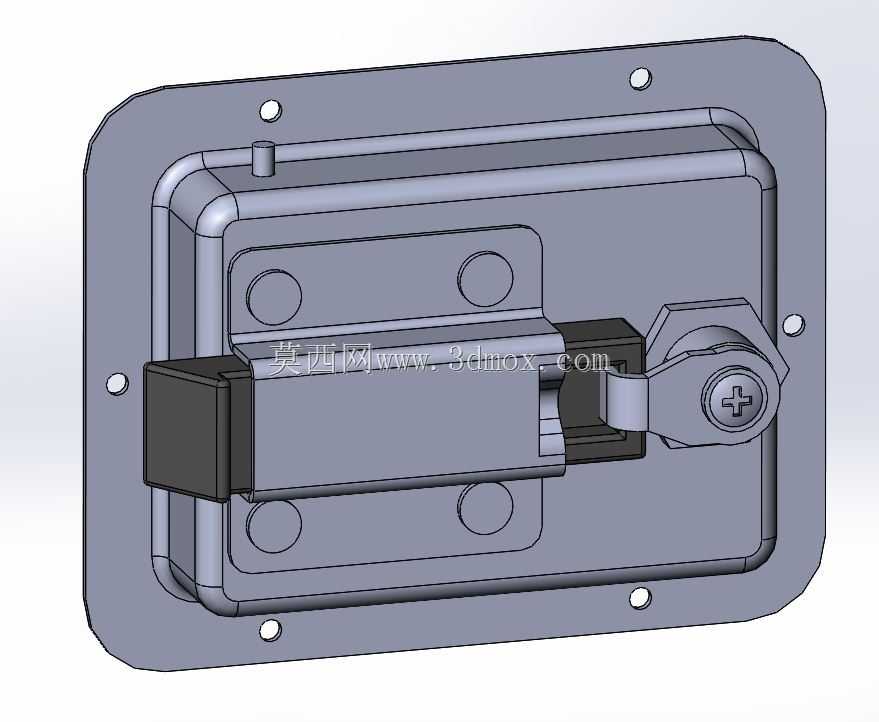

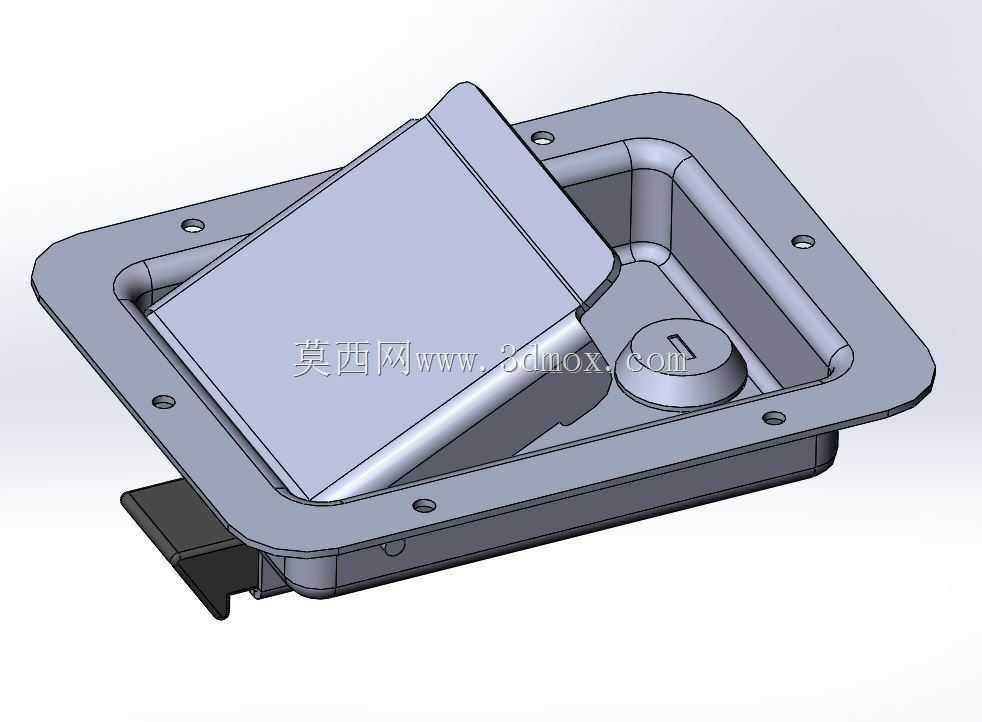

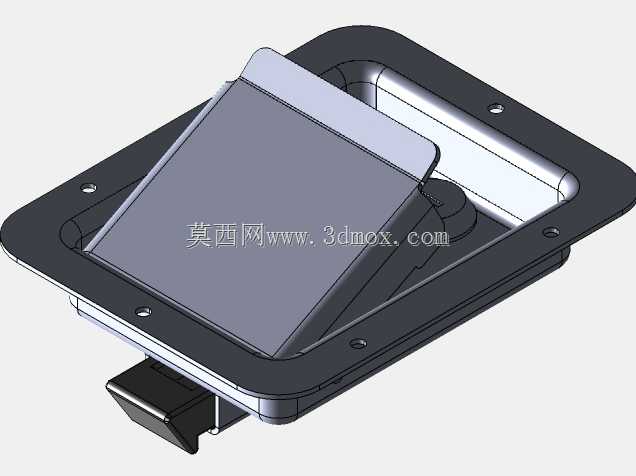

功能设计上，这款锁采用隐藏式桨状操作手柄，常态下手柄收纳于锁体的凹陷槽内，需要开启时按压手柄端部的解锁卡扣即可翻起手柄，通过转动手柄带动内部的锁止拨片实现解锁，锁止状态下手柄完全收纳无突出，非专用操作无法从外部撬动，具备较好的防误开、防撬性能。锁体内部的传动结构做了间隙优化，即使在低温冻雨、沙尘附着的工况下，也不会出现卡滞无法操作的问题，转动操作的阻尼感适中，戴劳保手套也可以顺利完成开合操作。

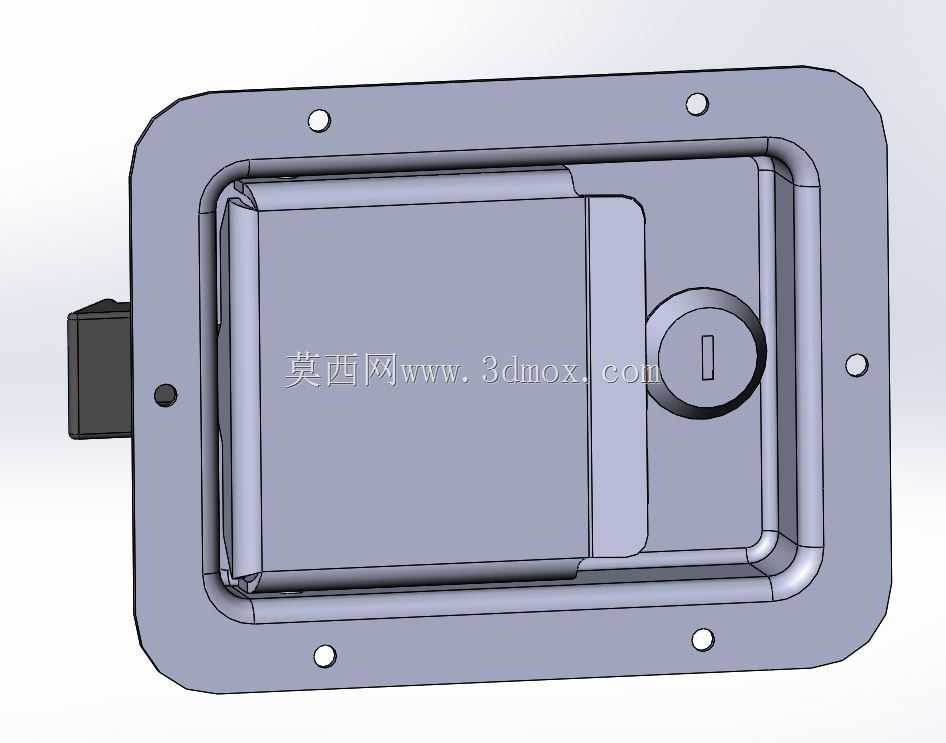

安装边界方面，这款锁采用方形法兰安装结构，法兰四周预留四个对称的安装固定孔，适配1.5mm-5mm厚度的金属舱门面板安装，安装时仅需在舱门面板上开出对应尺寸的方形嵌入孔，将锁体嵌入后从背面用紧固件锁紧法兰即可完成固定，不需要额外做焊接或者复杂的钣金适配，安装流程简单，后期维护更换也十分便捷。锁体的内部嵌入深度做了紧凑化设计，不会过度占用舱门内侧的储物空间，适配绝大多数拖车舱门的内部空间余量，锁止拨片的行程可以根据舱门的密封胶条压缩量做小幅调整，保证舱门关闭后可以压紧密封胶条，实现舱内的防尘防水密封效果，避免雨天行车时雨水渗入储物舱打湿内部存放的工具或物资。
