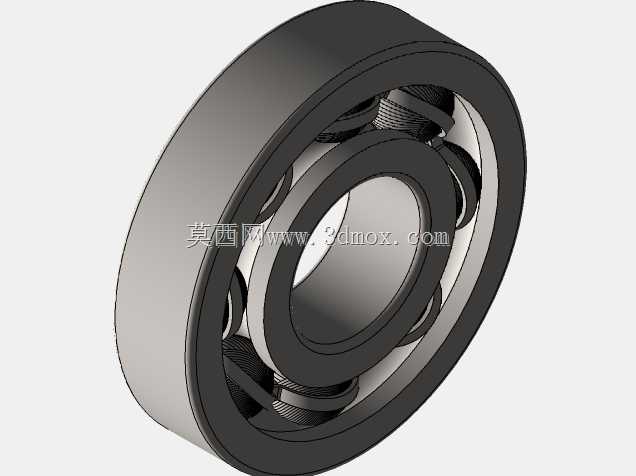

深沟球滚动轴承三维结构设计

这款滚珠轴承是机械传动系统中应用极为广泛的旋转支撑部件，主要承担径向载荷，同时可承受一定程度的轴向载荷，在各类需要降低轴系运转摩擦系数、维持轴回转精度的场景中发挥核心作用。从日常民用的家电电机、办公设备传动结构，到工业领域的机床主轴、输送线辊筒、泵类设备、减速机输入输出轴，再到交通领域的车辆轮系、工程机械旋转机构，几乎所有存在旋转运动的机电设备中，都能见到这类轴承的身影，是保障设备平稳运转、降低能耗损耗、延长核心传动件使用寿命的基础零部件。

该轴承采用经典的深沟球结构设计，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成：内圈与传动轴过盈配合，随轴同步回转；外圈与设备轴承座过渡配合，起到固定支撑的作用；均匀排布在内外圈滚道之间的钢球作为滚动体，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低摩擦阻力；保持架则将所有钢球均匀分隔，避免钢球之间直接接触产生额外摩擦与磨损，同时引导钢球在滚道内平稳运转，优化轴承内部的载荷分布。

设计过程中首先明确了轴承的载荷承载边界，针对中等载荷、中高转速的通用工况匹配滚道曲率参数，内外圈滚道的圆弧曲率略大于钢球半径，既保证钢球与滚道有足够的接触面积分散载荷，又预留合理的接触角调整空间，让轴承在承受少量轴向力时不会出现卡滞。同时严格控制各部件的尺寸公差：内圈内径、外圈外径的尺寸精度满足通用安装的配合要求，内圈宽度与外圈宽度保持一致，保证安装时端面齐平，不会出现偏载；钢球的直径公差控制在极小范围内，确保每个钢球承受的载荷均匀，避免局部应力集中导致的早期点蚀失效。保持架采用浪形冲压结构设计，兜孔间隙经过反复校核，既不会因为间隙过小卡滞钢球运转，也不会因为间隙过大导致钢球在高速运转时出现窜动、碰撞产生异响。

在安装边界设计上，该轴承适配标准的轴承座安装孔位与轴径配合尺寸，安装时可采用热装或压装方式，内圈贴合轴肩、外圈贴合轴承座挡边即可完成轴向定位，无需额外设计复杂的固定结构，适配绝大多数通用设备的安装空间要求，能够在-30℃到120℃的常规工作温度区间内稳定运行，满足大部分工业场景的使用需求。
