神钢7250-2F液压履带起重机三维模型

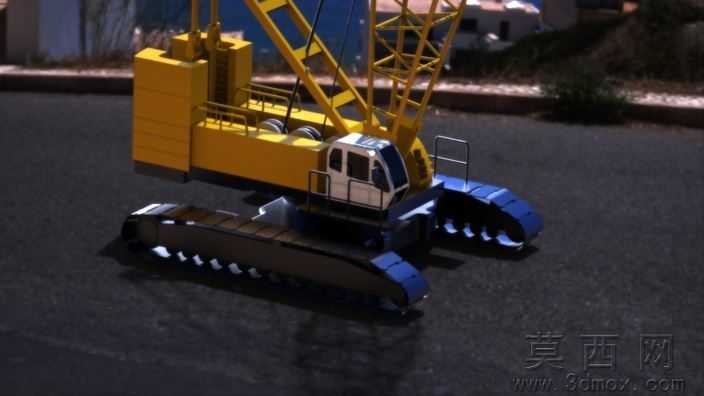

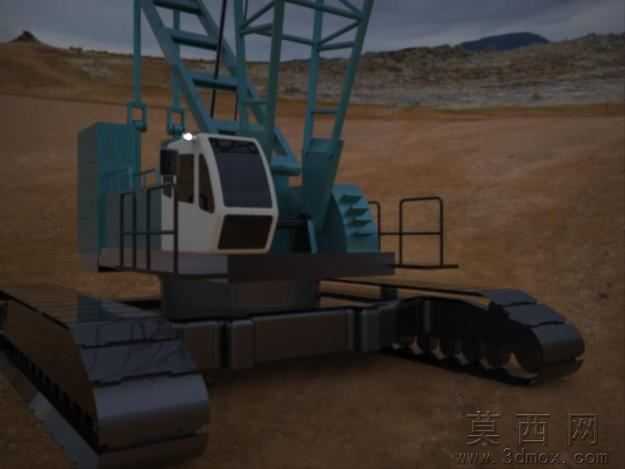

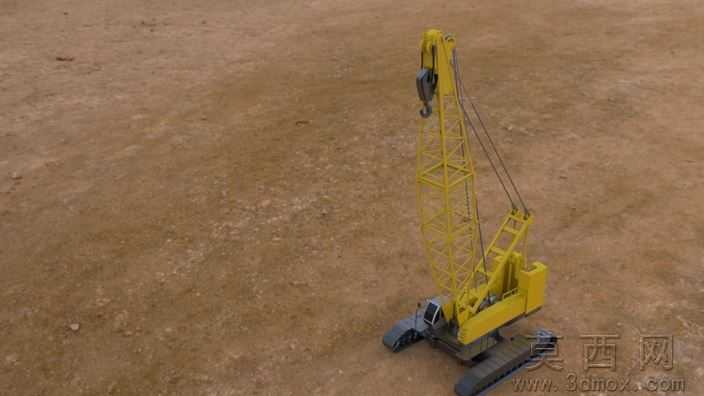

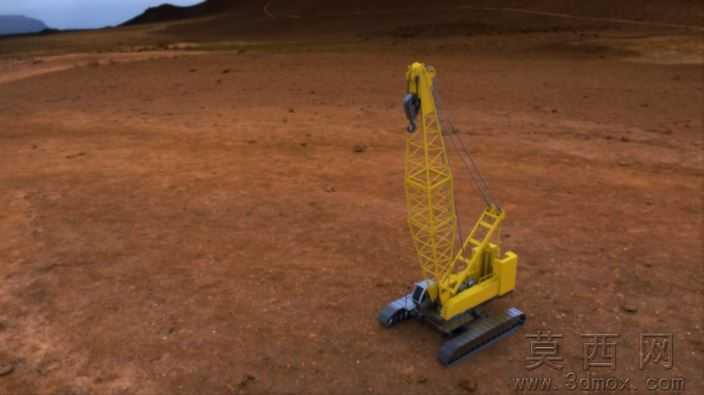

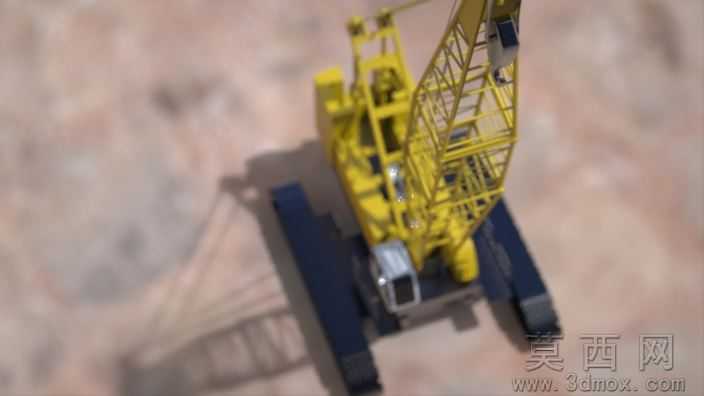

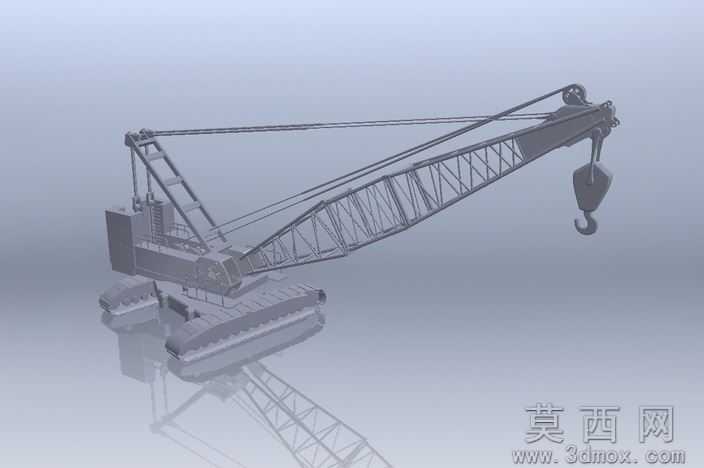

本模型为神钢7250-2F液压履带式起重机的高精度三维数字化模型，建模阶段严格参照真机实物测绘参数与官方公开技术资料开展，首先完成履带行走底盘的模块化搭建，精准还原履带板、驱动轮、导向轮、支重轮的啮合装配关系，再依次完成回转平台、桁架式吊臂、变幅机构、起升卷扬、吊钩组件、液压管路布局、操作驾驶室的分部件建模，所有零件间的装配约束完全匹配真机运动逻辑，可实现吊臂变幅、上部回转、吊钩升降、履带行走等动作的动态模拟，不存在结构干涉问题。参数设计层面完全对标真机性能指标，吊臂长度覆盖15.2-76.2m可调范围，上部结构回转角度支持360度全回转，额定回转速度设定为2.2rpm，最大行驶速度区间为0.7-1.1km/h，整机总重211吨，其中配重部件重量97.1吨，额定最大起重量达250吨，3D模型标配主臂长度18.3m可拓展插入式副臂，液压系统额定工作压力设定为31.9Mpa，所有参数标注清晰可直接用于性能仿真计算。渲染材质方面针对不同部件做了精细化材质区分，履带底盘采用做旧金属材质搭配泥土附着效果还原工地使用质感，吊臂桁架结构采用工程黄哑光金属漆材质，驾驶室采用透明玻璃搭配黑色工程塑料内饰材质，液压管路采用高压橡胶管质感材质，吊钩与钢丝绳采用高强度合金钢材质，场景搭配荒漠工地地面环境，光影效果模拟自然光照射，整体渲染效果逼真可直接用于方案展示。结构原理上完整还原液压履带起重机的工作逻辑，通过液压系统驱动行走马达实现履带底盘的前后行走与转向，回转马达驱动上部平台实现360度回转作业，变幅油缸配合钢丝绳牵拉实现吊臂的角度调整，起升卷扬机构通过钢丝绳收放实现重物的升降作业，各部件的连接关系、运动限位都做了精准还原，可直观展示设备的作业原理。软件兼容层面，模型基于SolidWorks2012版本搭建完成，同时提供STEP、IGES、STL等通用三维格式文件，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，STL格式文件可直接导入切片软件用于3D打印实物模型，rar压缩包内附带完整的零件特征树与装配体文件，支持用户根据需求修改参数、调整结构。研发教学应用层面，该模型可作为工程机械专业的教学辅助教具，帮助学生直观理解履带起重机的结构组成与工作原理，也可用于起重机生产企业的新品研发方案验证、作业工况模拟、产品宣传动画制作，还可用于吊装施工单位的施工方案模拟，提前验证吊装作业的站位、吊臂长度选型、作业半径覆盖范围，降低现场施工风险，同时也可作为机械设计人员学习大型工程机械建模的参考案例。
