车库用液压引擎吊机三维设计模型

本模型为车库维修场景专用的液压式引擎起重机，建模全程采用SolidWorks2010版本完成，从底座结构开始逐步搭建各部件：首先绘制十字交叉的可伸缩支撑底架，为底架配置带刹车的万向脚轮特征，保证设备移动灵活性与停放稳定性；随后完成立式主立柱的参数化建模，预留吊臂铰接安装位与液压撑杆连接座，再设计多档位可调的伸缩吊臂，在吊臂末端添加起重吊钩组件，最后完成液压油缸、斜向稳定撑杆、加强筋板等细节结构的建模，所有零件均添加完整的装配配合关系，可实现吊臂俯仰、伸缩的动作模拟，还原真实设备的运动逻辑。

参数设计阶段严格参考民用小型引擎吊机的通用规格，支撑底架伸展后总宽度适配普通家用车库的通行宽度，吊臂最大伸出长度满足乘用车引擎舱的吊装距离要求，液压油缸的行程参数匹配吊臂0-45度的俯仰调节范围，各档位调节孔的间距按照常用吊装载荷的重心位置设置，脚轮的承载参数、主立柱的壁厚参数均经过合理性校验，避免结构干涉与参数失真，所有尺寸可直接导出用于工程参考。

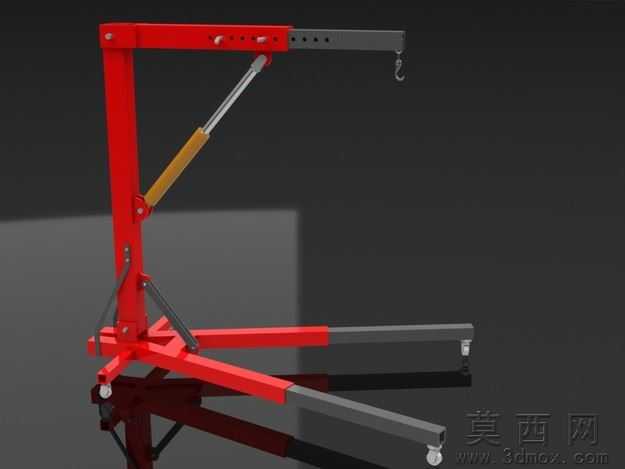

渲染环节针对不同部件匹配对应材质：主支撑结构、吊臂、底架采用红色哑光金属漆材质还原工业设备的漆面质感，液压油缸活塞杆设置为抛光金属材质，缸筒为黄色工业涂装材质，吊钩、铰接销轴为镀锌光亮金属材质，脚轮支架为铸铁材质、滚轮为黑色硬质橡胶材质，场景添加地面反射效果，突出设备的结构轮廓与金属质感，渲染效果图清晰展示各部件的装配关系与外观形态。

结构原理上该设备采用手动液压驱动方式，通过压动液压杆驱动油缸伸缩，带动吊臂绕主立柱铰接点俯仰实现重物升降，吊臂的多档位孔位可调节吊装作业半径，适配不同重量的引擎吊装需求，十字伸缩底架可在作业时展开提升支撑稳定性，非作业时收缩减少占用空间，斜向撑杆用于强化主立柱与底架的连接强度，避免重载时结构变形，整体结构简单可靠，是汽修场景常用的轻型起重设备。

软件兼容方面，模型原生为SolidWorks2010格式，所有特征树完整保留，支持SolidWorks2010及以上所有版本直接打开编辑，也可导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、CATIA等主流三维设计软件，无需额外修复即可完成装配检查、工程图生成、运动仿真等后续操作。

研发教学应用层面，该模型可作为汽修设备研发的参考原型，用于轻型起重设备的结构优化、载荷仿真验证，也可作为机械设计教学的案例素材，帮助学习者掌握焊接机架结构设计、液压起重机构原理、装配体配合约束添加、工业产品渲染等实操技能，同时也可供汽修专业教学用于讲解引擎吊装作业的设备结构与操作逻辑，适配职业院校机修相关课程的实训演示需求。
