异径法兰式偏心连接联轴器结构

这款偏心结构联轴器主要应用在两轴轴线存在径向偏移、且连接端结构形式差异较大的机械传动场景中，常见于轻工输送设备、小型专用机床辅机、非标自动化生产线的动力传递环节，能够在不额外增设调整轴座的前提下，适配两端不同安装形态的传动组件，补偿安装过程中产生的同轴度误差，降低传动系统的装配精度要求，减少轴系运转过程中因不对中产生的附加径向载荷，延长配套轴承与动力单元的使用寿命。

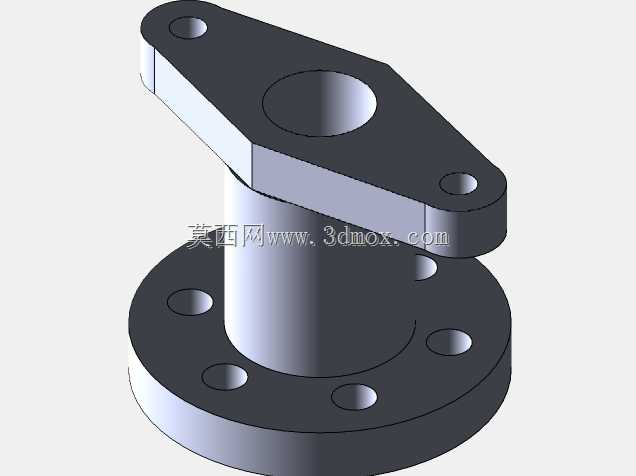

从功能特性来看，该联轴器下端采用圆形法兰盘结构作为固定安装端，盘体上均匀分布六个通孔安装位，可通过螺栓与配套的立式安装基座、动力输出端法兰盘实现刚性锁紧，法兰盘中心的圆柱凸台既可以作为装配定位止口，与基座上的定位孔配合保证安装同轴度基准，也能提升法兰根部的结构强度，避免螺栓锁紧时盘体产生形变。上端采用双耳式偏心摆臂结构，摆臂上设置两个对称的销孔安装位，中心的大尺寸轴孔用于连接从动侧的偏心轴、摆杆类组件，可将下端输入的回转运动转化为上端的偏心摆动输出，适配需要小幅度往复摆动动作的执行机构。

设计过程中优先考虑了装配的便捷性与结构的刚性需求，整体采用一体化刚性结构设计，没有设置弹性缓冲元件，适合传递扭矩不大、传动载荷平稳、无频繁正反转冲击的工况。下端法兰的安装孔分布圆直径、中心凸台的外径与轴向伸出长度，都按照常规通用法兰的安装尺寸边界做了适配，能够直接替换同规格的标准法兰连接件，不需要对原有安装基座做二次加工。上端摆臂的两个销孔中心距、中心轴孔的内径尺寸，充分考虑了常用摆杆组件的安装尺寸范围，轴孔边缘做了倒角处理，方便轴件的快速装配，同时避免装配时轴件边缘刮伤孔壁影响配合精度。摆臂与下端圆柱筒体的连接位置做了圆弧过渡处理，能够分散应力集中，避免长期承受交变载荷时连接位置出现断裂失效。整体结构没有冗余的复杂零件，加工工艺性好，常规的车削、铣削、钻削工序即可完成全部加工，制造成本较低，后期维护也不需要频繁更换易损配件。安装时只需要先将下端法兰与动力端基座锁紧，保证止口完全贴合定位面，再将上端摆臂的轴孔与从动轴配合，插入锁紧销即可完成装配，整体轴向安装尺寸紧凑，不会占用过多的设备内部安装空间，适合在安装空间局促的小型非标设备中使用。
