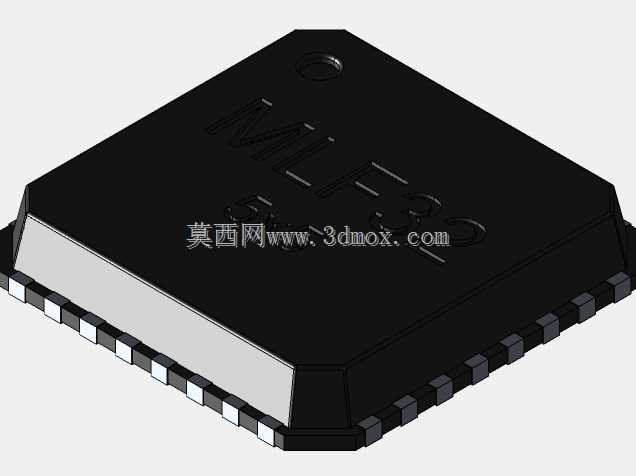

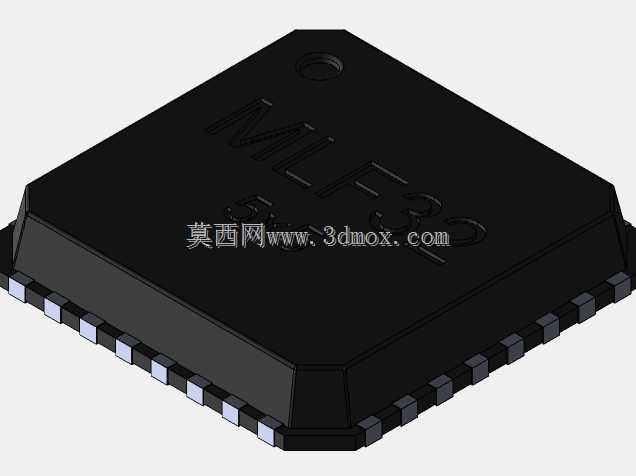

5x5mm规格MLF32贴片封装电子元件

该款5x5mm规格的MLF32贴片式封装元件，是面向高密度电路板集成场景设计的半导体承载封装结构，广泛应用在消费电子、工业控制板卡、小型智能硬件的电路设计环节中，作为核心控制芯片的标准封装载体，承担芯片电气连接、物理防护、散热传导的核心作用。在实际电路应用场景里，这类封装元件能够适配回流焊的工业化贴片生产流程，相比传统直插式封装，大幅压缩了板件占用空间，适配当下电子产品小型化、轻量化的设计趋势，常见于手持智能设备、小型传感模组、嵌入式控制板的核心电路区域。从功能特性来看，该封装采用四周侧面排布引脚的设计，引脚间距均匀规整，焊接后与PCB焊盘的接触面积充足，既能够保证信号传输的稳定性，也能通过封装底部的裸露散热焊盘，将芯片工作产生的热量快速传导至电路板的散热覆铜区域，有效降低高负载工作状态下的芯片结温，提升器件长期运行的可靠性。在设计思路层面，这款封装严格遵循贴片类电子元件的工业设计规范，整体外形采用方正的切角结构，既方便贴片生产过程中的视觉定位识别，也能避免封装边角在转运、贴装过程中出现磕碰破损；封装表面预留清晰的标识刻印区域，可用于标注元件型号、引脚1定位标识，方便生产环节的人工核验与返修操作。从外形尺寸与安装边界来看，该封装整体长宽尺寸严格控制在5x5mm，封装本体厚度适配常规薄型板卡的堆叠设计要求，四周引脚向外延伸的尺寸经过精准核算，在保证焊接强度的前提下，尽可能压缩相邻元件之间的安装间距，帮助电路设计人员在有限的板卡空间内排布更多功能元件；封装的安装公差完全符合行业通用贴片生产的精度要求，能够适配高速贴片机的吸嘴取料、视觉对位流程，不会出现吸料偏移、对位偏差的生产问题，可直接导入常规SMT生产线完成批量焊接装配，无需额外定制特殊的生产治具。
