高密度针柱式铜质水冷散热基座结构

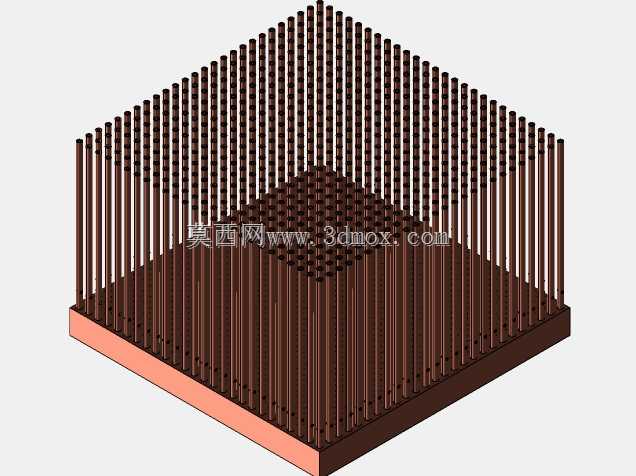

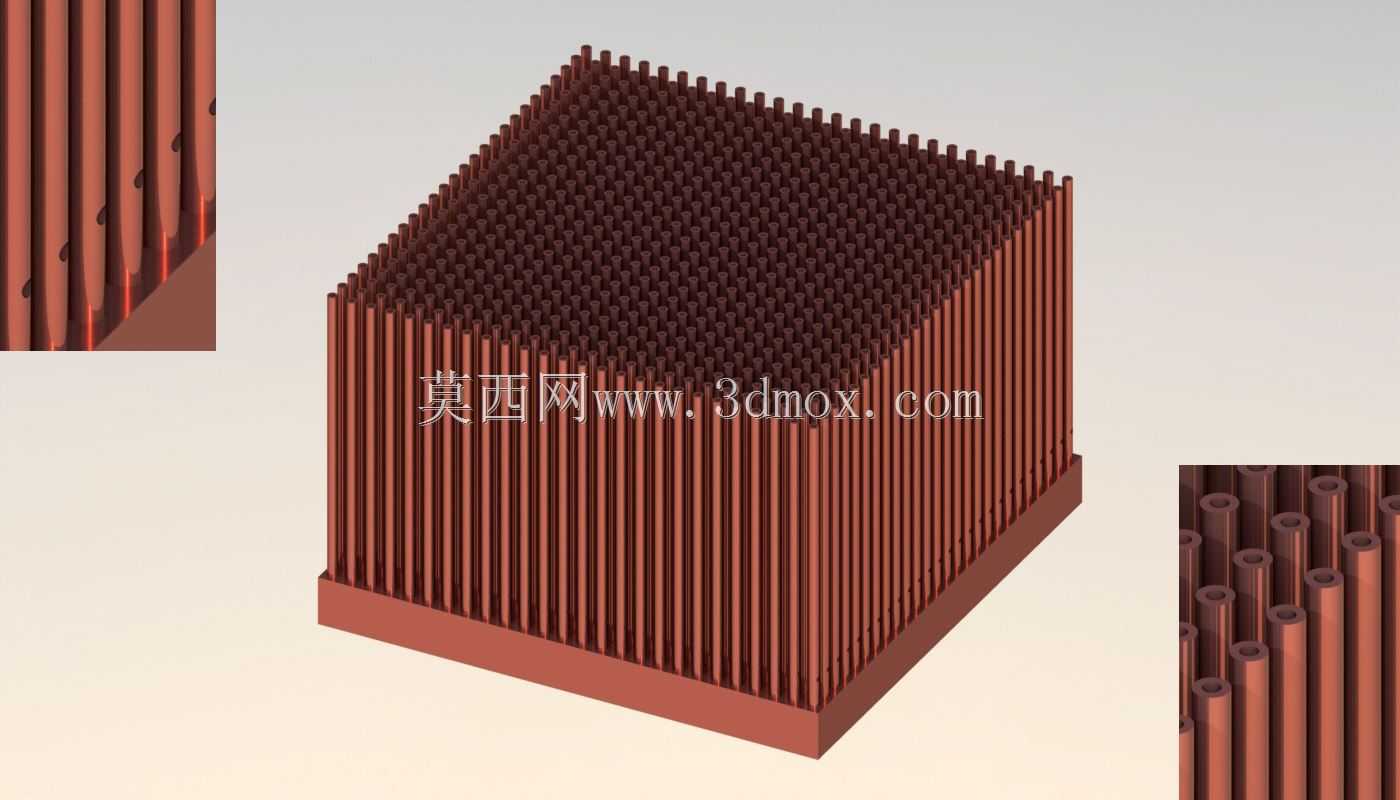

这款针柱式散热结构主要面向高功率密度电子器件、工业变频模块、激光发生单元等对散热效率有严苛要求的应用场景，这类场景中核心发热元件的热流密度往往远超普通型材散热器的承载上限，若散热不及时会直接导致元件性能衰减、寿命缩短甚至触发过热保护停机，因此需要更大的有效换热面积与更顺畅的流体换热路径来快速带走热量。该散热结构整体采用方正基座加阵列针柱的布局，底部为平整的实心安装基座，安装面加工有极高的平面度要求，能够与发热元件表面实现紧密贴合，尽可能降低接触热阻，安装基座的四周预留有标准的安装孔位边界，可适配主流功率模块的安装孔距，无需额外改动安装位即可完成固定，基座厚度经过热传导路径优化，既保证热量能够快速从安装面扩散到整个针柱阵列区域，又不会因为基座过厚增加整体重量与材料成本。基座上方布满等间距排布的直立针柱，针柱采用密集阵列布局，相比传统的片状鳍片，针柱结构能够让冷却流体（无论是风冷的气流还是水冷的冷却液）在针柱之间形成更充分的湍流，破坏流体边界层，大幅提升换热效率，同时针柱的径向尺寸经过优化，在保证结构强度、避免加工变形的前提下尽可能缩小单根针柱的直径，在有限的体积内最大化换热接触面积，针柱的高度根据散热功率需求匹配，既保证足够的换热面积，又不会因为针柱过高导致流体进出口压差过大，增加配套泵体或风机的负载。设计过程中重点考虑了流体流动的均匀性，针柱阵列的排布没有采用完全等距的死板布局，在流体进出的边缘区域对针柱间距做了细微调整，避免出现流体短路、中心区域换热不充分的问题，同时针柱与基座采用一体成型结构，消除了拼接结构带来的附加热阻，整体材质选用高导热系数的铜质材料，进一步提升热传导效率。在安装边界上，该散热结构的整体外形为规整立方体，侧面没有突出的结构件，能够在紧凑的设备机箱内完成布置，不会与周边的电路板、接线端子等部件产生干涉，底部安装面可根据需求适配不同厚度的导热界面材料，满足不同装配公差下的贴合要求，既可以搭配强制风冷系统，通过高速气流冲刷针柱阵列带走热量，也可以浸入冷却腔体中作为液冷系统的换热核心，适配多种不同的散热方案，能够覆盖从几十瓦到上千瓦级别的发热元件散热需求，在工业控制、新能源变流、大功率通信设备等领域都有广泛的适配空间。
